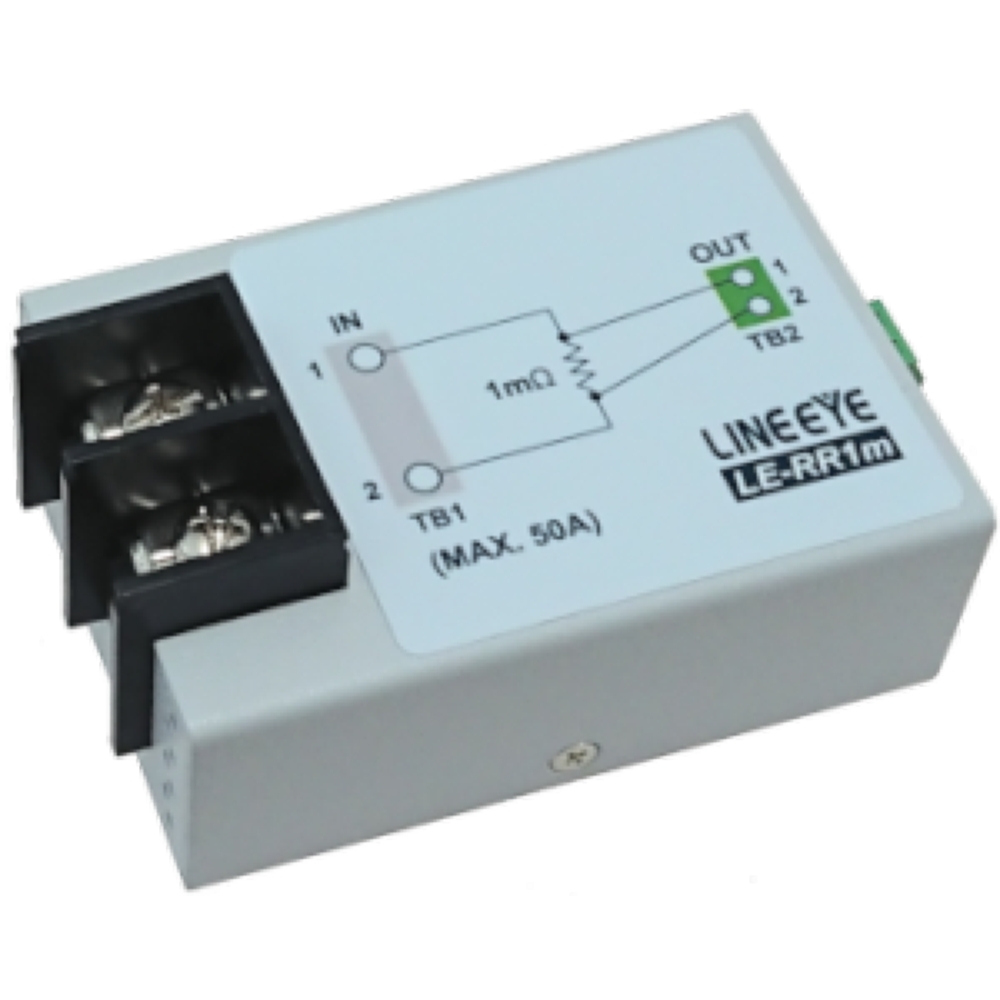

ラインアイ 電流測定用シャント抵抗器 LE-RRシリーズ
配線作業を容易にする端子台を付けた電流測定用の4端子シャント抵抗器です。微小電圧が測定可能な高精度な電圧計やLINEEYE製アナログ計測器LE-910R、LE-918RまたはアナログLANIO製品 LA-2R3A(V2)などと併用することで、計測対象の大電流を高精度に測定することができます。ケース入りのため抵抗端子に他の配線が接触することなく設置でき、取付オプションを追加することで、35mmDINレールへの取り付けや磁石固定も可能です。
- 端子台付きのため接続が簡単
- 測定電流に応じて3モデルから選択可能
- アナログ計測器との併用で大電流の高精度計測に対応
- 金属筐体入りのため他の配線との接触を防止
- 35mmDINレールや磁石取り付けの取り付けオプションを用意
| 型番 | LE-RR1m | LE-RR3m | LE-RR10m |
|---|---|---|---|
| 抵抗 | 1mΩ、±0.5%、75ppm/℃ | 3mΩ、±0.5%、50ppm/℃ | 10mΩ、±0.5%、50ppm/℃ |
| 最大電流※1 | 40A(連続) 50A(3分間) |
20A(連続) 25A(3分間) |
9A(連続) 10A(3分間) |
| 入力端子台 | 15mmピッチ 2極 M5ネジ、締付トルク0.8Nm | ||
| 出力端子台 | 着脱式 3.81mmピッチ 2極 適合電線:AWG28~16、締付トルク0.2Nm |
||
| 周囲温湿度 | 温度 -20~50℃※1、(保存 -25~75℃) 湿度10~85%RH(結露しないこと) |
||
| 寸法、質量 | 54(W)×92(D)×39(H)mm、約120g | ||
※1:周囲温度40℃以上の時は、最大電流を80%にディレーティングしてください。
商品仕様
| 製品名: | LE-RR3m |
|---|---|
| 型番: | LE-RR3m |
| メーカー: | ラインアイ |
