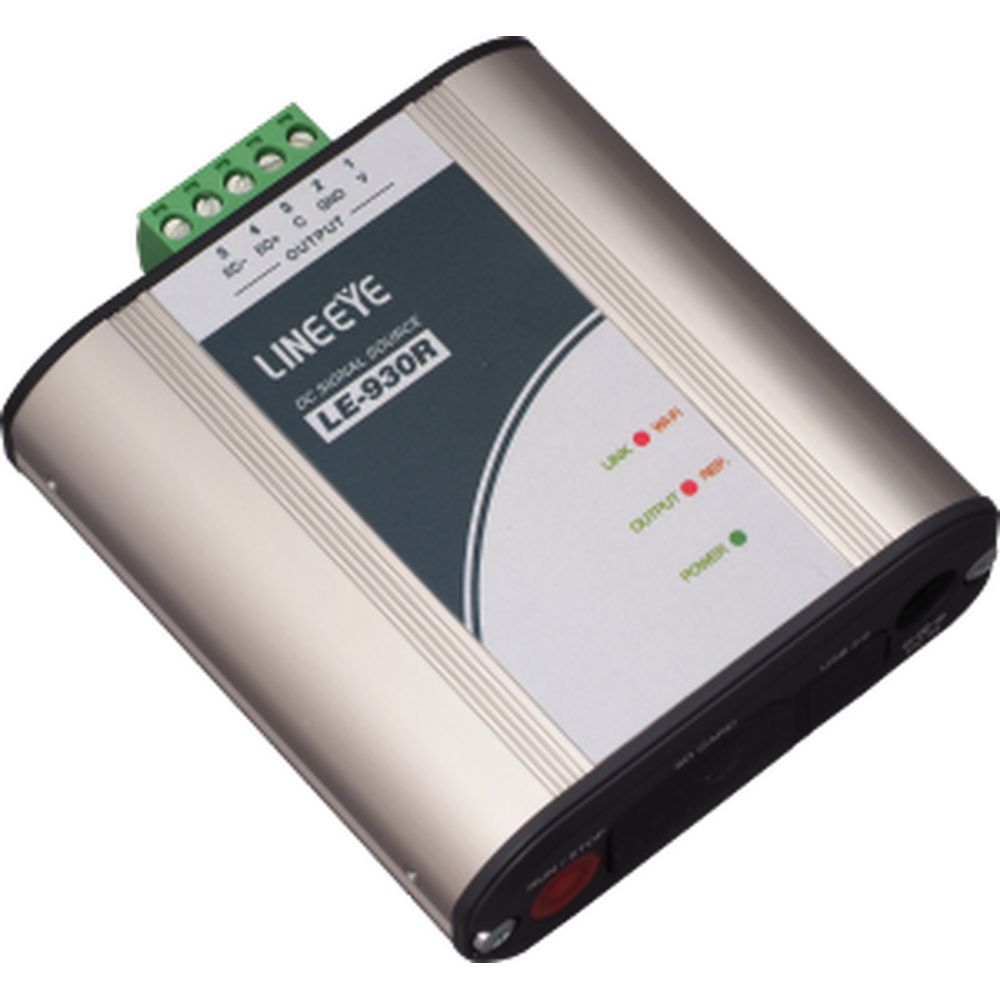

高精度アナログ(電圧・電流4-20mA)出力対応 DCシグナルソース
- 高精度16ビットDAC内蔵、アナログ信号(電圧・電流)を出力
- PCアプリケーションから任意の電圧または電流を出力
- SDカードに予め記録したパターンで電圧または電流を出力
- アナログ出力とUSBは高耐圧絶縁
- 電流出力時のループ電源は内蔵/外部電源に対応
- 制御コマンドを公開、検査システム等に応用可能
手軽に高精度なアナログ信号(電圧・電流)を出力できる低価格、コンパクトなDCシグナルソースです。PC接続、PCレスの両方で動作が可能。USBまたは無線LANで接続したパソコンのアプリケーションから出力制御を行なうだけでなく、SDカードに書き込んだ出力パターンにしたがって、PCレスで出力を行なうことも可能です。センサー出力のシミュレーションにも最適です。
仕様
| LE-930R仕様 | |
| アナログ出力回路 | シングルエンドアナログ出力 1 点 |
| 出力レンジ※1 | 電圧: ±100mV, ±10V 電流: 0 ~ 20mA |
| 分解能 | 電圧レンジ: 16bit 電流レンジ: 15bit |
| 設定確度※2 | 電圧レンジ ±100mV レンジ: ±(0.05% of Setting + 20µV) ±10V レンジ: ±(0.05% of Setting + 2mV) 電流レンジ※3 内部電源 0.1 ~ 20mA 時 ±(0.05% of Setting + 2 µA) 外部電源 1.0 ~ 20mA 時 ± (0.05% of Setting + 2 µA) |
| データ更新周期※4 | 最短10m 秒 |
| 許容負荷 | 電圧レンジ: 1K Ω以上 電流レンジ:内部電源時500Ω以下、外部電源24V 時 800Ω以下、外部電源40V 時 1600Ω以下 |
| 電流レンジ 外部電源 | DC 7.5 ~ 40 V |
| 入出力端子台 | 着脱式 ヨーロピアン端子台、5.08mmピッチ 5極 |
| 適合電線 | 単線 Ø2.06 ~Ø0.51mm (AWG24~12) より線 3.31 ~ 0.21mm2 (AWG24~12)※5 電線被覆剥きしろ5mm |
| 締め付け | 0.5 ~ 0.6 Nm |
| 信号絶縁耐圧 | 3000Vdc |
| USB2.0ポート | ミニBコネクタ Fullスピード転送 |
| Wi-Fiインターフェース※6 | IEEE 802.11 b/g/n 周波数レンジ: 2400MHz-2483.5MHz 送信パワー : 802.11b: +20dBm 802.11g: +17dBm 802.11n: +14dBm |
| 使用メディア | SD, SDHC カード( 最大32G バイト) |
| 電源 | USBバスパワー動作 外部DC電源(DC 8 ~ 30V)、ACアダプタ(6A-181WP09) 消費電力:2.5W |
| 周囲温度/湿度 | 動作時:-10~50℃、保存時:-20~60℃、 湿度:10~85%RH(結露なきこと) |
| 寸法、質量 | 約86(W)×103(D)×30(H)mm、約160g |
| 取付方法 | 据え置き、DINレール取付※7 |
| 付属PCソフト動作環境 | OS:Windows® 7/8/8.1/10 パソコン:PC/AT互換機 |
| 付属品 | ユーティリティCD,ミニUSBケーブル(1.8m), 取扱説明書, 保証書 |
※1:電圧を印加しないでください。電圧出力時に出力をショートしないでください。
※2:周囲温度0 ~ 35℃の確度です。全動作温度範囲での確度は、電圧(±10V) が ±(0.1% of Setting +3mV)、電圧(±100mV) が±(0.1% of Setting +30µV)、電流が± (0.1% of Setting +3 µA) になります。なお、of Setting は設定値に対することを表します。
※3:内部電源使用時0.1mA 未満、外部電源使用時1.0mA 未満は確度の保証はありません。
※4:無線LAN(Wi-Fi)使用時はネットワークの通信処理能力に依存します。
※5:より線の時は棒端子を使用してください。
※6:本製品のWi-Fi 接続機能は、日本国内でのみ利用いただけます。Wi-Fi 接続機能をオフにすれば、Wi-Fi 電波は出ませんが、海外での利用で電波法規が問題となる場合には、内蔵のWi-Fi モジュールを取り除いた「LE-930A」(受注生産) を用意しています。
※7:オプションの取付プレートが必要です。
商品仕様
| 製品名: | LE-930R |
|---|---|
| 型番: | LE-930R |
| メーカー: | ラインアイ |
