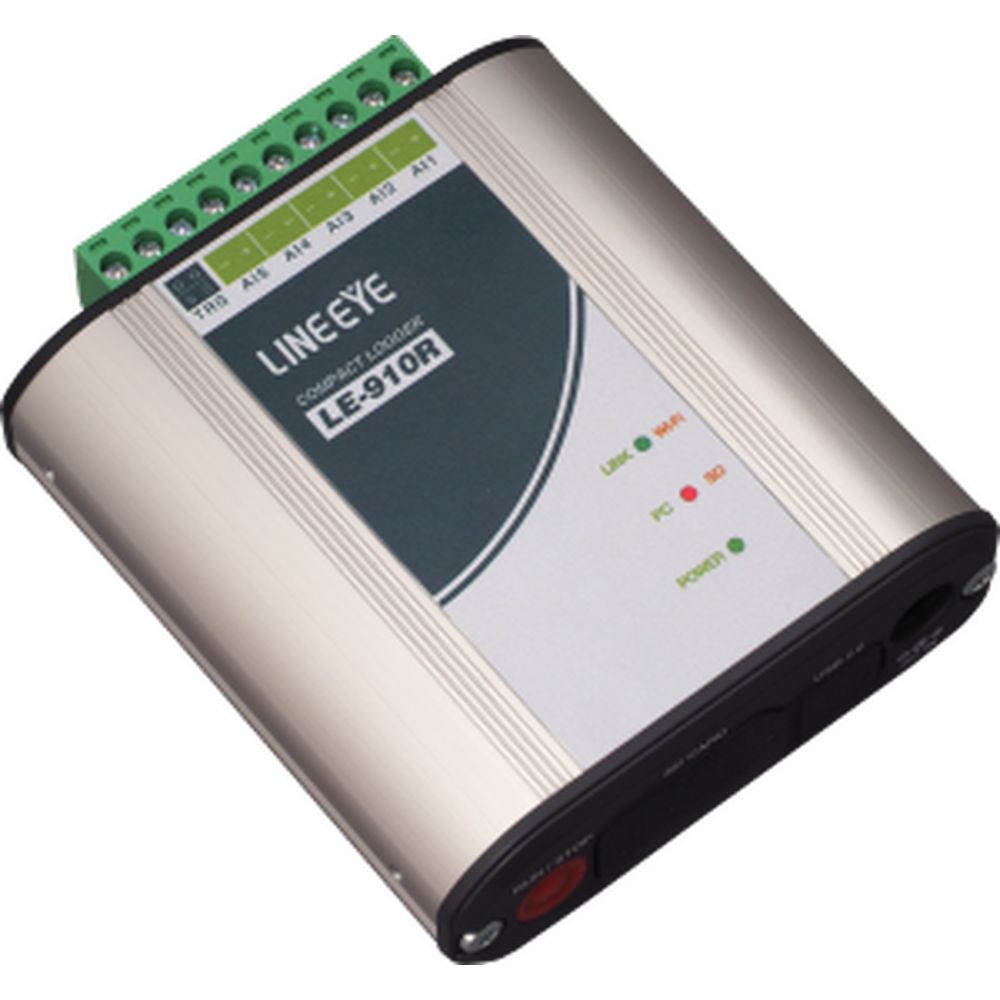

アナログ入力5点(電圧・電流・温度)対応 コンパクトロガー
- アナログ信号(電圧・電流・温度)を測定、記録
- 熱電対による温度測定にも対応
- パソコン上でモニター、またはSDカードにロギング
- アナログ値とともにタイムスタンプを記録
- 高精度24ビットADC内蔵、各入力間は高耐圧絶縁
- 4台まで連結して最大20チャンネル同期サンプリング
- 制御コマンドを公開、検査システム等に応用可能
5点のアナログ信号(電圧・電流・温度)を測定できる低価格、コンパクトなデータロガーです。データロガーとして本体のSDカードに記録するだけでなく、USBまたは無線LANでパソコンに接続し、パソコンにデータ表示・記録することも可能です。熱電対による温度測定や、複数台連結による同期測定にも対応しています。
仕様
| アナログ入力回路 | シングルエンドアナログ入力 5点(シグマデルタ型ADC) |
| 入力レンジ※1 | 電圧: ±100mV, ±1V, ±10V, ±30V 電流: 0 ~ 20mA 温度: 熱電対(K, J, T, E, N, R, S, B タイプ) |
| 分解能 | 電圧レンジ: 24bit 電流レンジ: 23bit |
| 測定確度※2 | ±30Vレンジ ±(0.05% rdg + 3mV) ±10Vレンジ ±(0.05% rdg + 2mV) ±1Vレンジ ±(0.05% rdg + 0.2mV) ±100mVレンジ ±(0.05% rdg + 50μV) 0-20mA電流レンジ ±0.05% FS 温度レンジ 下記表参照 |
| サンプリング周期 | 50ミリ秒~60分※5 (50ミリ秒, 0.1秒, 0.2秒, 0.5秒, 1秒, 2秒, 5秒, 10秒, 20秒, 30秒, 1分, 2分, 5分, 10分, 30分, 60分 から選択) |
| 入力インピーダンス | 1MΩ |
| チャンネル間絶縁 | 350V (AC ピーク/DC), フォトMOS FET リレー絶縁 |
| 入出力端子台 | 着脱式 ヨーロピアン端子台、5.08mmピッチ 10極、適合電線 : 単線、より線(棒端子使用) AWG24~12 電線被覆剥きしろ5mm、 締め付けトルク0.5Nm |
| USB2.0ポート | ミニBコネクタ Fullスピード転送 |
| Wi-Fiインターフェース※3 | IEEE 802.11 b/g/n 周波数レンジ: 2400MHz-2483.5MHz 送信パワー : 802.11b: +20dBm 802.11g: +17dBm 802.11n: +14dBm |
| 保存メディア | SD, SDHC カード( 最大32G バイト) |
| 保存ファイル | CSV 形式, 1 ファイル当たり 最大約200M バイト |
| 外部トリガー端子 | 外部サンプリングトリガー、同期測定モードで使用 |
| 電源 | USB バスパワー動作 外部DC電源(DC 8 ~ 30V)、ACアダプタ(6A-181WP09) 消費電力:1.8W |
| 周囲温度/湿度 | 動作時:-10~50℃、保存時:-20~60℃、 湿度:10~85%RH(結露なきこと) |
| 寸法、質量 | 約86(W)×103(D)×30(H)mm、約170g |
| 取付方法 | 据え置き、DINレール取付※4 |
| 付属PCソフト動作環境 | OS:Windows® 7/8/8.1/10 パソコン:PC/AT互換機 |
| 付属品 | ユーティリティCD,ミニUSBケーブル(1.8m), 取扱説明書, 保証書 |
※1:±50V以上の電圧を印加しないでください。0-20mAレンジは入力端子台に電流検出用抵抗(250Ωまたは50Ω, 精度±0.1%以下)の外付けが必要です。
※2:周囲温度0~35℃の確度です。全動作温度範囲での確度は、±30V/±10Vレンジが±(0.1% rdg + 3mV)、±1Vレンジは±(0.1% rdg + 0.3mV)、±100mVレンジは±(0.1% rdg + 70μV)、0-20mA電流レンジは±0.1% FSになります。なお、rdgは読取値に対する確度を、FSはレンジのフルスケールに対する確度を表します。電流の確度は外付け抵抗の誤差を含みません。
※3:本製品のWi-Fi 接続機能は、日本国内でのみ利用いただけます。Wi-Fi 接続機能をオフにすれば、Wi-Fi 電波は出ませんが、海外での利用で電波法規が問題となる場合には、内蔵のWi-Fi モジュールを取りいた「LE-910A」(受注生産) を用意しています。
※4:オプションの取付プレートが必要です。
※5:Wi-Fiを利用してLE-LINK91で測定する場合、ご利用のネットワーク環境によっては測定データを取りこぼす場合があります。サンプリング周期が0.5秒未満の場合、ご利用のSDカードによっては本体の記録が間に合わず測定データを取りこぼす場合があります。
| LE-910R 温度測定仕様 | ||
| 対応熱電対 | K, J, T, E, N, R, S, B タイプ | |
| 測定温度範囲 | Kタイプ : -200℃ ~ 1370℃ Jタイプ : -210℃ ~ 1200℃ Tタイプ : -200℃ ~ 400℃ Eタイプ : -200℃ ~ 1000℃ Nタイプ : -200℃ ~ 1300℃ Rタイプ : 0℃ ~ 1760℃ Sタイプ : 0℃ ~ 1760℃ Bタイプ : 400℃ ~ 1800℃ |
|
| 冷接点補償 | 内部補償、外部補償 切り替え可能 | |
| 断線検知機能 | オンオフ 切り替え可能(印加電流: 約180nA) | |
| 測定確度※1 | Kタイプ | -50℃ ~ 1370℃ : ±(0.05% rdg + 1.0℃) -200℃ ~ -50℃ : ±(0.05% rdg + 2.0℃) |
| Jタイプ | -50℃ ~ 1200℃ : ±(0.05% rdg + 0.8℃) -210℃ ~ -50℃ : ±(0.05% rdg + 1.6℃) |
|
| Tタイプ | -50℃ ~ 400℃ : ±(0.05% rdg + 1.0℃) -200℃ ~ -50℃ : ±(0.05% rdg + 2.0℃) |
|
| Eタイプ | -50℃ ~ 1000℃ : ±(0.05% rdg + 0.6℃) -200℃ ~ -50℃ : ±(0.05% rdg + 1.2℃) |
|
| Nタイプ | -50℃ ~ 1300℃ : ±(0.05% rdg + 1.5℃) -200℃ ~ -50℃ : ±(0.05% rdg + 3.0℃) |
|
| Rタイプ Sタイプ |
400℃ ~ 1760℃ : ±(0.05% rdg + 3.5℃) 0℃ ~ 400℃ : ±(0.05% rdg + 6.0℃) |
|
| Bタイプ | 800℃ ~ 1800℃ : ±(0.05% rdg + 4.0℃) 400℃ ~ 800℃ : ±(0.05% rdg + 7.5℃) |
|
| 冷接点補償確度※2 | ± 1.0℃ | |
※1: 周囲温度18 ~ 28℃、電源投入 20分後以降の精度です、熱電対の誤差を含みません。
上記の周囲温度範囲を超過する場合、1℃ ごとに各誤差数値の1/20を加算します。
※2: 直射日光下など本機の一部が局所的に加熱・冷却される環境においては、冷接点補償精度を保証できません。
商品仕様
| 製品名: | LE-910R |
|---|---|
| 型番: | LE-910R |
| メーカー: | ラインアイ |
