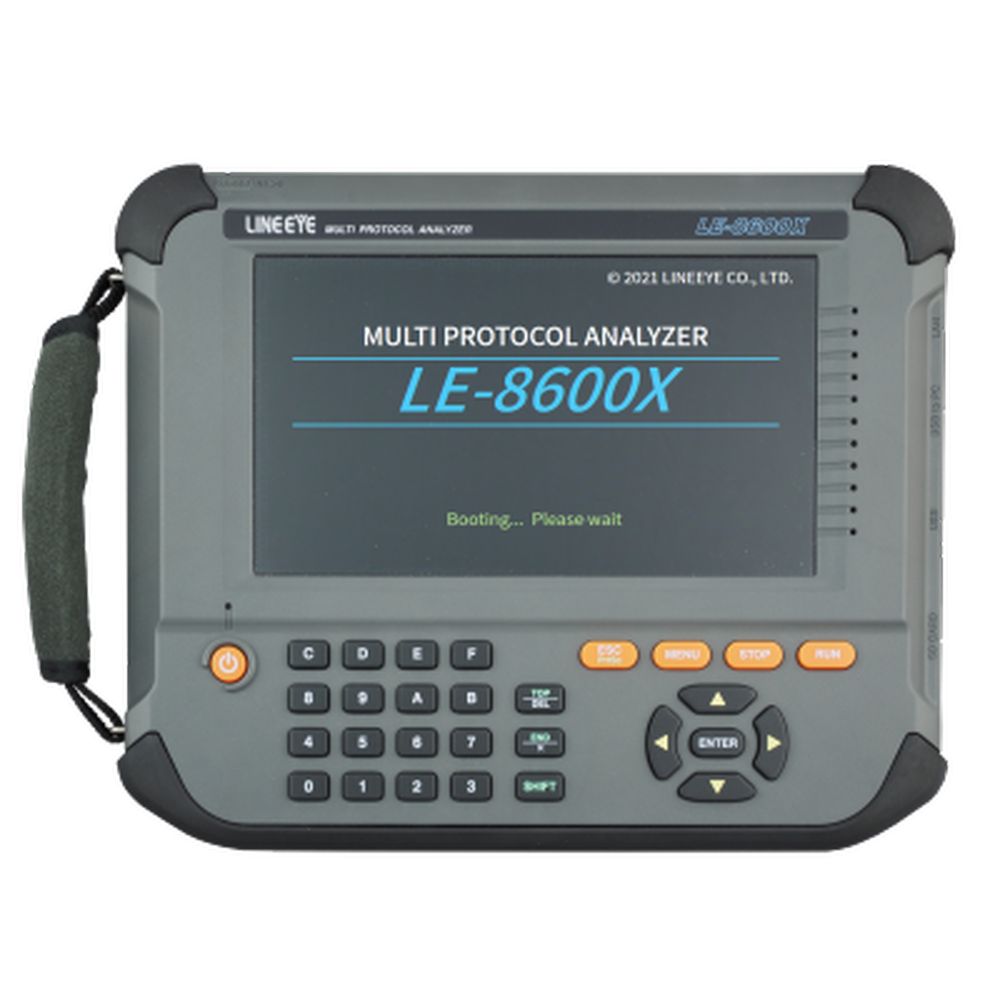

7インチカラーLCD搭載 電池駆動ポータブルLANアナライザー
- SFP/SFP+モジュールに適合する2つの計測ポート
- 10Gbitパケットのリアルタイムモニター記録
- ネットワーク負荷テスト用のテストパケットを出力可能
- GNSS(PPS)信号による時刻同期が可能なタイムスタンプ
- 大容量内蔵SSDに通信ログを自動記録
- タッチパネル付き7インチカラー液晶搭載の新設計軽量筐体
- Wiresharkで解析可能なPcapNGファイル保存
- LAN、USB、またはWi-Fi(XRのみ)接続でPCリンク
ラインナップ
LE-8600X Wi-Fi接続機能なし
LE-8600XR Wi-Fi接続機能あり
光ファイバーケーブルを利用した高速ネットワークが、データセンターや基地局の高速サーバ、工場の工程管理サーバ等で普及が進む中、10GbE LANの計測や負荷テスト、障害解析を単体で実現でき、客先現場への出張テストでも使いやすいネットワーク対応の通信アナライザーが求められていました。 LE-8600X/LE-8600XRは、SFP/SFP+モジュールに適合する2つの計測ポートを装備し、単体でシングルモードやマルチモードの光ファイバーケーブル等を利用する高速LANの計測テストに対応したハンディタイプのLANアナライザーです。10Gbit LANの計測データは、高解像度の静電容量型タッチパネル付き7インチワイドカラー液晶でその場で確認でき、1Gバイトのキャプチャメモリーと内蔵の500GバイトSSDに自動保存が可能。データにはGNSS信号により高精度に時間補正されたタイムスタンプを付加できるので、障害解析のために2台のアナライザーで長期間2地点を同時に計測保存したデータを、タイムスタンプを基に比較検証するような使い方にも対応できます。さらに標準計測ボードを別売の他の計測ボードと交換することで、計測対象の通信インターフェースを後から拡張できるので、1台でネットワークシステムから組み込み通信機器の開発テスト、保守まで広く利用いただけます。
仕様
| 計測インターフェース | SFP+ 2ポート(A, B)(別売りSFP/SFP+モジュールを接続) 10GBASE-SR/LR/ERなど10GbE、および1GbE |
| 別売SB-GE2使用時 | 10/100/1000BASE-T※1 |
| 別売SB-R2TS1使用時 | RS-232C, RS-530, RS-422/485, TTL※2 |
| メモリー/内蔵ストレージ | キャプチャメモリー:1Gバイト(96バイト~12,320バイト/1フレーム使用) 内蔵ストレージ:500Gバイト |
| SFPモジュール情報表示機能 | 計測ポートにセットされているSFP/SFP+モジュールの詳細情報を表示 |
| オンラインモニター機能 | SFP+ポートA-B間を流れるLAN フレームを計測記録,リアルタイム表示 |
| 適合フレームサイズ | 60バイト ~ 9K バイト |
| タイムスタンプ | 受信フレーム毎に受信時刻をタイムスタンプデータとして付加 分解能 :8n秒/1u秒/10u秒を選択可 |
| データ表示・操作 | スクロール表示,2分割比較表示,指定画面へのジャンプ操作,マークジャンプ操作 |
| 詳細翻訳 | 対象プロトコル: IPv4,ARP,ICMP,TCP,UDP,DHCP,EtherCAT |
| pcap 変換 | 計測データを PcapNG 形式ファイルへ変換して保存可能※3 |
| フィルタ機能 | 指定した1つまたは2つの条件に一致する特定フレームのみをモニター可能 |
| トリガー機能 | 条件:指定フレーム受信時または外部TTL信号の変化時 動作:モニターを自動停止,条件一致回数の計数,外部TTL信号の出力 |
| 検索機能 | 測定したデータから指定条件に一致する特定フレームのみを検索して頭出し,計数可能 |
| 統計解析機能 | 指定間隔(1~ 240 分) で2つのフレームカウンタ値の統計をとりグラフ表示,全フレームカウンタ値をリアルタイム表示可能 |
| PG 機能 | SFP+ポートA,Bから各ポートの16個の送信データテーブル(合計32kデータ)に設定した任意のパケットを任意のワイヤレートで出力 |
| Ping 機能 | SFP+ポートAからPINGコマンドを発行して応答回数,応答時間(現在値,最大値,最小値,平均値)を表示 |
| オートセーブ機能 | モニター中のキャプチャーメモリーの内容を内蔵SSDやUSBメモリー/SDHC等のストレージに通信ログファイルとして自動保存可能※4 |
| 付加機能 | GNSSのPPS信号または外部PPS信号による時刻同期機能,オートバックアップ機能,時刻指定自動RUN/STOP機能,パワーオン自動RUN機能 |
| 液晶ディスプレイ | 7 インチ TFT カラー液晶 静電容量方式タッチパネル付き |
| ラインステータスLED | 11個 SFP+ポート A,B の接続状態を常時表示 |
| LAN ポート | RJ45 コネクタ 1000BASE-T Ethernet: IEEE 802.3 PC 接続用 |
| USB デバイスポート | Type-C コネクタ SuperSpeed 転送対応 PC 接続用 |
| USB ホストポート | 標準A コネクタ SuperSpeed 転送対応 外部ストレージ(USBメモリー/SSD)用 |
| SD カードスロット | 標準サイズ SD /SDHC メモリーカード用 SDアソシエーション規格に準拠 |
| 外部入出力端子 | 4 ピン コネクタ TTLレベルのトリガー入出力信号用 |
| GPS アンテナ用コネクタ | SMA(メス) コネクタ |
| PPS 信号用コネクタ | SMA(メス) コネクタ |
| Wi-Fi 接続※5 | IEEE802.11b/g/n 周波数レンジ : 2412MHz~2484 MHz ・送信パワー 802.11b: +18.5dBm 802.11g: +18.0dBm 802.11n: +17.0dBm |
| 電源 | 付属AC アダプタ ,リチウムイオン 2 次電池 (型番:P-26LW2) 電池駆動時間:2時間※6 |
| 温度範囲 | 動作 : 0 ~ 40℃ 保存 : -20 ~ 50℃ |
| 湿度範囲 | 20 ~ 85%RH (結露なきこと) |
| 適合規格 | CE (クラス A) |
| 外形寸法,本体質量 | 234(W) × 186(D) × 44(H)mm,約 990g |
| 付属品 | LAN ケーブル1本, USB ケーブル(標準A - Type-C), 外部信号入出力ケーブル(LE-4TG), ACアダプタ(6A-181WP09), キャリングバック(LEB-01), ユーティリティCD, クイックスタートガイド, 保証書 |
※1 別売りオプションボード（SB-GE2）使用でLE-8500Xと同等の機能
※2 別売りオプションボード（SB-R2TS1）利用でLE-8500X-RTと同等の機能
※3 本機で取得した高精度タイムスタンプ付き計測データをフリーのLAN解析ソフトWiresharkで読み込めるPcapNG 形式ファイルへ変換可能
※4 高トラフィック回線の場合は，通信フレームの一部はストレージに記録されずキャプチャロスします。
※5 LE-8600XRのみ。PC接続用
※6 通常の使用状況を想定したメーカー測定条件による
商品仕様
| 製品名: | LE-8600XR |
|---|---|
| 型番: | LE-8600XR |
| メーカー: | ラインアイ |
