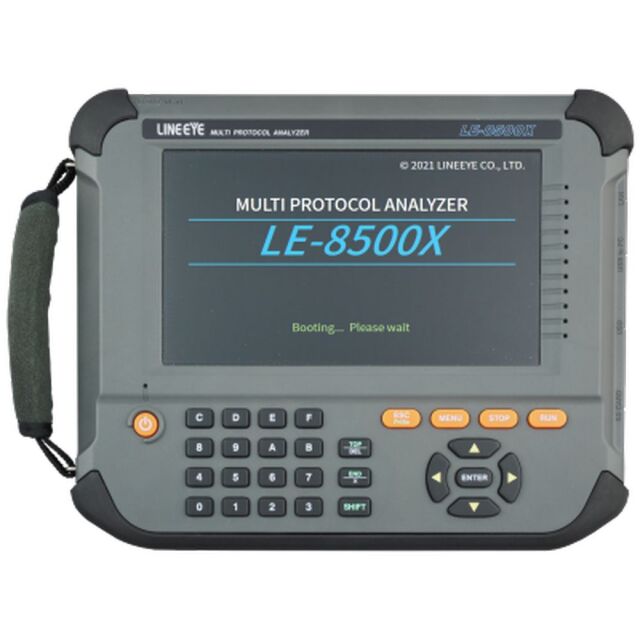

7インチカラーLCD搭載 電池駆動ポータブル通信アナライザー
- RS-232C、RS-530、RS-422/RS-485、TTLに1台で対応可能
- レガシーインターフェースV.35やX.20/21、RS-449を計測可能
- 柔軟な通信テストが可能なプログラムシミュレーション機能
- 伝送品質解析に役立つビットエラーレイトテスト機能
- ロジアナ機能で取得したタイミング波形データを再現出力
- GNSS(PPS)信号による時刻同期が可能なタイムスタンプ
- USB3.0経由で大容量外部ストレージに通信ログを自動記録
- タッチパネル付き7インチカラー液晶搭載の新設計軽量筐体
- スナップショットやテキスト形式で計測レポートを保存
- LAN、USB、またはWi-Fi(XRのみ)接続でPCリンク
ラインナップ
LE-8500X-RT Wi-Fi接続機能なし
LE-8500XR-RT Wi-Fi接続機能あり
LE-8500X-RT / LE-8500XR-RTは、RS-232C、RS-530、RS-422/RS-485およびTTLレベルのシリアル通信を1台で計測テストできるマルチプロトコルアナライザーです。テスト状況に応じてモニター機能、通信シミュレーション機能、ビットエラーレイト機能などを使用して、パソコン周辺やFA機器のシリアルインターフェースや組込みボードのUART、SPI、I2Cなどの開発やメンテナンスに広く利用できます。タッチパネル付き7インチワイドカラー液晶を装備し、パソコンを使用せずに現場で計測データをすぐに確認でき、ログデータはUSB 3.0(Gen1)経由でUSBメモリー等に自動保存できるので計測終了後に詳しく解析することが可能です。また、別売のGPSアンテナを接続すれば、GNSS信号により時間補正されたタイムスタンプをモニターデータに付加できるので、通信障害解析のために長期間2地点で同時に計測したデータを、タイムスタンプを基に比較検証するような使い方にも対応できます。さらに標準計測ボードを別売のLAN計測ボードと交換することで、イーサネット系ネットワークでも利用可能。1台あれば、PC周辺や組込み機器から鉄道・航空・各種製造ラインなど信頼性の重視される通信分野まで長年使用いただけます。
仕様
| 計測インターフェース | RS-232C,RS-530,RS-422/RS-485,TTL(1.8V/2.5V/3.3V/5Vレベル) |
| 拡張計測インターフェース※1 | X. 20/21[ LE-25Y15 ],RS-449[ LE-25Y37 ],V. 35[ LE-25M34 ],GbE LAN+PoE[ SB-GE2 ] |
| 標準対応プロトコル | 調歩同期,非同期PPP,キャラクタ同期 SYNC/BSC,ビット同期 HDLC/SDLC/X.25,CC-LINK ,Modbus ,PROFIBUS,I2C,SPI,BURST |
| キャプチャメモリー | 容量:1Gバイト |
| オンラインモニター機能 | 通信回線に影響を与えず通信ログを連続記録しながらリアルタイム表示 |
| 最大通信速度 | 全二重時: 10.00Mbps / 半二重時: 20.00Mbps※2 |
| データフォーマット | NRZ,NRZI,FM0,FM1,4PPM,ASK,Manchester0,Manchester1 |
| データコード | ASCII,EBCDIC,JIS7,JIS8,Baudot,Transcode,IPARS,EBCD,EBCDIK,HEX |
| ビット送出順序 | LSB ファースト,MSB ファーストを切換可能 |
| 極性反転 | ノーマル(NORMAL),反転(INVERTED) を切換可能 |
| エラーチェック機能 | パリティ,フレミング,ブレーク,アボート,ショートフレーム,BCC(LRC,CRC-6,CRC-12,CRC-16,CRC-ITU-T,FCS-16,FCS-32) |
| タイムスタンプ | 受信フレーム毎に受信時刻をタイムスタンプデータとして付加 分解能:年月日時分/月日時分秒/日時分秒10m秒または経過時間100μ秒/10μ秒/1μ秒 GNSS/GPS信号または外部PPS信号による時刻同期が可能※3 |
| データ表示・操作 | スクロール表示,2分割比較表示,指定画面へのジャンプ操作,マークジャンプ操作 |
| 翻訳表示 | 対象プロトコル: BSC,HDLC/SDLC/X.25/LAPDフレーム,X.25/LAPDパケット,PPP,I2C,MODBUS ,PROFIBUS |
| テキスト変換 | 計測データを テキスト形式ファイルへ変換して保存可能 |
| フィルタ機能 | ビット同期 HDLC/SDLC/X. 25プロトコルの指定アドレスフレームのみをモニター可能 |
| トリガー機能 | 条件:通信エラー,指定時間以上アイドルタイム,タイマー/カウンタ値の一致,通信制御線と外部信号の論理 動作:測定/テストの停止,トリガー条件の有効化,タイマー制御,カウンタ制御,ブザー鳴動,モニターデータ保存,指定文字列送信,外部信号出力 |
| 検索機能 | 測定したデータから指定条件に一致する特定フレームのみを検索して頭出し,計数可能 |
| 通信条件自動設定 | 調歩同期/キャラクタ同期/ビット同期プロトコル,伝送速度等の通信条件を自動設定可能 |
| ディレータイム測定機能 | インターフェース信号線の変化間隔時間を測定し表示(現在/ 最小/ 最大/ 平均を表示、分解能0. 1m秒) |
| 信号電圧測定機能 | DSUBコネクタの2pin/3pin/14pin/20pin の電圧振幅値を測定し表示(現在/ 最小/ 最大を表示、分解能0. 1V) |
| 統計解析機能 | 指定した期間毎の送信・受信データ数,フレーム数,トリガー条件成立回数の統計をとりグラフ表示 |
| ロジアナ機能 | インターフェース信号線の論理変化を1KHz~100MHz (16 ステップ)の周期で測定し波形表示 |
| ビットエラーレイトテスト | ループバックや対向テストによるエラー率などの回線品質測定テストが可能※4 |
| シミュレーション機能 | 送信データテーブルに登録した任意データを使用して送受信テストが可能 テストモード:マニュアルモード,フロー制御 モード,エコーモード,ポーリングモード,バッファ送信モード,プログラムモード,波形出力モード |
| オートセーブ機能 | モニター中のキャプチャーメモリーの内容をUSBメモリー/SDHC等の外部ストレージに通信ログファイルとして自動保存可能 |
| 付加機能 | GNSS/外部PPS信号による時刻同期機能,オートバックアップ機能,時刻指定自動RUN/STOP機能,パワーオン自動RUN機能,リモート計測※5 |
| 液晶ディスプレイ | 7 インチ TFT カラー液晶 静電容量方式タッチパネル付き |
| ラインステータスLED | 11個 SD,RD,RTS,CTS,DTR,DSR,DCD,RI,ST1(TXC1),ST2(TXC2),RT(RXC)の各信号ラインの状態を常時表示 |
| LAN ポート | RJ45 コネクタ 1000BASE-T Ethernet: IEEE 802.3 PC 接続用 |
| USB デバイスポート | Type-C コネクタ SuperSpeed 転送対応 PC 接続用 |
| USB ホストポート | 標準A コネクタ SuperSpeed 転送対応 外部ストレージ(USBメモリー/SSD)用 |
| SD カードスロット | 標準サイズ SD /SDHC メモリーカード用 SDアソシエーション規格に準拠 |
| 外部入出力端子 | 4 ピン コネクタ TTLレベルのトリガー入出力信号用 |
| GPS アンテナ用コネクタ | SMA(メス) コネクタ |
| Wi-Fi 接続※6 | IEEE802.11b/g/n 周波数レンジ : 2412MHz~2484 MHz ・送信パワー 802.11b: +18.5dBm 802.11g: +18.0dBm 802.11n: +17.0dBm |
| 電源 | 付属AC アダプタ ,リチウムイオン 2 次電池 (型番:P-26LW2) 電池駆動時間:2時間※7 |
| 温度範囲 | 動作:0 ~ 40℃ 保存:-20 ~ 50℃ |
| 湿度範囲 | 20 ~ 85%RH (結露なきこと) |
| 適合規格 | CE (クラス A),EMC( EN61326-1:2013 ) |
| 外形寸法,本体質量 | 234(W) × 186(D) × 44(H)mm,約 990g |
| 付属品 | DSUB25ピン用モニターケーブル(LE-25M1),DSUB9ピン分岐ケーブル(LE-009M2),DSUB25-9変換アダプタ,外部信号入出力ケーブル(LE-4TG),USB ケーブル(標準A - Type-C),AC アダプタ(6A-181WP09),キャリングバック(LEB-01),ユーティリティCD,クイックスタートガイド,保証書 |
※1 別売の[ ] 内に記載のオプション品を追加することで対応可能。
※2 選択したインターフェースやプロトコルにより計測可能な最大速度が制限されます。
※3 GNSS同期には別売のGPSアンテナが必要です。外部PPS同期にはPPS信号を出力する機器(もう1台のアナライザー等)が必要です。
※4 ASYNC,SYNCモードのみ可能。
※5 PCリンクソフトが必要です。
※6 LE-8500XR-RTのみ。PC接続用。
※7 通常の使用状況を想定したメーカー測定条件による。
商品仕様
| 製品名: | LE-8500X-RT |
|---|---|
| 型番: | LE-8500X-RT |
| メーカー: | ラインアイ |
