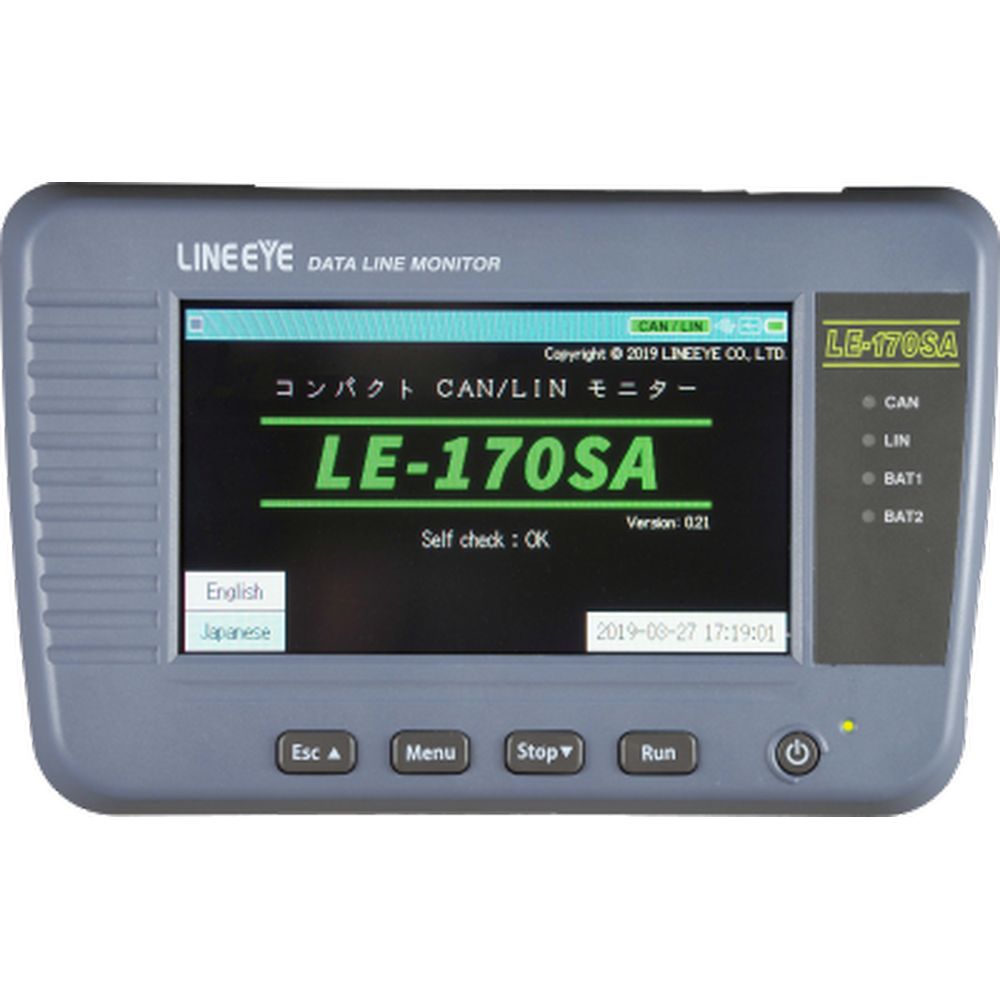

タッチパネル付きカラー液晶搭載 CAN/LIN通信用 ラインモニター
- CAN/LINの計測インターフェースを装備
- PCレスで通信データをリアルタイム表示
- 計測中の通信ログをUSBメモリーにオートセーブ
- 指定した時間帯だけを無人計測可能
- タッチ操作が可能な4.3インチのカラー液晶
- 手のひらサイズ、単3形Ni-MH電池で5時間駆動
車載通信規格CAN、LINのフィールドテストに最適な手のひらサイズのラインモニターです。指先による軽い画面タッチやスワイプによるスマホのような操作が可能です。 CANとLINの計測コネクタを各1チャンネル装備し、両方の通信データをモニターできるので、CANとLINが混在した通信ネットワークの評価も可能です。通信データを記録しながらリアルタイム表示可能なモニター機能や、開発初期段階で通信相手に代わりテストデータを送受信できるシミュレーション機能を装備。IDフィルタ機能やトリガー機能などで開発や評価を効率化できます。4ラインの外部信号をデジタル信号またはアナログ信号として通信データ計測中に同時測定可能です。 電池込みで300gと軽量なため、出張テストでも手軽に持ち運びができ、通信システムの開発時だけでなく、メンテナンスにも最適な製品です。
仕様
| 計測インターフェース | CAN ISO11898準拠, LIN ISO9141準拠 |
| 対応プロトコル | CAN, デバイスネット, LIN (Rev.1.1,1.2,1.3,2.0,2.1) |
| キャプチャメモリー | 16Mバイト(500Kフレーム分)、2分割利用可能 |
| 通信速度(bps) | CAN 20Kbps~1Mbps, LIN 400bps~26Kbps |
| モニター機能 | CAN:標準/拡張フォーマット対応、ビット取込タイミング指定可 LIN:フレーム長指定(ID毎)、指定アイドル時間フレーム区切り可 |
| タイムスタンプ | 9桁,分解能:時:分:秒:m秒 |
| フィルタ | ビットマスク指定IDの組み合わせで特定フレームのみを記録 |
| トリガー機能 | トリガー要因とトリガー動作を最大4個指定可能 |
| トリガー要因 | 指定の通信データ(最大8文字), 指定フレーム(CAN), フレームエラー(LIN), タイマ・カウンタ一致, 外部信号論理 |
| トリガー動作 | 測定停止(オフセット指定可),タイマー/カウンタ制御,トリガー条件の有効化/無効化,外部信号出力,CANフレーム送信(シミュレーション時) |
| 時刻指定自動RUN/STOP機能※1 | 指定時刻に指定の繰り返し周期(毎月,毎日,毎時から選択可能)で、測定動作の開始および終了が可能 |
| パワーオン自動RUN機能※1 | 電源投入後、自動的に測定動作の開始が可能 |
| オートセーブ機能※1 | モニターデータをキャプチャーメモリーに記録すると同時にSDカード/USBメモリーにも通信ログファイルとして自動保存 リング保存動作の再記録モード/追記モードと指定容量まで記録して測定を停止するMax停止モードを選択可 |
| ファイルサイズ | BUF(キャプチャメモリーサイズ),1Mバイト,2Mバイト,4Mバイト,8Mバイト |
| 最大ファイル数 | 256個 |
| シミュレーション機能 | テーブルにあらかじめ設定したデータを送信、周期送信、送信データのスイープ可、マスター・スレーブのシミュレーション(LINのみ) |
| 送信データ | 16種類 |
| 外部トリガー | 入力1、出力1 |
| 外部信号測定 | 4点, 電圧測定範囲: 0~52V, 分解能: 12ビット, デジタル閾値: VIH 2.3Vmin. VIL 0.8Vmax. |
| 液晶ディスプレイ | 4.3インチTFTカラー液晶(480x272dot) |
| タッチパネル | 静電容量式タッチパネル |
| USB2.0デバイスポート | マイクロBコネクタ |
| USB2.0ホストポート※2 | 標準Aコネクタ USBメモリー接続用 |
| 電源 | USBバスパワー 5V/500mAまたは 単3形ニッケル水素(Ni-MH)電池×2本または 単3形アルカリ乾電池(LR6)×2本 |
| 電池駆動時間※3 | 単3形ニッケル水素電池:約5時間 単3形アルカリ乾電池:約2時間 |
| 温度、 湿度 | 0~40℃(保存-10~50℃), 85%RH以下 |
| 適合規格 | CE (Aクラス) , EMC (EN61326-1:2013) |
| 外形寸法, 質量 | 158mm×100mm×31mm, 300g(電池含む) |
| 付属品 | DSUB9ピン分岐ケーブル(LE-009M2), 10ピン外部入出力ケーブル(LE-10ES1), マイクロUSBケーブル, 単3形ニッケル水素電池 2個, ユーティリティCD, キャリングバッグ(LEB-02), クイックスタートガイド, 保証書 |
※1:ファームウェアVer.1.01以降。
※2:全てのUSBメモリーの動作を保証するものではありません。
※3:一般的な使い方を想定したメーカー測定条件による。
商品仕様
| 製品名: | LE-170SA |
|---|---|
| 型番: | LE-170SA |
| メーカー: | ラインアイ |
