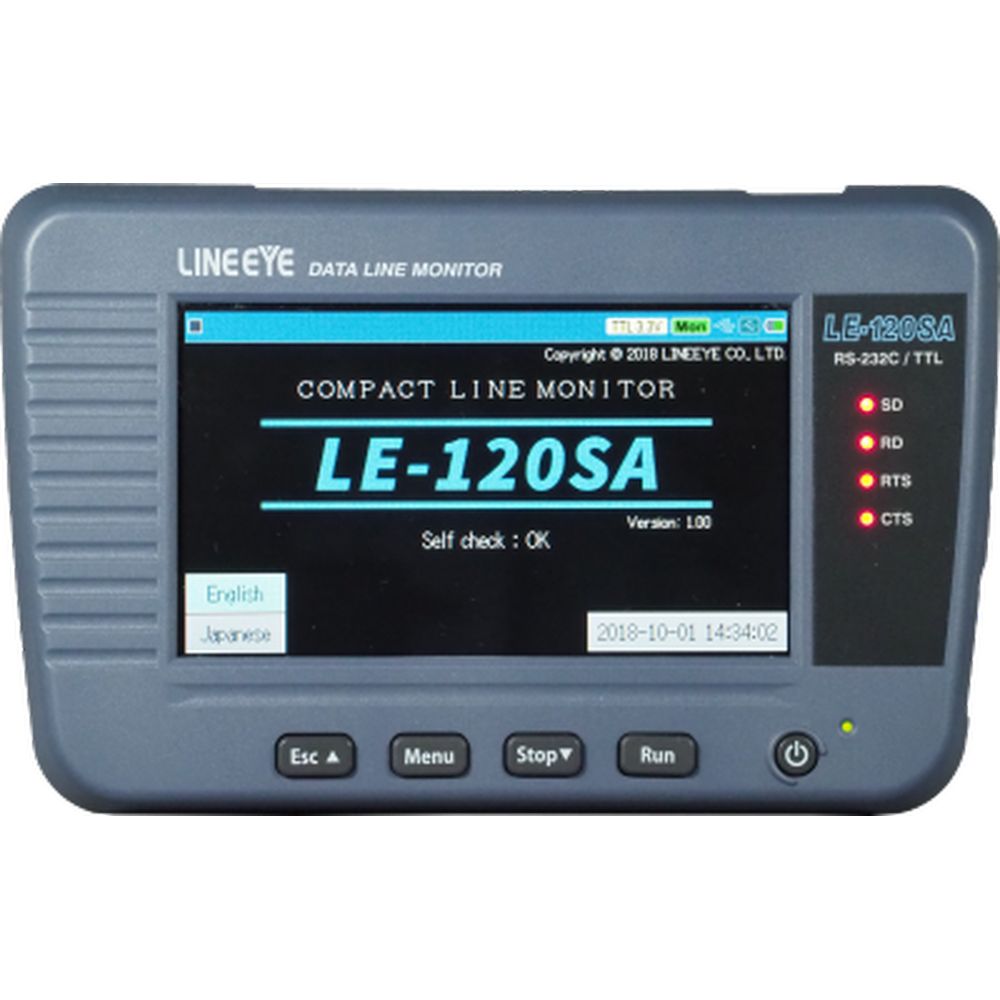

タッチパネル付きカラー液晶搭載 ラインモニター
- RS-232Cと1.8~5V系TTL(UART) 通信をモニター可能
- タッチ操作が可能な4.3インチのカラー液晶
- 最高921.6kbpsまでの通信速度をプリセット
- PCレスで通信データをリアルタイム表示
- USBメモリーに計測データを保存可能
- 手のひらサイズ、単3形Ni-MH電池で5時間駆動
LE-120SAは、利用頻度の高い調歩同期通信に特化した手のひらサイズのラインモニターです。指先による軽い画面タッチやスワイプによるスマホのような操作が可能です。電池込みで300gと軽量なため、出張テストでも手軽に持ち運びができ、通信システムの開発時だけでなく、メンテナンスにも最適な製品です。
仕様
| 計測インターフェース | RS-232C, TTL(1.8V, 2.5V, 3.3V, 5Vレベル) |
| 対応プロトコル | 調歩同期(非同期), UART |
| キャプチャメモリー | 16Mバイト(約4,000Kデータ分) 2分割利用可能 |
| 通信速度(bps) | 50, 75, 150, 300, 600, 1200, 2400, 4800, 9600, 12800, 14400, 19200, 28800, 38400, 57600, 115200, 230400, 460800, 921600※1, ユーザー設定速度※2 |
| データ長 | 7bit, 8bit |
| パリティビット | NONE(なし), EVEN(偶数), ODD(奇数) |
| ストップビット | 1bit, 2bit |
| エラーチェック | パリティ,フレミング,ブレーク |
| データコード | ASCII, JIS, EBCDIC,HEX |
| アイドルタイム | 分解能 100m秒, 10m秒, 1m秒, OFF(記録表示なし)を指定可 最大999.9秒 |
| タイムスタンプ | 記録単位 「年/月/日 時:分」, 「月/日 時:分:秒」, 「日 時:分:秒.10m秒」, OFF(記録なし)を指定可 |
| ラインステート | 制御線と外部トリガー入力の論理状態を通信データと共に記録、波形表示可能 |
| データ検索 | 通信エラー, 最大8文字の通信データ列(ドントケアとビットマスクを指定可), 指定時間以上のアイドルタイム, 指定時刻範囲タイムスタンプ, トリガー一致データの検索頭出しと計数 |
| トリガー機能 | トリガー要因とトリガー動作を最大4個指定可能 |
| トリガー要因 | 通信エラー, 最大8文字の通信データ列(ドントケアとビットマスク指定可), 指定時間以上アイドルタイム, タイマー/カウンタ値の一致, 通信制御線と外部トリガー入力の論理状態 |
| トリガー動作 | 測定停止(停止までのオフセット数を指定可), トリガー条件の有効化, タイマー制御, カウンタ制御, ブザー鳴動, USBメモリーに測定データを保存, 指定文字列送信, 外部トリガーOT2にパルス出力 |
| モニター条件自動設定 | 最大速度まで通信条件を自動設定可※3 |
| 時刻指定自動RUN/STOP機能※1 | 指定時刻に指定の繰り返し周期(毎月,毎日,毎時から選択可能)で、測定動作の開始および終了が可能 |
| パワーオン自動RUN機能※1 | 電源投入後、自動的に測定動作の開始が可能 |
| オートセーブ機能※1 | モニターデータをキャプチャーメモリーに記録すると同時にSDカード/USBメモリーにも通信ログファイルとして自動保存 リング保存動作の再記録モード/追記モードと指定容量まで記録して測定を停止するMax停止モードを選択可 |
| ファイルサイズ | BUF(キャプチャメモリーサイズ),1Mバイト,2Mバイト,4Mバイト,8Mバイト |
| 最大ファイル数 | 256個 |
| シミュレーション機能※4 | テストデータの送信、RTS/DTRのON/OFF RS-232Cポートのみ※5 |
| 送信データ | 16個(合計16K)の送信データを登録可能, 14種プリセットデータ, ブレーク出力 |
| ファイル管理機能 | 測定データと測定条件をUSB メモリーに保存、読み出しが可能 |
| 省電力機能 | 液晶バックライト自動減光, オートパワーオフ |
| リモートコントロール | PCリンクソフト(ライト版)を無償提供 |
| ラインステートLED | 計測ポートのSD(TXD), RD(RXD), RTS, CTS の論理状態を常時表示 |
| 液晶ディスプレイ | 4.3インチTFTカラー液晶(480x272dot) |
| タッチパネル | 静電容量式タッチパネル |
| USB2.0デバイスポート | マイクロBコネクタ Highスピード転送対応 PC連携, ファームウェア更新に利用 |
| USB2.0ホストポート | 標準Aコネクタ Highスピード転送対応 USBメモリー接続用※6 |
| 電源 | USBバスパワー 5V/500mA 単3形ニッケル水素電池×2本 または、単3形アルカリ乾電池(LR6)×2本 |
| 電池駆動時間※7 | 単3ニッケル水素電池:約5時間 単3アルカリ乾電池:約2時間 |
| 温度, 湿度 | 0~40℃(保存-10~50℃), 85%RH以下 |
| 適合規格 | CE (Aクラス) , EMC (EN61326-1:2013) |
| 外形寸法, 質量 | 158mm×100mm×31mm, 300g(電池含む) |
| 付属品 | DB9分岐モニターケーブル(型番 LE-009M2), 10 ピン外部入出力ケーブル (型番 LE-10ES1), マイクロUSB ケーブル, 単3形ニッケル水素電池 2個, ユーティリティCD, キャリングバッグ, クイックスタートガイド, 保証書 |
※1:ファームウェアVer.1.05以降。
※2:ユーザー設定速度は誤差を含む場合があります。
※3:通信量が少ない場合やデータに101,010のビットパターンがない場合などは正しい判定できません。
※4:DTEモードのみ可能。
※5:TTLポートはモニター専用です。
※6:全てのUSBメモリーの動作を保証するものではありません。
※7:一般的な使い方を想定したメーカー測定条件による。
商品仕様
| 製品名: | LE-120SA |
|---|---|
| 型番: | LE-120SA |
| メーカー: | ラインアイ |
