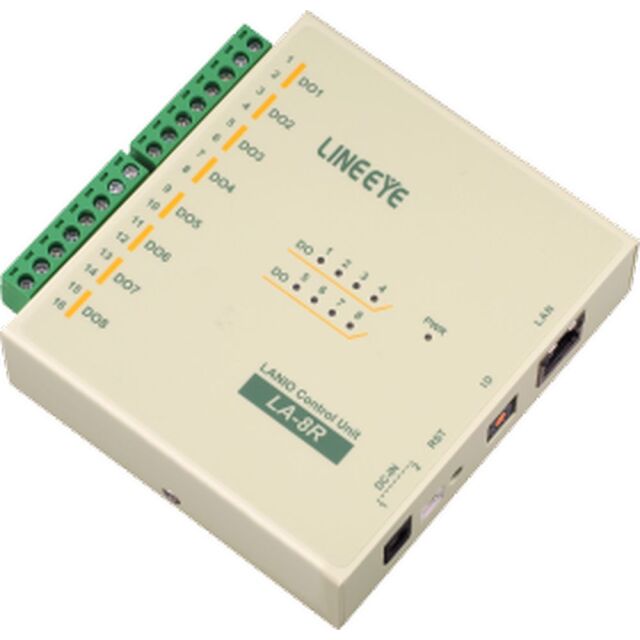

ラインアイ LAN接続型デジタルIOユニット リレー出力8点制御可能LA-8R
LA-8R(G)は小型ながら5Aの接点容量のリレー出力8点をもつデジタルIOユニットです。
- 小型・低価格で分散配置に最適
- わかりやすい日本語の設定ソフトを用意
- 制御ソフトを標準添付
- LANケーブルによるPCレスの入力延長機能対応
- 独自の制御システムを開発可能
- 最大4台の機器とTCP同時接続可能
- ワンショット出力機能を搭載、指定した時間幅での出力が可能
- 起動時の出力端子状態をONまたはOFFに設定可能
- コマンドが途絶えた時に起動時の状態に戻す自動リセット機能
- FA対応の堅牢設計
出力構成
| 端子 | 記号 | 入出力構成 |
| 1 | DO1 | リレー接点出力1 |
| 2 | ||
| 3 | DO2 | リレー接点出力2 |
| 4 | ||
| 5 | DO3 | リレー接点出力3 |
| 6 | ||
| 7 | DO4 | リレー接点出力4 |
| 8 | ||
| 9 | DO5 | リレー接点出力5 |
| 10 | ||
| 11 | DO6 | リレー接点出力6 |
| 12 | ||
| 13 | DO7 | リレー接点出力7 |
| 14 | ||
| 15 | DO8 | リレー接点出力8 |
| 16 |
仕様
| 型番 | LA-8R |
| 出力回路 | リレー接点(1a) 出力 8 点 |
| 定格制御電圧 | AC250V / DC30V (5A 時) |
| 最大負荷電流 | 5A / 1 点 (抵抗負荷) 24A / 5 点合計 (抵抗負荷)※1 |
| 最小適用負荷 | DC5V 10mA ( 故障率P 水準参考値 ) |
| リレー寿命 | 電気的寿命: AC250V 5A 抵抗負荷 開閉頻度 30回/分: 5万回以上 DC30V 5A 抵抗負荷 開閉頻度 30回/分: 10 万回以上 機械的寿命: 1000 万回以上 (開閉頻度300 回/ 分) |
| 入出力端子台 | 着脱式 ヨーロピアン端子台 5.08mm ピッチ 8 極 x 2 |
| 適合電線※2 | 単線 Ø 2.06 ~Ø 0.51mm (AWG24 ~ 12) より線 3.31 ~ 0.21mm2 (AWG24 ~ 12) 電線被覆剥きしろ5mm |
| 締め付け | 0.5 ~ 0.6 Nm |
| 入出力状態表示 | 出力: 赤LED 8 個 電源: 緑LED 1 個 |
| 入力延長機能 | 入力モデルLA-8P-Pの入力状態を本機の出力端子へ伝達する機能。 |
| 自動ON/OFF制御 | 指定周期(100msec~255000msecから選択)で出力端子のON/OFFを自律的に繰り返す機能。(各出力端子に個別設定が可能) |
| 入出力用電源 | 外部供給 |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet: IEEE 802.3 |
| LANプロトコル※3 | TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, SMTP |
| LAN状態表示 | RJ45コネクタ部LED:LAN接続状態を表示(通信中、アイドル、全2重Full duplex、半2重Half duplex)、パネルPWR LED※4 |
| ポート番号※5 | 10003※6, 10005※6, 30718※7 |
| TCP同時数 | 4 |
| 機器ID設定 | No.0~15 (16ポジション ロータリースイッチで選択) |
| 電源 | DC8~30V 無極性 最大3.5W、 DC-IN1(ACアダプタジャック)またはDC-IN2(ピンヘッダ型2pinコネクタ)の2系統入力※8 |
| 温湿度条件 | 動作温度:-20~55℃、保存温度:-25~75℃、湿度条件:10~95%RH(結露しないこと) |
| 使用雰囲気 | 引火性ガスや腐食性ガスがないこと。ほこり(特に導電性のもの)がひどくないこと |
| 耐ノイズ | ノイズシミュレータにて±1500Vp-p、パルス幅 1μS/50nS、ノーマル/コモンモード |
| 耐電圧 | AC2000V 1分間 リレー出力一括と筐体間、リレー出力一括と電源一括間 |
| 絶縁抵抗 | DC500Vメガーにて50MΩ以上 リレー出力一括と筐体間、リレー出力一括と電源一括間 |
| 適合規格 | RoHS指令(10物質対応) |
| 寸法・質量 | 106×106×30mm(W×D×H)、約390g |
| 取付方法 | 据え置き、または、本体の裏面のM3ネジ穴を利用して固定。 別売りのDIN取付プレート(SI-DIN70/SI-DIN30)を使用して35mmDINレールに取付可能 |
| 付属品 | ユーティリティ&サンプルソフトCD, 電源ケーブル, クイックスタートガイド, 保証書 |
※1 出力8点全てに負荷が接続されるとき、1点あたり3A以内でご使用ください。
※2 より線の時は棒端子を使用してください。
※3 TCP/IP、UDP/IP以外のプロトコルはユーザーアプリケーションでは使用できません。
※4 PWR LEDの色の変化でTCP接続状態を確認可能。
※5 セキュリティーポリシーなどの関係から該当TCP/UDPポートへのアクセスがソフトウェアファイアーウォールなどによってブロックされている場合、通信を許可するように設定を変更してください。同様に、ルーター機器などを中継する場合も該当TCP/UDPポートでの通信を許可してください。
※6 WELL KNOWN PORT NUMBERS 以外の任意のポート番号に変更可能です。
※7 LANIOユニットの検索を行わず、IPアドレスにて直接接続を行う場合不要です。
※8 DC-IN2は、付属の電源ケーブルまたは別売りの電源分岐ケーブルが適合します。ケーブルを自作される場合は、AWG#24~22サイズの電線および、日本圧着端子製造(株)製ハウジング(XHP-2)と圧着コンタクト(SXH-001T-PO.6)を使用してください。
商品仕様
| 製品名: | LA-8R |
|---|---|
| 型番: | LA-8R |
| メーカー: | ラインアイ |
