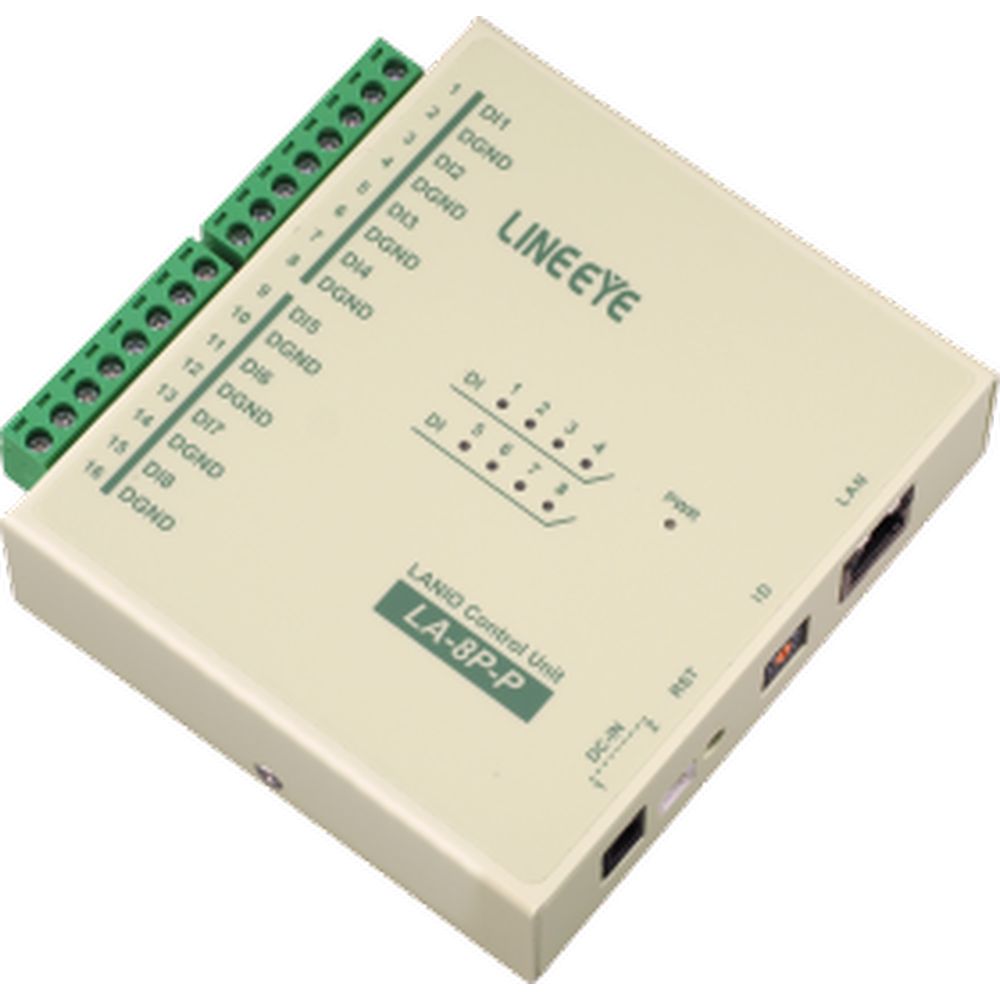

ラインアイ LAN接続型デジタルIOユニット ドライ接点入力8点制御可能 LA-8P-P
LA-8P-Pは小型ながらドライ接点入力8点をもつデジタルIOユニットです。
- 小型・低価格で分散配置に最適
- わかりやすい日本語の設定ソフトを用意
- 制御ソフトを標準添付
- LANケーブルによるPCレスの入力延長機能対応
- 独自の制御システムを開発可能
- 最大4台の機器とTCP同時接続可能
- 全入力端子で個別に最大4kHzのパルスのカウントが可能
- FA対応の堅牢設計
出力構成
| 端子 | 記号 | 入出力構成 |
| 1 | DI1 | ドライ接点入力1 |
| 2 | DGND | グランド |
| 3 | DI2 | ドライ接点入力2 |
| 4 | DGND | グランド |
| 5 | DI3 | ドライ接点入力3 |
| 6 | DGND | グランド |
| 7 | DI4 | ドライ接点入力4 |
| 8 | DGND | グランド |
| 9 | DI5 | ドライ接点入力1 |
| 10 | DGND | グランド |
| 11 | DI6 | ドライ接点入力2 |
| 12 | DGND | グランド |
| 13 | DI7 | ドライ接点入力3 |
| 14 | DGND | グランド |
| 15 | DI8 | ドライ接点入力4 |
| 16 | DGND | グランド |
仕様
| 型番 | LA-8P-P |
| 入力回路 | フォトカプラ絶縁入力 8 点 ( ドライ接点 8 点) |
| 定格入力抵抗 | off → on 1K Ω以下 on → off 10K Ω以上 |
| 入出力端子台 | 着脱式 ヨーロピアン端子台 5.08mm ピッチ 8 極 x 2 |
| 適合電線※1 | 単線 Ø 2.06 ~Ø 0.51mm (AWG24 ~ 12) より線 3.31 ~ 0.21mm2 (AWG24 ~ 12) 電線被覆剥きしろ5mm |
| 締め付け | 0.5 ~ 0.6 Nm |
| 入出力状態表示 | 入力: 赤LED 8 個 電源: 緑LED 1 個 |
| 入力延長機能 | 本モデルの入力端子の状態をLA-8RまたはLA-8Tの出力端子へ伝達する機能。 |
| パルスカウント | カウント期間(100mS, 1S, 10S, 連続)、入力チャタリングフィルタ(off, 4mS~20mS)を指定して各入力端子のパルスをカウント可能。(最大周波数:4KHz) |
| 入出力用電源 | 外部供給 |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet: IEEE 802.3 |
| LANプロトコル※2 | TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, SMTP |
| LAN状態表示 | RJ45コネクタ部LED:LAN接続状態を表示(通信中、アイドル、全2重Full duplex、半2重Half duplex)、パネルPWR LED※3 |
| ポート番号※4 | 10003※5, 10005※5, 30718※6 |
| TCP同時数 | 4 |
| 機器ID設定 | No.0~15 (16ポジション ロータリースイッチで選択) |
| 電源 | DC8~30V 無極性 最大3.5W、 DC-IN1(ACアダプタジャック)またはDC-IN2(ピンヘッダ型2pinコネクタ)の2系統入力※7 |
| 温湿度条件 | 動作温度:-20~55℃、保存温度:-25~75℃、湿度条件:10~95%RH(結露しないこと) |
| 使用雰囲気 | 引火性ガスや腐食性ガスがないこと。ほこり(特に導電性のもの)がひどくないこと |
| 耐ノイズ | ノイズシミュレータにて±1500Vp-p、パルス幅 1μS/50nS、ノーマル/コモンモード |
| 耐電圧 | AC2000V 1分間 リレー出力一括と筐体間、リレー出力一括と電源一括間 |
| 絶縁抵抗 | DC500Vメガーにて50MΩ以上 リレー出力一括と筐体間、リレー出力一括と電源一括間 |
| 適合規格 | RoHS指令(10物質対応) |
| 寸法・質量 | 106×106×30mm(W×D×H)、約340g |
| 取付方法 | 据え置き、または、本体の裏面のM3ネジ穴を利用して固定。 別売りのDIN取付プレート(SI-DIN70/SI-DIN30)を使用して35mmDINレールに取付可能 |
| 付属品 | ユーティリティ&サンプルソフトCD, 電源ケーブル, クイックスタートガイド, 保証書 |
※1 より線の時は棒端子を使用してください。
※2 TCP/IP、UDP/IP以外のプロトコルはユーザーアプリケーションでは使用できません。
※3 PWR LEDの色の変化でTCP接続状態を確認可能。
※4 セキュリティーポリシーなどの関係から該当TCP/UDPポートへのアクセスがソフトウェアファイアーウォールなどによってブロックされている場合、通信を許可するように設定を変更してください。同様に、ルーター機器などを中継する場合も該当TCP/UDPポートでの通信を許可してください。
※5 WELL KNOWN PORT NUMBERS 以外の任意のポート番号に変更可能です。
※6 LANIOユニットの検索を行わず、IPアドレスにて直接接続を行う場合不要です。
※7 DC-IN2は、付属の電源ケーブルまたは別売りの電源分岐ケーブルが適合します。ケーブルを自作される場合は、AWG#24~22サイズの電線および、日本圧着端子製造(株)製ハウジング(XHP-2)と圧着コンタクト(SXH-001T-PO.6)を使用してください。
商品仕様
| 製品名: | LA-8P-P |
|---|---|
| 型番: | LA-8P-P |
| メーカー: | ラインアイ |
