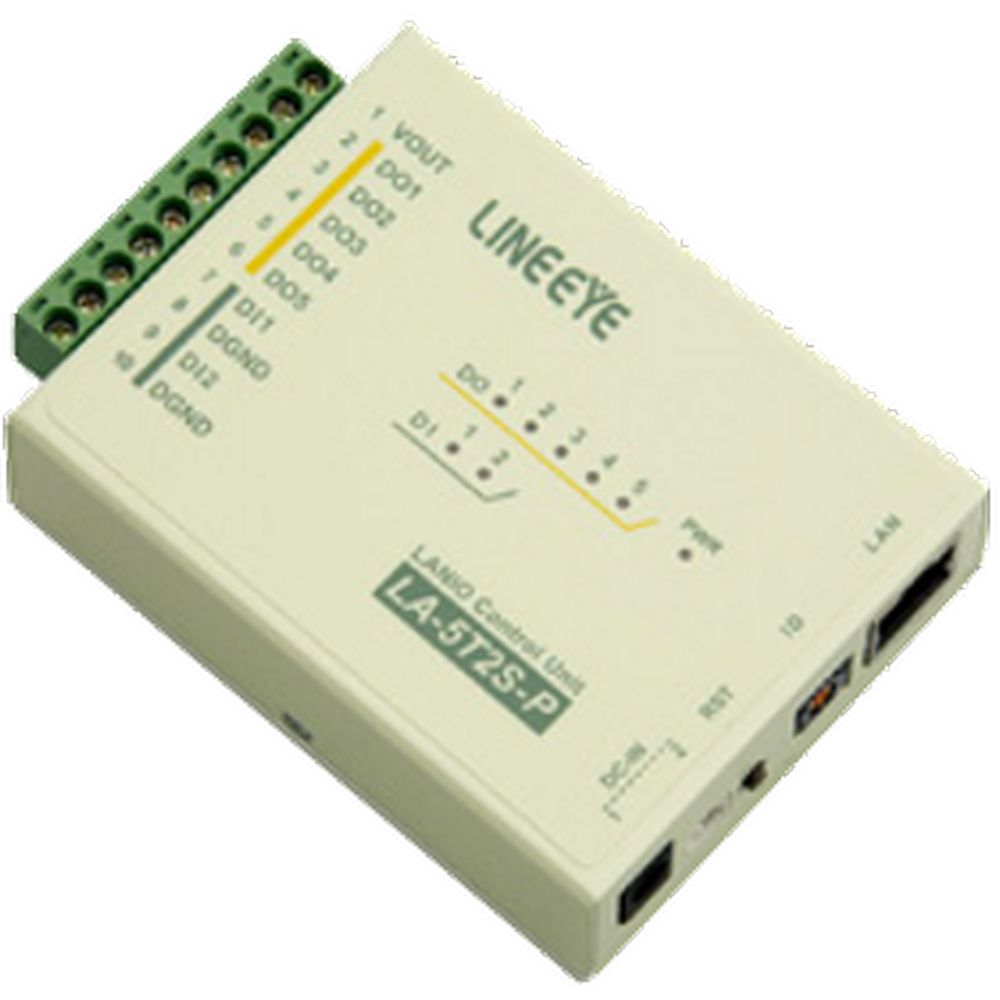

LAN接続型デジタルIOユニット LA-5T2S-P
製品概要
- 超小型・低価格で分散配置に最適
- わかりやすい日本語の設定ソフトを用意
- 制御ソフトを標準添付
- LANケーブルによるPCレスの入力延長機能対応
- メールアラート機能
- 独自の制御システムを開発可能
- FA対応の堅牢設計
LA-5T2S-Pは小型ながらフォトカプラで絶縁されたオープンコレクタトランジスタ出力5点とドライ接点入力2点をもつデジタルIOユニットです。DI1はメールアラート機能が利用できます。
仕様
| 出力回路 | トランジスタ オープンコレクタ出力 (エミッタ コモン) 5 点 |
| 定格制御電圧 | DC5V ~ 45V |
| 最大負荷電流 | 0.2A / 1 点 (抵抗負荷) 0.8A / 5 点合計 (抵抗負荷)※1 |
| 最小負荷 | DC5V 1mA |
| 入力回路 | ドライ接点入力 2 点 |
| 定格入力抵抗 | off → on 1K Ω以下 on → off 10K Ω以上 |
| 入出力電源 | DC12V内蔵、 VOUT最大60mA出力可 |
| 入出力端子台 | 着脱式 ヨーロピアン端子台 5.08mm ピッチ 10 極 |
| 適合電線※2 | 単線 Ø 2.06 ~Ø 0.51mm (AWG24 ~ 12) より線 3.31 ~ 0.21mm2 (AWG24 ~ 12) 電線被覆剥きしろ5mm |
| 締め付け | 0.5 ~ 0.6 Nm |
| 入出力状態表示 | 出力: 赤LED 5 個 入力: 赤LED 2 個 電源: 緑LED 1 個 |
| 入力延長機能 | LA-5P-P、LA-3R3P-Pの入力状態を本機の出力端子へ1対1で伝達する機能。 |
| 自動ON/OFF制御 | 指定周期(100msec~14000msecから選択)で出力端子のON/OFFを自律的に繰り返し可能。 |
| 入出力用電源 | DC12V 内蔵、最大供給 60mA |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet: IEEE 802.3 |
| LANプロトコル※3 | TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, SMTP |
| LAN状態表示 | RJ45コネクタ部LED:LAN接続状態を表示(通信中、アイドル、全2重Full duplex、半2重Half duplex)、パネルPWR LED※4 |
| ポート番号※5 | TCP, 10003※6, 30718※7 |
| メールアラート機能の対応接点 | DI1 |
| 機器ID設定 | No.0~15 (16ポジション ロータリースイッチで選択)※8 |
| 電源 | DC8~30V 無極性 最大3W、 DC-IN1(ACアダプタジャック)またはDC-IN2(ピンヘッダ型2pinコネクタ)の2系統入力※9 |
| 温湿度条件 | 動作温度:-20~55℃、保存温度:-25~75℃、湿度条件:10~95%RH(結露しないこと) |
| 使用雰囲気 | 引火性ガスや腐食性ガスがないこと。ほこり(特に導電性のもの)がひどくないこと |
| 耐ノイズ | ノイズシミュレータにて±1500Vp-p、パルス幅 50nS/1μS、ノーマル/コモンモード |
| 耐電圧 | 規定なし |
| 絶縁抵抗 | DC500Vメガーにて50MΩ以上 入出力一括と筐体間、入出力一括と電源一括間 |
| 適合規格 | RoHS指令(10物質対応) |
| 寸法・質量 | 74×106×30mm(W×D×H)、約280g |
| 取付方法 | 据え置き、または、本体の裏面のM3ネジ穴を利用して固定。 別売りのDIN取付プレート(SI-DIN70/SI-DIN30)を使用して35mmDINレールに取付可能 |
| 付属品 | ユーティリティ&サンプルソフトCD, 電源ケーブル, 取扱説明書, 保証書 |
※1 出力5 点全てに負荷が接続されるとき、1点あたり160mA 以内でご使用ください。
※2 より線の時は棒端子を使用してください。
※3 TCP/IP、UDP/IP以外のプロトコルはユーザーアプリケーションでは使用できません。
※4 (G)バージョンはPWR LEDの色の変化でTCP接続状態を確認可能。
※5 セキュリティーポリシーなどの関係から該当TCP/UDPポートへのアクセスがソフトウェアファイアーウォールなどによってブロックされている場合、通信を許可するように設定を変更してください。同様に、ルーター機器などを中継する場合も該当TCP/UDPポートでの通信を許可してください。
※6 WELL KNOWN PORT NUMBERS 以外の任意のポート番号に変更可能です。
※7 LANIOユニットの検索を行わず、IPアドレスにて直接接続を行う場合不要です。
※8 入力延長機能設定用にNo.15(F)を利用するので機器IDとして利用できるのはNo.0~14となります。
※9 DC-IN2は、付属の電源ケーブルまたは別売りの電源分岐ケーブルが適合します。ケーブルを自作される場合は、AWG#24~22サイズの電線および、日本圧着端子製造(株)製ハウジング(XHP-2)と圧着コンタクト(SXH-001T-PO.6)を使用してください。
商品仕様
| 製品名: | LA-5T2S-P |
|---|---|
| 型番: | LA-5T2S-P |
| メーカー: | ラインアイ |
