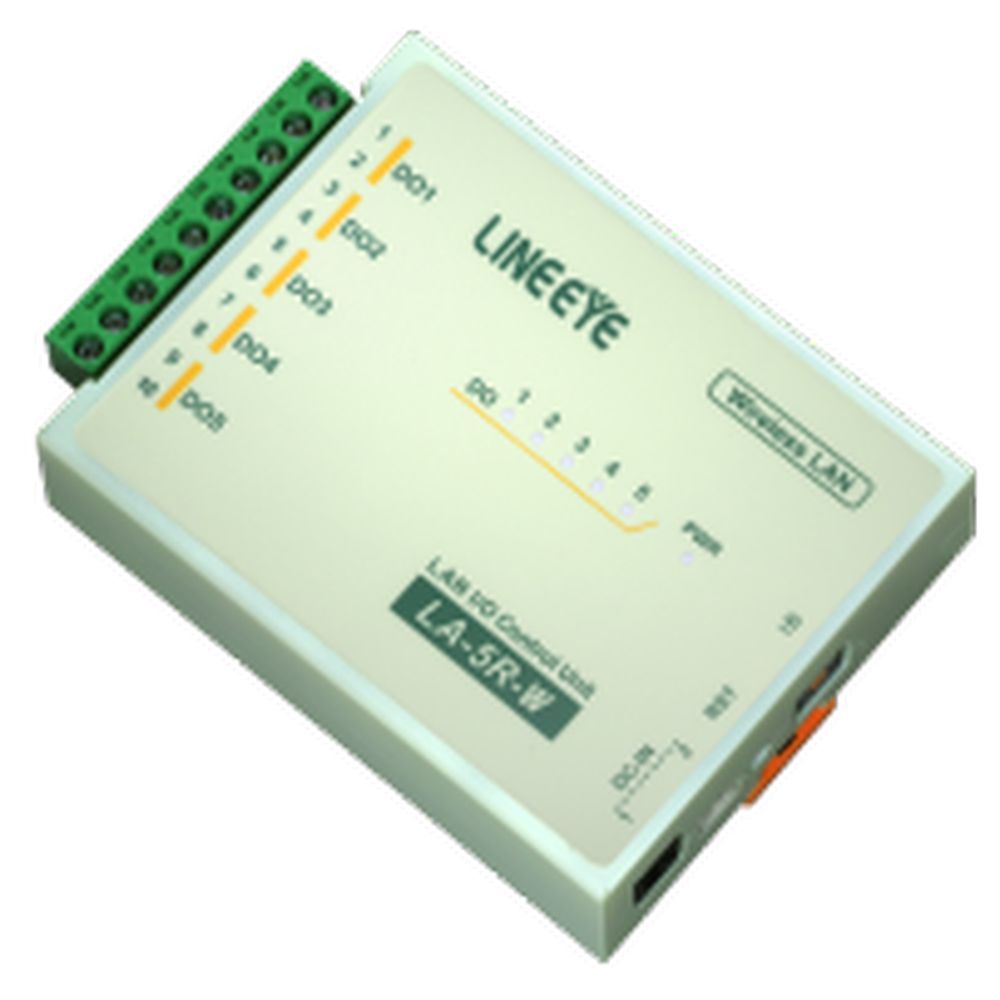

ラインアイ 無線LAN接続型デジタルIOユニット (5出力) LA-5R-W

定価: ¥28,050(税込)
価格: ¥28,050 (税込)
メーカー: ラインアイ
型番: LA-5R-W
数量:
在庫: お取り寄せ

返品についての詳細はこちら

twitter

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

無線LAN接続型デジタルIOユニット LA-5R-W/LA-5R-W2

製品概要

  • 超小型・低価格で分散配置に最適
  • スマホやPCからかんたん設定
  • ブラウザ経由で制御テストが可能
  • 独自の制御システムを開発可能
  • メールアラート機能
  • PCレスの入力延長機能対応
  • 省スペース、低価格の内蔵アンテナモデル(-W)と電波感度が良い外付けアンテナモデル(-W2)をラインナップ

LA-5R-Wは小型ながら5Aの接点容量を持つリレー出力5点をもつデジタルIOユニットです。パソコンから接点出力の制御ができます。

仕様

Wi-Fi接続 IEEE 802.11 b/g/n
周波数レンジ: 2400MHz-2483.5MHz
送信パワー:
802.11b: +20dBm
802.11g: +17dBm
802.11n: +14dBm
LANプロトコル TCP/IP, UDP/IP, HTTP
出力回路 リレー接点(1a) 出力 5 点
定格制御電圧 AC250V / DC30V (5A 時) ,DC110V (0.3A 時)
最大負荷電流 5A / 1 点 (抵抗負荷)
20A / 5 点合計 (抵抗負荷)※1
最小適用負荷 DC100mV 100µA
リレー寿命 電気的寿命: 10 万回以上 (抵抗負荷、開閉頻度20 回/ 分)
機械的寿命: 2000 万回以上 (開閉頻度180 回/ 分)
リレー変更予定について 2021年10月以降生産分より順次、リレーの部品を変更致します。上記は変更前の仕様です。
変更後の仕様についてはこちらをご覧ください。 比較表PDF (メーカー直リンク)
入出力端子台 着脱式 ヨーロピアン端子台 5.08mm ピッチ 10 極
適合電線※1 単線 Ø 2.06 ~Ø 0.51mm (AWG24 ~ 12)
より線 3.31 ~ 0.21mm2 (AWG24 ~ 12)
電線被覆剥きしろ5mm
締め付け 0.5 ~ 0.6 Nm
入力延長機能 接点状態を対向で接続したLANIOシリーズ機器(無線タイプの全機種と一部の有線タイプ)に1対1で伝達する機能。入力チャタリングフィルタを指定可能。
電源 DC8 ~ 30V 無極性※3
消費電力 最大3 W
動作温湿度 -20 ~ +55℃、10 ~ 85%RH ( 結露しないこと)
保存温湿度 -25 ~ +65℃、10 ~ 85%RH ( 結露しないこと)
耐振動 10 ~ 60 ~ 150Hz 50m/ s2 振幅0.35mm X,Y,Z 各方向 掃引20 サイクル
JIS C60068-2-6 (JIS C0040) 準拠
耐衝撃 500m/s2 作用時間11ms 正弦半波パルス X,Y,Z 各方向3 回
JIS C60068-2-27 (JIS C0041) 準拠
耐ノイズ ノイズシミュレータにて± 1500Vp-p、幅1 μS /50n S、ノーマル/ コモンモード
耐電圧 AC2000V 1 分間
リレー出力一括と筐体間、リレー出力一括と電源一括間
絶縁抵抗 DC500V メガにて50 M Ω以上 リレー出力一括と筐体間、リレー出力一括と電源一括間
使用雰囲気 引火性ガスや腐食性ガスがないこと。ほこり( 特に導電性のもの) がひどくないこと
適合規格 RoHS指令(10物質対応)
寸法・質量 76 x 106 x 32.5 mm ( W x D x H ) 質量: 約130g
付属品 アンテナ※4, ユーティリティ&サンプルソフトCD, 電源ケーブル, ゴム足, 取扱説明書, 保証書

※1 より線の時は棒端子を使用してください。
※2 対応する接点のいずれか(複数指定可)がon(またはoff)になった時に1点のメールアラート機能が動作します。
※3 DC-IN1 は、オプションのACアダプタ(6A-181WP09) が適合します。DC-IN2 は、付属の電源ケーブル、またはオプションの電源分岐ケーブル(LAH-2XH) が適合します。
※4 外付けアンテナモデル(-W2)のみ付属

商品仕様

製品名: LA-5R-W
型番: LA-5R-W
メーカー: ラインアイ
