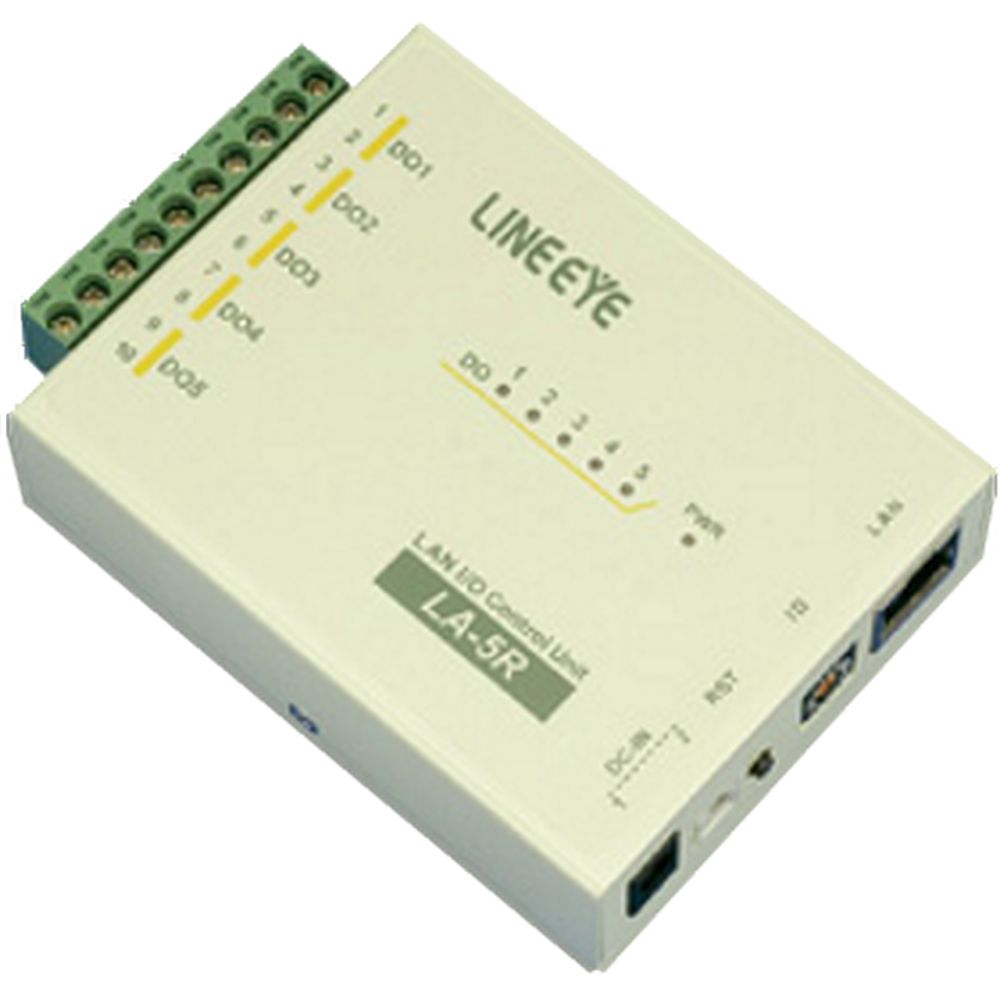

LAN接続型デジタルIOユニット LA-5R(G)/LA-5R
製品概要
- 超小型・低価格で分散配置に最適
- わかりやすい日本語の設定ソフトを用意
- 制御ソフトを標準添付
- LANケーブルによるPCレスの入力延長機能対応
- 独自の制御システムを開発可能
- FA対応の堅牢設計
(G)モデルは、(G)なしの標準バージョンにはない以下の特長があります。
- 最大4台の機器とTCP同時接続可能
- タンタル・電解コンデンサレスの高信頼性、長寿命設計
LA-5R(G)は小型ながら5Aの接点容量を持つリレー出力5点をもつデジタルIOユニットです。
仕様
| 型番 | LA-5R | LA-5R(G) |
| 出力回路 | リレー接点(1a) 出力 5 点 | |
| 定格制御電圧 | AC250V / DC30V (5A 時) ,DC110V (0.3A 時) | |
| 最大負荷電流 | 5A / 1 点 (抵抗負荷) 20A / 5 点合計 (抵抗負荷)※1 |
|
| 最小適用負荷 | DC100mV 100µA | |
| リレー寿命 | 電気的寿命: 10 万回以上 (抵抗負荷、開閉頻度20 回/ 分) 機械的寿命: 2000 万回以上 (開閉頻度180 回/ 分) |
|
| リレー変更について | 2021年10月以降生産分より順次、リレーの部品を変更致します。上記は変更前の仕様です。 変更後の仕様についてはこちらをご覧ください。 比較表PDF |
|
| 入出力端子台 | 着脱式 ヨーロピアン端子台 5.08mm ピッチ 10 極 | |
| 適合電線※2 | 単線 Ø 2.06 ~Ø 0.51mm (AWG24 ~ 12) より線 3.31 ~ 0.21mm2 (AWG24 ~ 12) 電線被覆剥きしろ5mm |
|
| 締め付け | 0.5 ~ 0.6 Nm | |
| 入出力状態表示 | 出力: 赤LED 5 個 電源: 緑LED 1 個 | |
| 入力延長機能 | 入力モデルLA-5P-P、LA-5P-P(G)、LA-7P-P(G) またはLA-7P-A(G)の入力状態を本機の出力端子へ伝達する機能。 | |
| 自動ON/OFF制御 | 指定周期(100msec~14000msecから選択)で出力端子のON/OFFを自律的に繰り返し可能。 | |
| 入出力用電源 | 外部供給 | |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet: IEEE 802.3 | |
| LANプロトコル※3 | TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, SMTP | |
| LAN状態表示 | RJ45コネクタ部LED:LAN接続状態を表示(通信中、アイドル、全2重Full duplex、半2重Half duplex)、パネルPWR LED※4 | |
| ポート番号※5 | TCP, 10003※6, 30718※7 | |
| TCP同時数 | 1 | 4 |
| 機器ID設定 | No.0~15 (16ポジション ロータリースイッチで選択) | |
| 電源 | DC8~30V 無極性 最大3W、 DC-IN1(ACアダプタジャック)またはDC-IN2(ピンヘッダ型2pinコネクタ)の2系統入力※8 |
|
| 温湿度条件 | 動作温度:-20~55℃、保存温度:-25~75℃、湿度条件:10~95%RH(結露しないこと) | |
| 使用雰囲気 | 引火性ガスや腐食性ガスがないこと。ほこり(特に導電性のもの)がひどくないこと | |
| 耐ノイズ | ノイズシミュレータにて±1500Vp-p、パルス幅 50nS/1μS、ノーマル/コモンモード | |
| 耐電圧 | AC2000V 1分間 リレー出力一括と筐体間、リレー出力一括と電源一括間 |
|
| 絶縁抵抗 | DC500Vメガーにて50MΩ以上 リレー出力一括と筐体間、リレー出力一括と電源一括間 | |
| 適合規格 | RoHS指令(10物質対応) | |
| 寸法・質量 | 74×106×30mm(W×D×H)、約280g | |
| 取付方法 | 据え置き、または、本体の裏面のM3ネジ穴を利用して固定。 別売りのDIN取付プレート(SI-DIN70/SI-DIN30)を使用して35mmDINレールに取付可能 |
|
| 付属品 | ユーティリティ&サンプルソフトCD, 電源ケーブル, 取扱説明書, 保証書 | |
※1 出力5 点全てに負荷が接続されるとき、1点あたり4A 以内でご使用ください。
※2 より線の時は棒端子を使用してください。
※3 TCP/IP、UDP/IP以外のプロトコルはユーザーアプリケーションでは使用できません。
※4 (G)バージョンはPWR LEDの色の変化でTCP接続状態を確認可能。
※5 セキュリティーポリシーなどの関係から該当TCP/UDPポートへのアクセスがソフトウェアファイアーウォールなどによってブロックされている場合、通信を許可するように設定を変更してください。同様に、ルーター機器などを中継する場合も該当TCP/UDPポートでの通信を許可してください。
※6 WELL KNOWN PORT NUMBERS 以外の任意のポート番号に変更可能です。
※7 LANIOユニットの検索を行わず、IPアドレスにて直接接続を行う場合不要です。
※8 DC-IN2は、付属の電源ケーブルまたは別売りの電源分岐ケーブルが適合します。ケーブルを自作される場合は、AWG#24~22サイズの電線および、日本圧着端子製造(株)製ハウジング(XHP-2)と圧着コンタクト(SXH-001T-PO.6)を使用してください。
