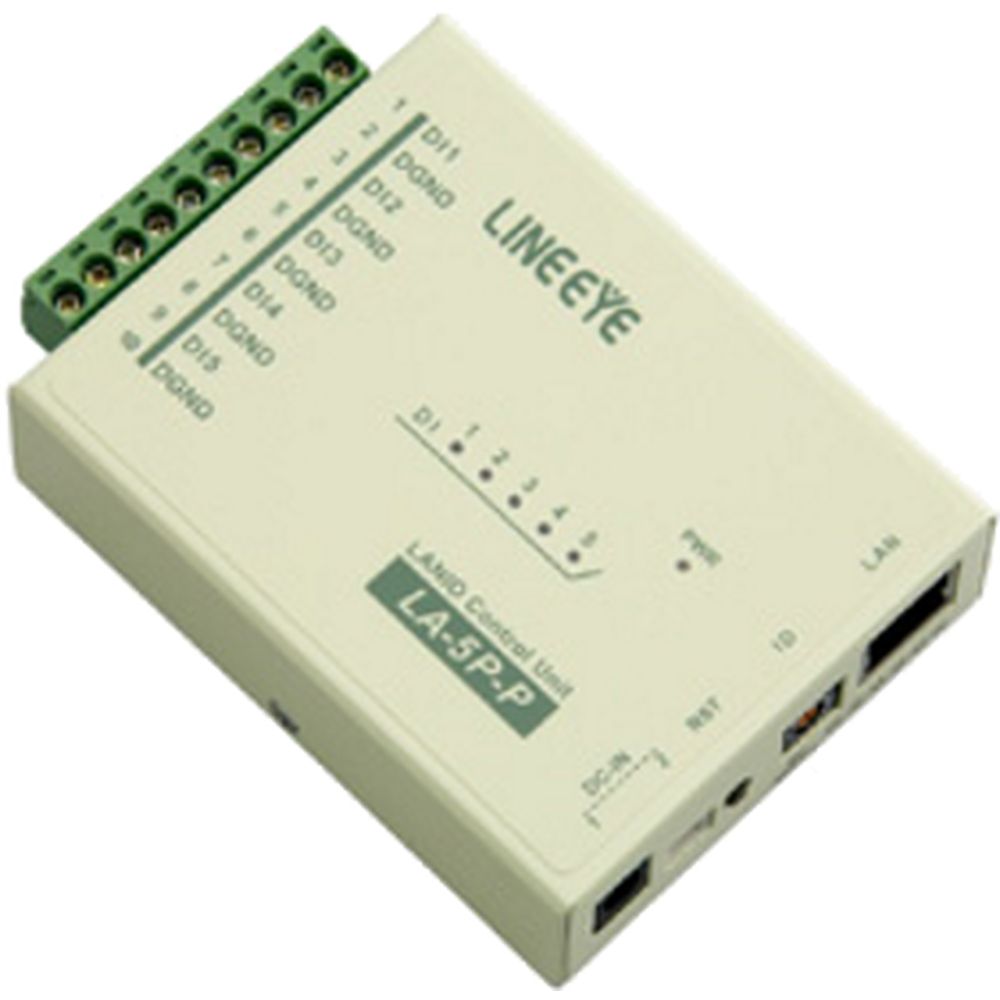

LAN接続型デジタルIOユニット LA-5P-P(G)/LA-5P-P
製品概要
- 超小型・低価格で分散配置に最適
- わかりやすい日本語の設定ソフトを用意
- 制御ソフトを標準添付
- LANケーブルによるPCレスの入力延長機能対応
- メールアラート機能
- 独自の制御システムを開発可能
- FA対応の堅牢設計
(G)モデルは、(G)なしの標準バージョンにはない以下の特長があります。
- 最大4台の機器とTCP同時接続可能
- メールアラート機能が認証メール(SMTP-AUTH)に対応
- タンタル・電解コンデンサレスの高信頼性、長寿命設計
LA-5P-P(G), LA-5P-Pは小型ながらドライ接点入力5点をもつデジタルIOユニットです。通常の入力監視だけでなく、パルスカウント機能も装備しています。
また、出力モデルLA-5R, LA-5R(G), LA-5T2S-PやLA-5T2S-Pなどと組み合わせたLANによる 入出力延長 や、DI1~DI5接点の状態(OR条件)によって1点のメールアラート機能が利用できます。
仕様
| 型番 | LA-5P-P | LA-5P-P(G) |
| 入力回路 | フォトカプラ絶縁入力 5 点 (ドライ接点5 点) | |
| 定格入力抵抗 | off → on 1K Ω以下 on → off 10K Ω以上 |
|
| 入出力端子台 | 着脱式 ヨーロピアン端子台 5.08mm ピッチ 10 極 | |
| 適合電線※1 | 単線 Ø 2.06 ~Ø 0.51mm (AWG24 ~ 12) より線 3.31 ~ 0.21mm2 (AWG24 ~ 12) 電線被覆剥きしろ5mm |
|
| 締め付け | 0.5 ~ 0.6 Nm | |
| 入出力状態表示※2 | 入力: 赤LED 5 個 電源: 緑LED 1 個 | |
| 入力延長機能 | 入力状態を出力モデルLA-5R, LA-5R(G), LA-5T2S, LA-5T2S(G) またはLA-5T2S-Pに伝達する機能。入力チャタリングフィルタを指定可能。 | |
| パルスカウント | 入力端子(1点指定)、カウント期間(100mS, 1S, 10S, 連続)、入力チャタリングフィルタ (off, 4mS~20mS)を指定して自律的に入力パルスをカウント可能。 (最大周波数:4KHz) |
|
| 入出力用電源 | DC12V 内蔵 | |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet: IEEE 802.3 | |
| LANプロトコル※2 | TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, SMTP | |
| LAN状態表示 | RJ45コネクタ部LED:LAN接続状態を表示(通信中、アイドル、全2重Full duplex、半2重Half duplex)、パネルPWR LED※3 | |
| ポート番号※4 | TCP, 10003※5, 30718※6 | |
| TCP同時数 | 1 | 4 |
| 機器ID設定 | No.0~15 (16ポジション ロータリースイッチで選択)※7 | |
| メールアラート | SMTP認証メール非対応 | SMTP認証メール対応 |
| メールアラート機能の対応接点 | DI1~DI5※8 | |
| 電源 | DC8~30V 無極性 最大3W、 DC-IN1(ACアダプタジャック)またはDC-IN2(ピンヘッダ型2pinコネクタ)の2系統入力※9 |
|
| 温湿度条件 | 動作温度:-20~55℃、保存温度:-25~75℃、湿度条件:10~95%RH(結露しないこと) | |
| 使用雰囲気 | 引火性ガスや腐食性ガスがないこと。ほこり(特に導電性のもの)がひどくないこと | |
| 耐ノイズ | ノイズシミュレータにて±1500Vp-p、パルス幅 50nS/1μS、ノーマル/コモンモード | |
| 耐電圧 | 規定なし | |
| 絶縁抵抗 | DC500Vメガーにて50MΩ以上 入力一括と筐体間、入力一括と電源一括間 | |
| 適合規格 | RoHS指令(10物質対応) | RoHS指令(10物質対応) CE(クラスA),EMC(EN61326-1:2013) |
| 寸法・質量 | 74×106×30mm(W×D×H)、約280g | |
| 取付方法 | 据え置き、または、本体の裏面のM3ネジ穴を利用して固定。 別売りのDIN取付プレート(SI-DIN70/SI-DIN30)を使用して35mmDINレールに取付可能 |
|
| 付属品 | ユーティリティ&サンプルソフトCD, 電源ケーブル, 取扱説明書, 保証書 | |
※1 より線の時は棒端子を使用してください。
※2 TCP/IP、UDP/IP以外のプロトコルはユーザーアプリケーションでは使用できません。
※3 (G)バージョンはPWR LEDの色の変化でTCP接続状態を確認可能。
※4 セキュリティーポリシーなどの関係から該当TCP/UDPポートへのアクセスがソフトウェアファイアーウォールなどによってブロックされている場合、通信を許可するように設定を変更してください。同様に、ルーター機器などを中継する場合も該当TCP/UDPポートでの通信を許可してください。
※5 WELL KNOWN PORT NUMBERS 以外の任意のポート番号に変更可能です。
※6 LANIOユニットの検索を行わず、IPアドレスにて直接接続を行う場合不要です。
※7 入力延長機能設定用にNo.15(F)を利用するので機器IDとして利用できるのはNo.0~14となります。
※8 対応する接点のいずれか(複数指定可)がon(またはoff)になった時に1点のメールアラート機能が動作します。
※9 DC-IN2は、付属の電源ケーブルまたは別売りの電源分岐ケーブルが適合します。ケーブルを自作される場合は、AWG#24~22サイズの電線および、日本圧着端子製造(株)製ハウジング(XHP-2)と圧着コンタクト(SXH-001T-PO.6)を使用してください。
商品仕様
| 製品名: | LA-5P-P（LAN ⇔デジタルIO ） |
|---|---|
| 型番: | LA-5P-P（LAN ⇔デジタルIO ） |
| メーカー: | ラインアイ |
