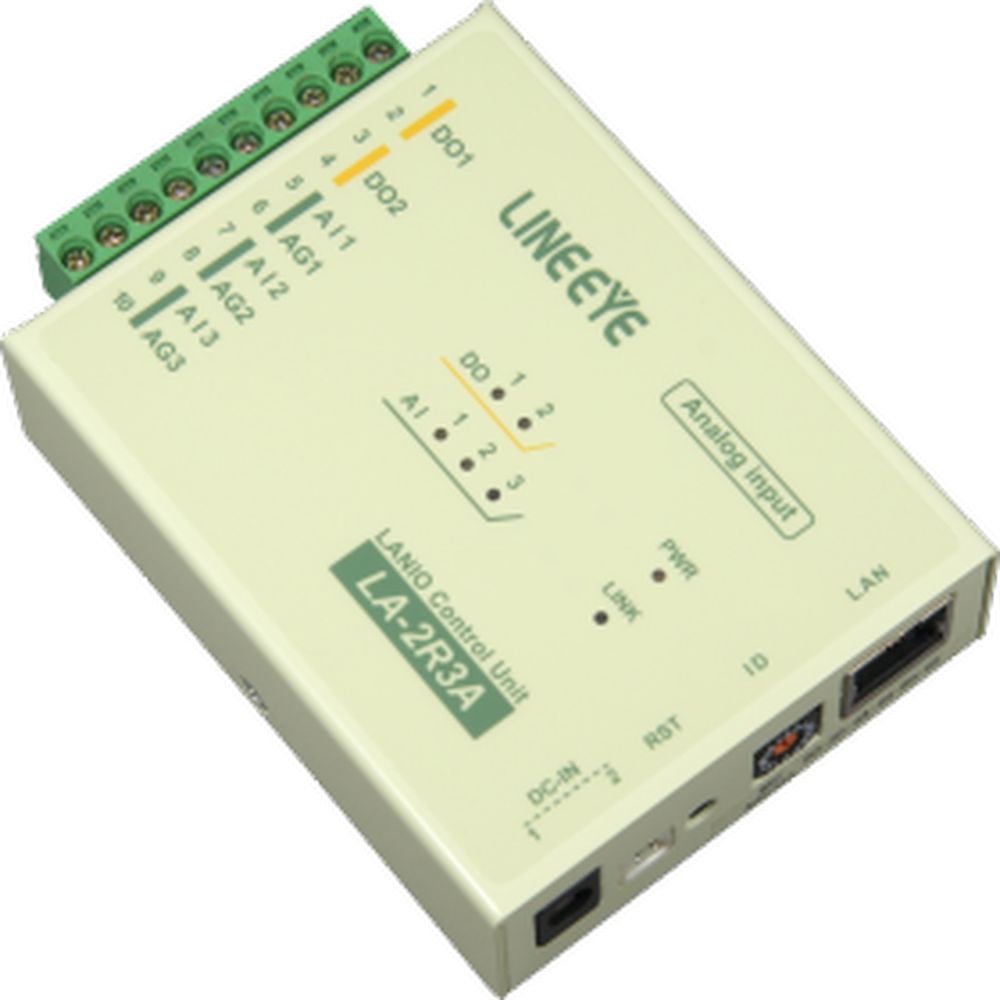

LAN接続型IOユニット LA-2R3A(V2)
製品概要
- 高精度アナログ処理回路を内臓
- チャンネル間350V絶縁仕様のアナログ入力
- チャンネルごとに入力レンジを選択可能
- 入力信号が設定値になった時にメール送信やLED点灯が可能
- アナログ出力モデルとLAN接続で、遠隔地へアナログ信号を伝送
- アナログ出力モデルの接点入力を本機のリレーにPCレスで伝送
LA-2R3Aは、パソコンからLAN(イーサネット)経由で、アナログ入力3点、リレー出力2点を監視制御できるIOユニットです。付属ソフトで電圧と電流のアナログ値を簡単に測定して記録でき、ユーザーアプリケーションから専用コマンドを使って監視制御することも可能です。自律的にアナログ入力状態をアナログ出力モデルに通知してアナログ信号をLAN経由で延長する機能も装備しています。
仕様
| 出力回路 | リレー接点(1a) 出力 2点 |
| 定格制御電圧 | AC250V / DC30V (5A 時) ,DC110V (0.3A 時) |
| 最大負荷 | 電流5A/1点 (抵抗負荷), 10A/2点合計 (抵抗負荷) |
| 最小適用負荷 | DC100mV 100µA |
| リレー寿命 | 電気的寿命: 10 万回以上 ( 抵抗負荷、開閉頻度20 回/ 分) 機械的寿命: 2000 万回以上 ( 開閉頻度180 回/ 分) |
| リレー変更予定について | 2021年10月以降生産分より順次、リレーの部品を変更致します。上記は変更前の仕様です。 変更後の仕様についてはこちらをご覧ください。 比較表PDF (メーカー直リンク) |
| アナログ入力回路 | シングルエンドアナログ入力 3 点 (シグマデルタ型ADC) |
| 入力レンジ ※1 | 電圧: ± 100mV, ± 1V, ± 10V, ± 30V 電流: 0 ~ 20mA 温度 (V2のみ): 熱電対(K, J, T, E, N, R, S, B タイプ) |
| 分解能 | 電圧レンジ: 24bit 電流レンジ: 23bit |
| 測定確度 ※2 | ±30Vレンジ ±(0.05% rdg + 3mV) ±10Vレンジ ±(0.05% rdg + 2mV) ±1Vレンジ ±(0.05% rdg + 0.2mV) ±100mVレンジ ±(0.05% rdg + 50μV) 0-20mA電流レンジ ±0.05% FS 温度レンジ(V2のみ) : 別表参照 |
| データ更新周期 ※3 | 16.6m 秒/チャンネル ~ 316.5m 秒/チャンネル |
| 入力インピーダンス | 1MΩ |
| チャンネル間絶縁 | 350V (AC ピーク/DC) フォトMOS FET リレー絶縁 |
| 入出力端子台 | 着脱式 ヨーロピアン端子台 5.08mm ピッチ 10 極 |
| 適合電線 | 単線 Ø 2.06 ~Ø 0.51mm (AWG24 ~ 12) より線 3.31 ~ 0.21mm2 (AWG24 ~ 12) ※4 電線被覆剥きしろ5mm |
| 締め付け | 0.5 ~ 0.6 Nm |
| 入出力状態表示 | 出力: 赤LED 2 個 入力: 赤LED 3 個 TCP リンク: 赤LED 1 個 電源: 緑LED 1 個 |
| 入出力用電源 | - |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet: IEEE 802.3 |
| LANプロトコル※5 | TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, SMTP |
| LAN状態表示 | RJ45コネクタ部LED:LAN接続状態を表示(通信中、アイドル、全2重Full duplex、半2重Half duplex) |
| ポート番号※6 | TCP, 10003※7, 30718※8 |
| メールアラート機能の対応接点 | AI1~AI3※9 |
| 専用機能 | 入出力延長※10、DOアラート機能(V2のみ)※11 |
| 機器ID設定 | No.0~15 (16ポジション ロータリースイッチで選択※12) |
| 電源 | DC8~30V 無極性 最大3W、 DC-IN1(ACアダプタジャック)またはDC-IN2(ピンヘッダ型2pinコネクタ)の2系統入力※13 |
| 温湿度条件 | 動作温度:-20~55℃、保存温度:-25~75℃、湿度条件:10~95%RH(結露しないこと) |
| 使用雰囲気 | 引火性ガスや腐食性ガスがないこと。ほこり(特に導電性のもの)がひどくないこと |
| 耐ノイズ | ノイズシミュレータにて±1500Vp-p、パルス幅 50nS/1μS、ノーマル/コモンモード |
| 耐電圧 | AC2000V 1分間 リレー出力一括と筐体間、リレー出力一括と電源一括間、リレー出力一括と入力一括間 |
| 絶縁抵抗 | DC500V メガーにて50MΩ以上 入出力一括と筐体間、入出力一括と電源一括間 |
| 適合規格 | RoHS指令(10物質対応) |
| 寸法・質量 | 74×106×30mm(W×D×H)、約280g |
| 取付方法 | 据え置き、または、本体の裏面のM3ネジ穴を利用して固定。 別売りのDIN取付プレート(SI-DIN70/SI-DIN30)を使用して35mmDINレールに取付可能 |
| 付属品 | ユーティリティ&サンプルソフトCD, 電源ケーブル, 取扱説明書, 保証書 |
※1: ±50V以上の電圧を印加しないでください。0-20mAレンジは入力端子台に電流検出用抵抗(250Ωまたは50Ω, 精度±0.1%以下)の外付けが必要です。
※2: 周囲温度0~35℃の確度です。全動作温度範囲での確度は、±30V/±10Vレンジが±(0.1% rdg + 3mV)、±1Vレンジは±(0.1% rdg + 0.3mV)、±100mVレンジは±(0.1% rdg + 70μV)、0-20mA電流レンジは±0.1% FSになります。なお、rdgは読取値に対する確度を、FSはレンジのフルスケールに対する確度を表します。電流の確度は外付け抵抗の誤差を含みません。
※3: 熱電対測定時、最大1.0m 秒/チャンネル が加算されます。
※4: より線の時は棒端子を使用してください。
※5: TCP/IP、UDP/IP以外のプロトコルはユーザーアプリケーションでは使用できません。
※6: セキュリティーポリシーなどの関係から該当TCP/UDPポートへのアクセスがソフトウェアファイアーウォールなどによってブロックされている場合、通信を許可するように設定を変更してください。同様に、ルーター機器などを中継する場合も該当TCP/UDPポートでの通信を許可してください。
※7: WELL KNOWN PORT NUMBERS 以外の任意のポート番号に変更可能です。
※8: LANIOユニットの検索を行わず、IPアドレスにて直接接続を行う場合不要です。
※9: 対応する入力のいずれか(複数指定可)が事前に指定したアナログ入力値になった時にメールアラート機能が動作します。
※10: パソコンの介在なしに、本機能に対応するもう1台のユニットと1対1のネットワーク経由で入出力の延長が可能です。
※11: パソコンの介在なしに、事前に指定した閾値条件とアナログ入力値を比較し、リレー出力を自動制御可能です。
※12: 入力延長機能設定用にNo.15(F)を利用するので機器IDとして利用できるのはNo.0~14となります。
※13: DC-IN2は、付属の電源ケーブルまたは別売りの電源分岐ケーブルが適合します。ケーブルを自作される場合は、AWG#24~22サイズの電線および、日本圧着端子製造(株)製ハウジング(XHP-2)と圧着コンタクト(SXH-001T-PO.6)を使用してください。
| 対応熱電対 | K, J, T, E, N, R, S, B タイプ | |
| 測定温度範囲 | Kタイプ : -200℃ ~ 1370℃ Jタイプ : -210℃ ~ 1200℃ Tタイプ : -200℃ ~ 400℃ Eタイプ : -200℃ ~ 1000℃ Nタイプ : -200℃ ~ 1300℃ Rタイプ : 0℃ ~ 1760℃ Sタイプ : 0℃ ~ 1760℃ Bタイプ : 400℃ ~ 1800℃ |
|
| 冷接点補償 | 内部補償、外部補償 切り替え可能 | |
| 断線検知機能 | オンオフ 切り替え可能(印加電流: 約180nA) | |
| 測定確度※1 | Kタイプ | -50℃ ~ 1370℃ : ±(0.05% rdg + 1.0℃) -200℃ ~ -50℃ : ±(0.05% rdg + 2.0℃) |
| Jタイプ | -50℃ ~ 1200℃ : ±(0.05% rdg + 0.8℃) -210℃ ~ -50℃ : ±(0.05% rdg + 1.6℃) |
|
| Tタイプ | -50℃ ~ 400℃ : ±(0.05% rdg + 1.0℃) -200℃ ~ -50℃ : ±(0.05% rdg + 2.0℃) |
|
| Eタイプ | -50℃ ~ 1000℃ : ±(0.05% rdg + 0.6℃) -200℃ ~ -50℃ : ±(0.05% rdg + 1.2℃) |
|
| Nタイプ | -50℃ ~ 1300℃ : ±(0.05% rdg + 1.5℃) -200℃ ~ -50℃ : ±(0.05% rdg + 3.0℃) |
|
| Rタイプ Sタイプ |
400℃ ~ 1760℃ : ±(0.05% rdg + 3.5℃) 0℃ ~ 400℃ : ±(0.05% rdg + 6.0℃) |
|
| Bタイプ | 800℃ ~ 1800℃ : ±(0.05% rdg + 4.0℃) 400℃ ~ 800℃ : ±(0.05% rdg + 7.5℃) |
|
| 冷接点補償確度※2 | ± 1.0℃ | |
※1: 周囲温度18 ~ 28℃、電源投入 20分後以降の精度です、熱電対の誤差を含みません。
上記の周囲温度範囲を超過する場合、1℃ ごとに各誤差数値の1/20を加算します。
※2: リレー出力がOFFまたは負荷電流 1A以内の場合の確度です。負荷電流が 1Aを超過する場合、0.5℃/A を加算します。 直射日光下など本機の一部が局所的に加熱・冷却される環境においては、冷接点補償精度を保証できません。
商品仕様
| 製品名: | LA-2R3A(V2) |
|---|---|
| 型番: | LA-2R3A(V2) |
| メーカー: | ラインアイ |
