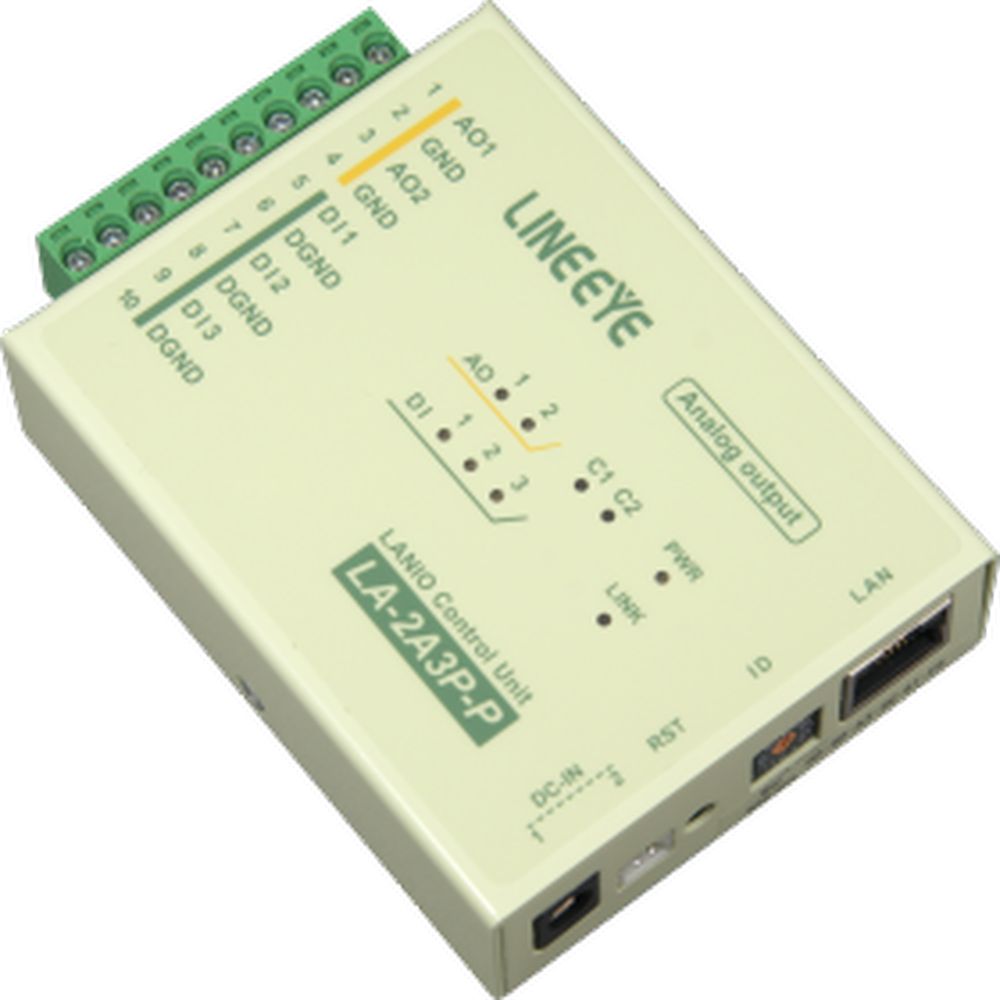

LAN接続型IOユニット LA-2A3P-P
製品概要
- 高精度アナログ処理回路を内臓
- チャンネル毎に電圧出力と電流出力を選択可能
- 電源投入時のアナログ出力初期値を設定可能
- LA-2R3AとLAN経由接続で、遠隔地へアナログ信号を伝送
- 本機の接点入力を対向接続のLA-2R3AのリレーにPCレスで伝送
LA-2A3P-Pは、パソコンからLAN(イーサネット)経由で、アナログ出力2点、ドライ接点入力3点を監視制御できるIOユニットです。電圧出力と電流出力の切り替えやアナログ出力値の設定は付属ソフトで簡単に行え、ユーザーアプリケーションから専用コマンドで制御することも可能です。デジタル入力付きの高精度な電圧・電流発生器としても利用できる製品です。
仕様
| アナログ出力回路 | シングルエンドアナログ出力 2 点 |
| 出力レンジ ※1 | 電圧: ± 10V 電流: 0 ~ 20mA |
| 分解能 | 電圧レンジ: 16bit 電流レンジ: 15bit |
| 設定確度 ※2 | 電圧レンジ: ±(0.05% of Setting + 2mV) 電流レンジ: 0.1~20mA時 ※3 ±(0.05% of Setting + 2μA) |
| 許容負荷 | 電圧レンジ:1KΩ以上 電流レンジ:500Ω以下 |
| データ更新周期 | 最大0.02秒(ネットワークの通信処理能力に依存) |
| デジタル入力回路 | ドライ接点入力 3点 |
| 定格入力抵抗 | off → on 1KΩ以下 on → off 10KΩ以上 |
| 入出力端子台 | 着脱式 ヨーロピアン端子台 5.08mmピッチ 10極 |
| 適合電線 | 単線 Ø2.06 ~Ø0.51mm (AWG24~12) より線 3.31 ~ 0.21mm2 (AWG24~12) ※4 電線被覆剥きしろ5mm |
| 締め付け | 0.5 ~ 0.6 Nm |
| 入出力状態表示 | 出力: 赤LED 2 個 電流モード: 赤LED 2 個 入力: 赤LED 3 個 TCP リンク: 赤LED 1 個 電源: 緑LED 1 個 |
| 入出力用電源 | DC12V 内蔵 |
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知 Ethernet: IEEE 802.3 |
| LANプロトコル※5 | TCP/IP, UDP/IP, ARP, ICMP, SNMP, Telnet, DHCP, BOOTP, HTTP, SMTP |
| LAN状態表示 | RJ45コネクタ部LED:LAN接続状態を表示(通信中、アイドル、全2重Full duplex、半2重Half duplex) |
| ポート番号※6 | TCP, 10003※7, 30718※8 |
| メールアラート機能の対応接点 | DI1~DI3※9 |
| 専用機能 | 入出力延長※10 |
| 機器ID設定 | No.0~15 (16ポジション ロータリースイッチで選択※11 |
| 電源 | DC8~30V 無極性 最大3.5W、 DC-IN1(ACアダプタジャック)またはDC-IN2(ピンヘッダ型2pinコネクタ)の2系統入力※12 |
| 温湿度条件 | 動作温度:-20~55℃、保存温度:-25~75℃、湿度条件:10~95%RH(結露しないこと) |
| 使用雰囲気 | 引火性ガスや腐食性ガスがないこと。ほこり(特に導電性のもの)がひどくないこと |
| 耐ノイズ | ノイズシミュレータにて±1500Vp-p、パルス幅 50nS/1μS、ノーマル/コモンモード |
| 耐電圧 | 規定なし |
| 絶縁抵抗 | DC500Vメガーにて50MΩ以上 入出力一括と筐体間、入出力一括と電源一括間 |
| 適合規格 | RoHS指令(10物質対応) |
| 寸法・質量 | 74×106×30mm(W×D×H)、約280g |
| 取付方法 | 据え置き、または、本体の裏面のM3ネジ穴を利用して固定。 別売りのDIN取付プレート(SI-DIN70/SI-DIN30)を使用して35mmDINレールに取付可能 |
| 付属品 | ユーティリティ&サンプルソフトCD, 電源ケーブル, 取扱説明書, 保証書 |
※1: 電圧を印加しないでください。電圧出力時に出力をショートしないでください。
※2: 周囲温度0~35℃の確度です。全動作温度範囲での確度は、電圧が±(0.1% of Setting + 3mV)、電流が±(0.1% of Setting + 3μA)になります。なお、of Settingは設定値に対することを表します。
※3: 0.1mA未満は確度の保証はありません。
※4: より線の時は棒端子を使用してください。
※5: TCP/IP、UDP/IP以外のプロトコルはユーザーアプリケーションでは使用できません。
※6: セキュリティーポリシーなどの関係から該当TCP/UDPポートへのアクセスがソフトウェアファイアーウォールなどによってブロックされている場合、通信を許可するように設定を変更してください。同様に、ルーター機器などを中継する場合も該当TCP/UDPポートでの通信を許可してください。
※7: WELL KNOWN PORT NUMBERS 以外の任意のポート番号に変更可能です。
※8: LANIOユニットの検索を行わず、IPアドレスにて直接接続を行う場合不要です。
※9: 対応する入力のいずれか(複数指定可)が事前に指定したアナログ入力値になった時にメールアラート機能が動作します。
※10: パソコンの介在なしに、本機能に対応するもう1台のユニットと1対1のネットワーク経由で入出力の延長が可能です。
※11: 入力延長機能設定用にNo.15(F)を利用するので機器IDとして利用できるのはNo.0~14となります。
※12: DC-IN2は、付属の電源ケーブルまたは別売りの電源分岐ケーブルが適合します。ケーブルを自作される場合は、AWG#24~22サイズの電線および、日本圧着端子製造(株)製ハウジング(XHP-2)と圧着コンタクト(SXH-001T-PO.6)を使用してください。
商品仕様
| 製品名: | LA-2A3P-P |
|---|---|
| 型番: | LA-2A3P-P |
| メーカー: | ラインアイ |
