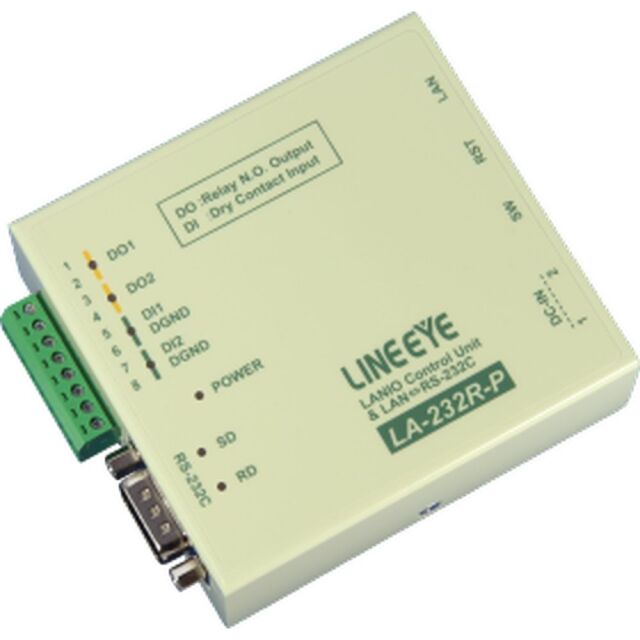

デジタル入出力 + RS-232C⇔LAN変換 LA-232R-P
製品概要
- 1台で接点信号とシリアル通信をLANに変換、監視可能
- 入出力表示LEDと着脱式端子台を装備
- 外来ノイズに強い手のひらサイズの小型金属筐体
- Windows用仮想COMポートドライバを標準添付
- LANによるPCレスの接点信号・シリアル通信ラインの延長動作
- 設定IPアドレスが不明な時に便利な初期化スイッチを装備
- 無極性DC電源入力、ACアダプタと外部電源の2系統給電に対応
パソコンからLANネットワーク経由でシリアル機器と通信データをやり取りしながら、接点出力による遠隔ON/OFF操作や信号入力の監視が可能です。シリアル機器に接点信号の出力がある場合は、シリアル信号とともにLAN経由でパソコンで受信できます。シリアル機器周辺にセンサー(入力)や警報器(出力)を増設するといった応用にも役立ちます。
仕様
| LANインターフェース | RJ45コネクタ 10Base-T/100Base-TX自動検知可能 Ethernet:IEEE 802.3 |
| LANプロトコル※1 | TCP/IP, UDP/IP, ARP, ICMP, SNMP, TFTP, Telnet, DHCP, BOOTP, HTTP, Auto IP |
| 初期設定・管理 | DeviceInstaller, Webマネージャー, Telnet, Windows用簡易設定ツール |
| 監視制御機能 | LANからの専用コマンドで入出力を監視制御 |
| 出力仕様 | リレー出力 接点1a、制御電圧:AC250V/DC30V、最大負荷:5A/1点(抵抗負荷) |
| リレー寿命 | 電気的寿命: 10 万回以上 (抵抗負荷、開閉頻度20 回/ 分) 機械的寿命: 2000 万回以上 (開閉頻度180 回/ 分) |
| リレー変更予定について | 2021年10月以降生産分より順次、リレーの部品を変更致します。上記は変更前の仕様です。 変更後の仕様についてはこちらをご覧ください。 比較表PDF (メーカー直リンク) |
| 入力仕様 | ドライ接点入力 フォトカプラ絶縁仕様、定格入力抵抗:off→on:1KΩ以下、on→off:10KΩ以上 |
| 入出力端子台 | 着脱式 3.81mmピッチ 8極 適合電線:単線、より線 AWG28~16 |
| 通信変換機能 | LAN <-> RS-232C |
| シリアルポート | RS-232C |
| コネクタ/端子台 | DSUB 9pinコネクタ オス (インチネジ) |
| シリアル信号 | SD, RD, RTS, CTS, DSR、DTR DTE配列 |
| 同期方式・通信速度 | 調歩同期(非同期), 300bps~921.6kbps |
| データフレーム構成 | Data bits [7 or 8] + Parity [Even / Odd / None] + Stop bits [1/2] |
| フロー制御 | XON/XOFF, RTS/CTS |
| LED | 入出力状態、通信データ、LANリンク状態(RJ45コネクタ上) |
| スイッチ | ディップスイッチ5連、リセット/初期化スイッチ |
| 電源 | DC6V ~ 30V 無極性 最大2.3W 付属ACアダプターまたはDC-IN端子より供給 |
| 動作温度・湿度※2 | 動作:-20 ~ 60 ℃, 保存:-25 ~ 75 ℃ 10 ~ 95%RH |
| 耐電圧 | AC2000V 1分間 リレー出力一括と筐体間、リレー出力一括と電源一括間、リレー出力一括と入力一括間 |
| 絶縁抵抗 | DC500V メガーにて50MΩ以上 入出力一括と筐体間、入出力一括と電源一括間 |
| 適合規格 | RoHS指令(10物質対応) |
| 寸法・質量 | 84(W)×99(D)×30(H)mm, 約290g |
| 取付方法 | 裏面M3ネジ穴利用、DINレール取付(要オプション)、磁石取付(要オプション) |
| 付属品 | ACアダプタ,ユーティリティCD,取扱説明書,保証書 |
※1 TCP/IP、UDP/IP以外のプロトコルはユーザーアプリケーションでは使用できません。
※2 付属ACアダプタ使用時は動作温度0~40℃、 保存温度-20~70℃となります。
商品仕様
| 製品名: | LA-232R-P |
|---|---|
| 型番: | LA-232R-P |
| メーカー: | ラインアイ |
