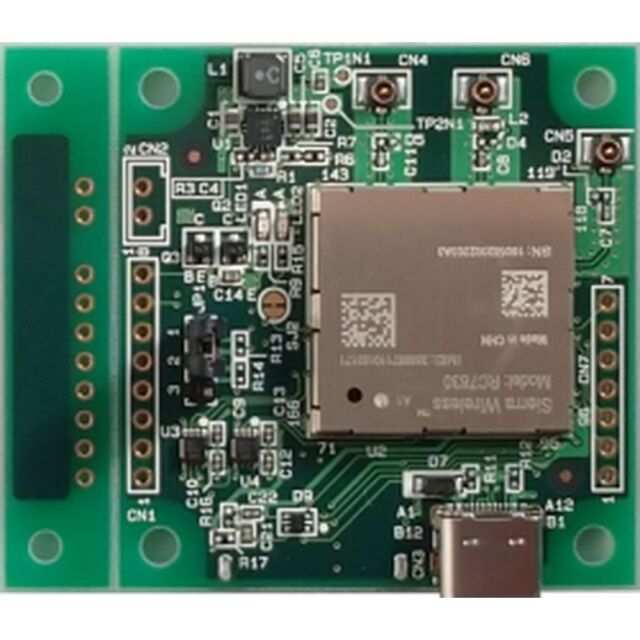

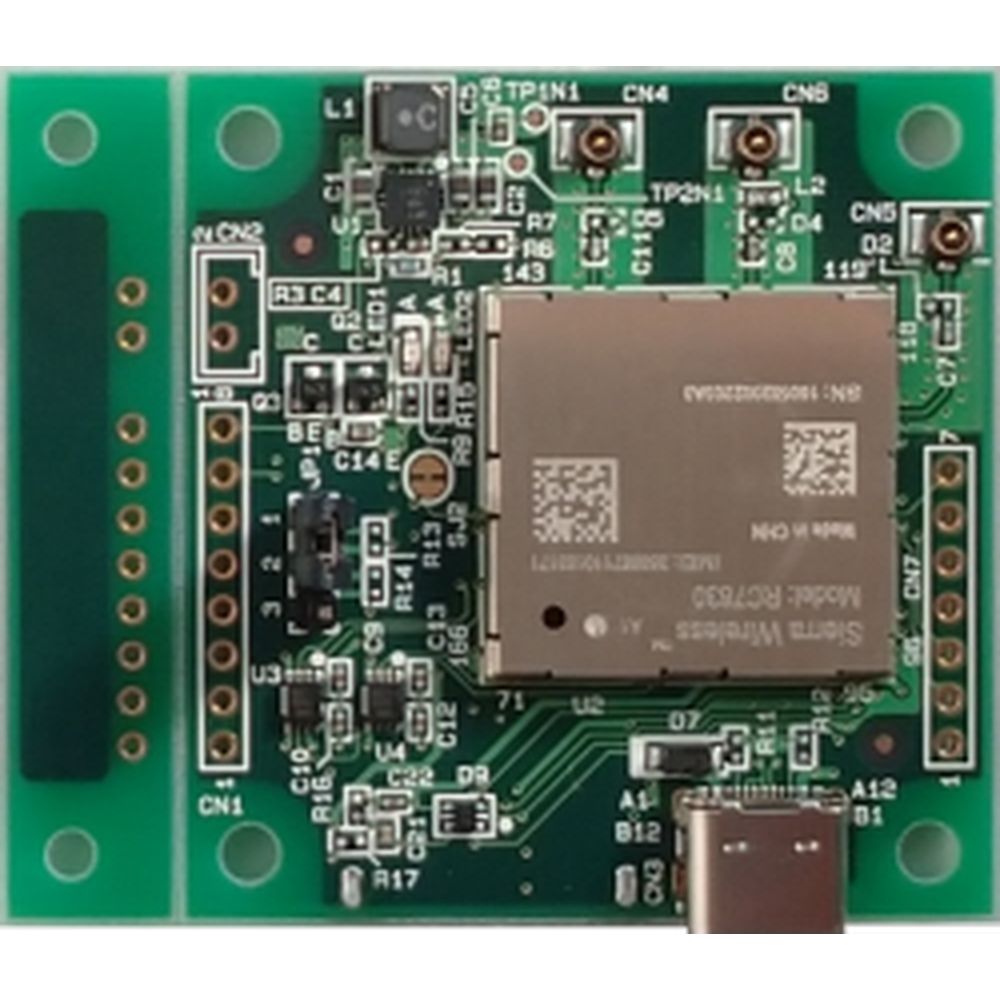

LTE-CAT4無線モジュールRC7630組込み評価ボード EB-RC7630
製品概要
- NTTドコモ、KDDIのSIMおよび両社回線のMVNOのSIMを利用して迅速な評価が可能
- UARTまたはUSBからのATコマンドにより簡単に制御
- UART信号レベルは3.3V 系と供給電源系を選択可能
- GPSやQZSS などに対応したGNSS 機能を搭載
- GPIO、ADCなど多くの端子をコネクタから取り出し可能
- 3~5.5Vdc入力対応の高効率昇降圧スイッチング電源回路搭載
- タンタル・電解コンデンサレスの高信頼性、長寿命設計
- 人が触れやすいコネクタやアンテナ端子にESD保護素子を搭載
- RoHS対応で環境に配慮した組込み設計に最適
組み込み評価ボードのみの型番 EB-RC7630-BN をラインナップ
携帯電話網(LTE回線)に接続して利用するIoT機器の開発に役立つシエラワイヤレス社製LTE Cat.4モジュールRC7630の組込み基板モジュールです。
最小限の変更で既存製品にLTEによる高速通信機能を増設追加する用途やシエラワイヤレスLTE Cat.4モジュールRC7630の多くの機能を手早く評価する時にも便利な製品です。
仕様
| 型番 | EB-RC7630 | EB-RC7630-BN |
| 搭載無線モジュール | RC7630※1 | |
| 移動通信の規格 | LTE Cat-4 バンド:B1, B3, B5, B7, B8, B18, B19, B21 |
|
| 無線速度 | 下り: 最大150Mbps 上り: 最大50Mbps |
|
| 内蔵プロトコル | TCP、UDP、FTP、HTTP、HTTPS | |
| アンテナ端子 | MHF1(U.FL)コネクタ | |
| 適合SIM※2 | マイクロSIM カード | |
| GNSS機能※3 | GPS/Galileo/GLONASS/BeiDou/QZSS | |
| UARTインターフェース | ピンヘッダコネクタ(2.54mm ピッチ) TXD、RXD、RTS、CTS |
|
| 信号レベル | 3.3V系または外部電源電圧 | |
| 通信速度 | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200(デフォルト), 230400, 921600 | |
| USBインターフェース | Type-Cコネクタ USB2.0 | |
| LED | 電源、モジュール起動中 | |
| 電 源 | 3~5.5Vdc CN1またはCN2、またはCN3(USBバスパワー)給電 |
|
| 消費電力 | 最大4.5W※4 | |
| 動作温度 / 保存温度 | -25~70℃ / -25~80℃ | |
| 動作湿度 / 保存湿度 | 20~90%RH / 20~90%RH(結露なきこと) | |
| 基板寸法 / 基板質量 | 56(W)x48(D)x12(H)mm /約15g | |
| 付属品 | LTEアンテナ(2個)、SMA/U.FL変換ケーブル(2個)、ピンヘッダ、クイックスター トガイド、回路図 | なし(組込み評価ボードのみ) |
※1: NTTドコモ、KDDIの相互接続性試験IOTに合格済み。(各キャリア対応のファームウェアをSierra Wireless社WEBサイトからダウンロード可能)
※2: 内蔵eSIMによるReady-To-Connect機能を利用する時は不要。
※3: USBインターフェースからのみ利用可能。
※4: 瞬間的なピーク電力。通常、TCPクライアント接続時でも最大3W、平均0.5W 程度です。
商品仕様
| 製品名: | EB-RC7630 |
|---|---|
| 型番: | EB-RC7630 |
| メーカー: | ラインアイ |
