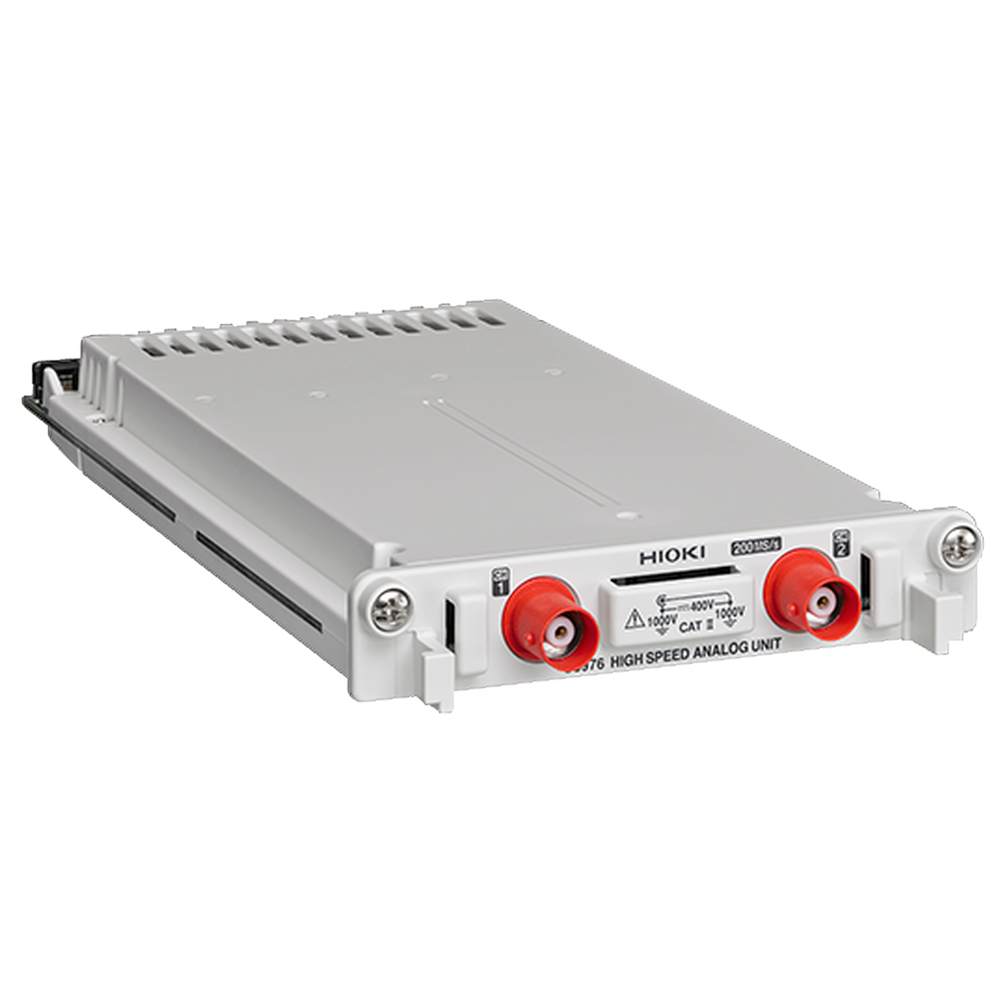

高速200MS/s, 絶縁入力
特徴
- 200MS/sの高速サンプリングで高速現象を確実にキャッチ
- 絶縁入力（対地間AC, DC 1000V）
- 12bit A/Dによる高分解能測定
- MR6000専用
| メモリハイコーダに装着して使用します。 ※入力コード類は付属しませんので、別途ご購入願います。 |
|
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
| 測定機能 | チャネル数：2 ch 電圧測定 |
| 入力端子 | 絶縁BNC端子 (入力抵抗1 MΩ, 入力容量22 pF) 対地間最大定格電圧：AC, DC 1000 V （入力と本体間は絶縁、入力ch~筐体間、各入力ch間に加えても壊れない上限電圧） |
| 測定レンジ | 100, 200, 400 mV f.s. 1, 2, 4, 10, 20, 40, 100, 200, 400 V f.s., 12レンジ 測定/表示可能なAC電圧: 280 Vrms ローパスフィルタ: 5/500/5 k/1 MHz |
| 測定分解能 | 測定レンジの1/1600 (12bit A/Dを使用) |
| 最高サンプリング速度 | 200 MS/s (2チャネル同時サンプリング) |
| 測定確度 | ±0.5% f.s. (フィルタ5 Hz, ゼロ位置確度を含む) |
| 周波数特性 | DC~30 MHz -3dB, AC結合時: 7 Hz~30 MHz -3dB |
| 入力結合 | AC/DC/GND |
| 最大入力電圧 | DC 400 V (直接入力時), DC 1000 V（9665使用時） |
| 寸法・質量 | 106W × 19.8H × 196.5D mm, 280 g |
付属品：
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | U8976 |
|---|---|
| 型番: | U8976 |
| メーカー: | 日置電機 |
