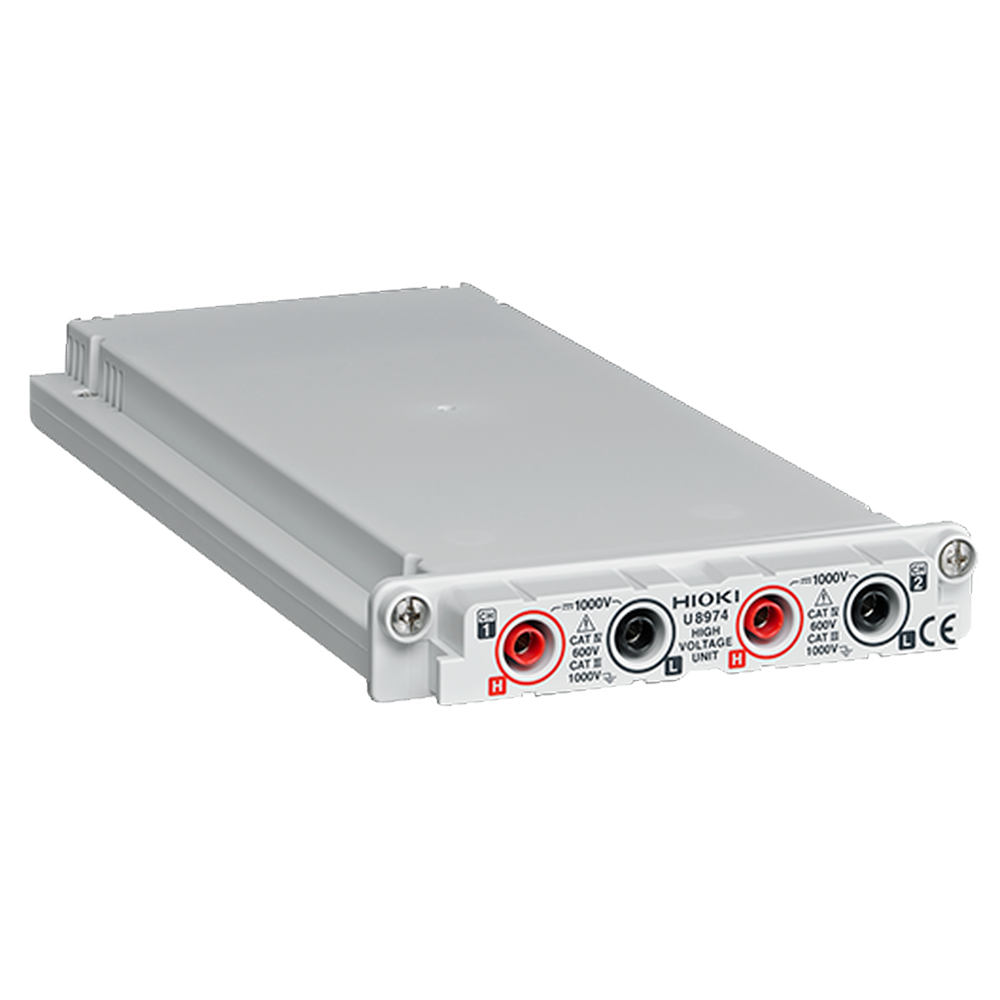

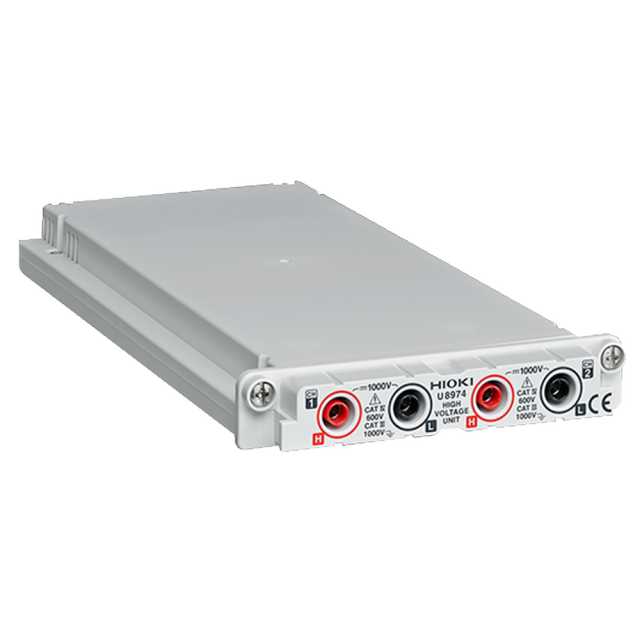

高電圧ダイレクト入力測定
特徴
- 2チャネルDCV, ACV高電圧入力可能な入力ユニット
- DC1000V, AC700Vまでダイレクト測定可能
- メモハイシリーズと組合せて使用 （使用可能機種に制限あり）
- 1MS/秒の高速サンプリング
- 絶縁入力
| メモリハイコーダに装着して使用します。 ※入力コード類は付属しませんので、別途ご購入願います。 |
|
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
| 測定機能 | チャネル数：2ch電圧測定, DC/RMSの切り替え機能 対地間最大定格電圧：AC/DC1000 V測定カテゴリIII，AC/DC600 V測定カテゴリIV |
| 入力端子 | バナナ入力端子 (入力抵抗4 MΩ, 入力容量5 pF) |
| 測定レンジ | 200 mV/div~50 V/div (モードDC), 8レンジ 500 mV/div~50 V/div (モードRMS), 7レンジ |
| 測定分解能 | 測定レンジの1/1600 (16bit A/Dを使用) |
| 最高サンプリング速度 | 1MS/s |
| 測定確度 | ±0.25%f.s. (フィルタ5 Hz, ゼロ位置確度含む) |
| RMS測定 | RMS確度: ±1.5% f.s. (DC, 30 Hz~1 kHz), ±3% f.s. (1 kHz~100 kHz) 応答時間: 高速150 ms, 中速500 ms, 低速2.5 s |
| 周波数特性 | DC~100 kHz (-3dB) |
| 入力結合 | DC/GND |
| 最大入力電圧 | DC 1000 V, AC 700 V |
| 寸法・質量 | 106W × 19.8H × 196.5D mm, 230 g |
付属品：
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | U8974 |
|---|---|
| 型番: | U8974 |
| メーカー: | 日置電機 |
