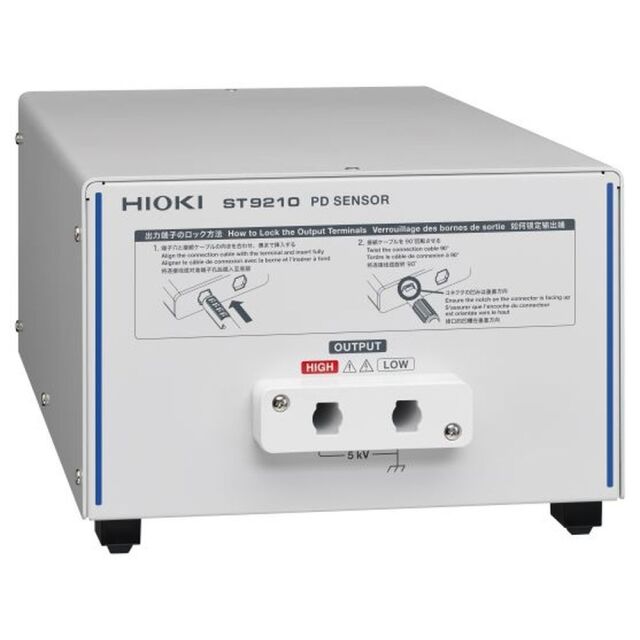

HIOKI 部分放電センサ ST9210

既存試験器との柔軟な組み合わせが可能

モーターコイルなどの部分放電検査を、すでにお使いのAC耐圧試験器と組み合わせて行う場合、本器とST4200 部分放電検出器を新たに組み合わせることで、容易に部分放電検出システムを構成できます。

基本仕様

測定チャネル数	1チャネル
最大入力電圧	測定カテゴリなし AC 5 kV rms、DC 5 kV、7.07 kV peak
対地間最大定格電圧	測定カテゴリなし予想される過渡過電圧 0 V AC 5 kV rms、DC 5 kV、7.07 kV peak
入力チャネル (絶縁耐圧試験器接続用)	バナナ端子(特殊形状)(製品表記:INPUT HIPOT TESTER)
出力チャネル (測定対象接続用)	バナナ端子(特殊形状)(製品表記:OUTPUT
AC部分放電センサ出力	BNC端子 ×2(製品表記:AC PD、AC VOLTAGE)
ブロッキングコイルインダクタンス	14 mH ±20%
カップリングコンデンサー容量	1.33 nF ±10%
測定可能な被試験体の静電容量範囲	10 nF以下

一般仕様

使用場所	屋内使用、汚染度2、高度2000 mまで
使用温湿度範囲	0℃~40℃、80% RH以下(結露しないこと)
保存温湿度範囲	－10℃~50℃、80% RH以下(結露しないこと)
適合規格	安全性 EN 61010
外形寸法	筐体:約215W × 132H × 360D mm(突起物を含まない) 保護接地線:約2000 mm
質量	約3.57 kg
製品保証期間	メーカー保証3年間
付属品	使用上の注意(0990A907) 取扱説明書
オプション	L2265 加工用リード L2266 加工用リード L2270 接続ケーブル L2271 接続ケーブル L9218 接続ケーブル
