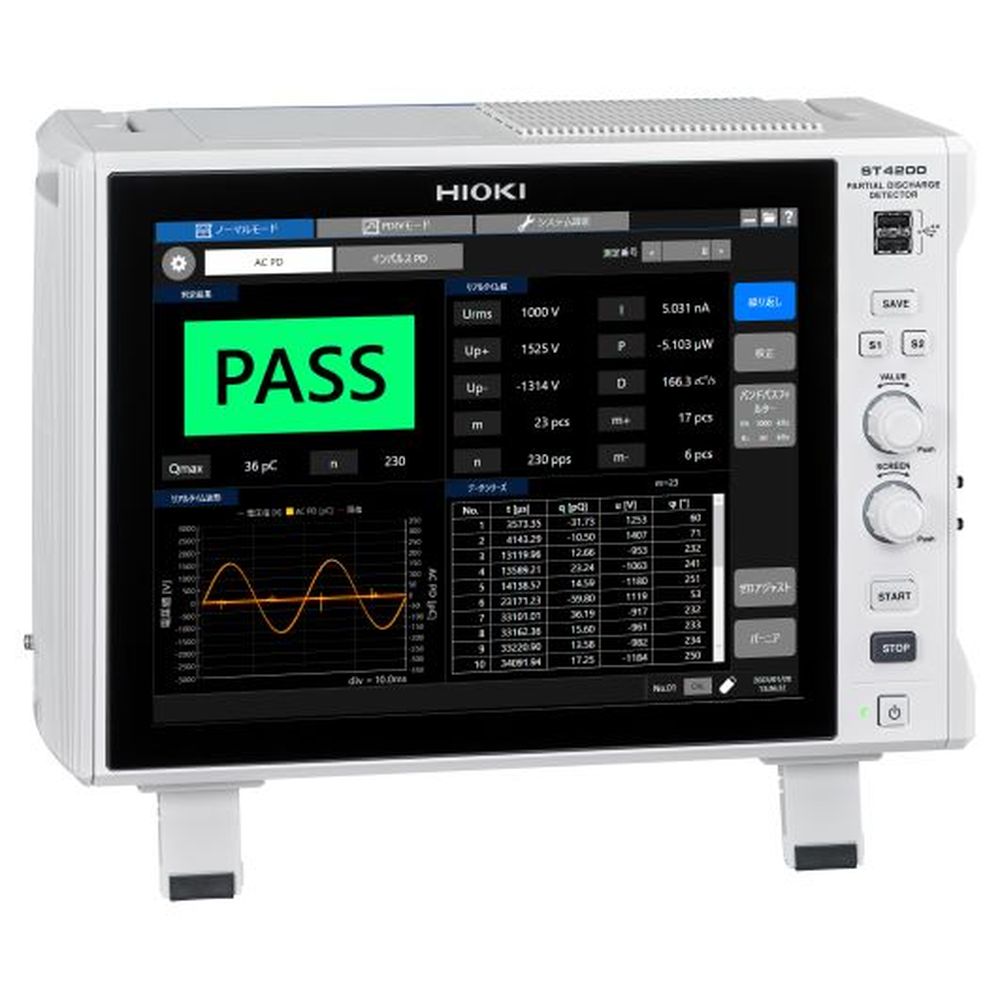

HIOKI 部分放電検出器 ST4200-50

特長

• デュアルモード部分放電検出：AC PDおよびインパルスPD検出
• 高周波CTを用いたノイズに強い部分放電検出
• 高電圧リレーボックスSW2001に対応

ノイズに強い部分放電検出でEVモーターの品質を向上

部分放電検出器ST4200は、高電圧リレーボックスSW2001と組み合わせることで、モーター生産試験向けの包括的な部分放電（PD）検出とシームレスなシステム統合を実現します。
ST4200の高周波CTによるPD検出は、PD検出にマイクロ波アンテナを使用する場合に問題となる、生産ラインでのノイズ干渉を軽減します。

部分放電試験がEVモーターにとって重要である理由

EVモーターは、SiCやGaNなどのパワー半導体の高電圧・高速スイッチングにより、大きな課題に直面しています。
これにより、インバーターのサージノイズが深刻化し、モーターの絶縁に多大な影響を及ぼします。
絶縁抵抗や耐電圧試験などの従来の試験では、このような潜在的な問題を検出できないおそれがあります。

潜在的な絶縁不良の検出を大幅に向上

デュアルモード部分放電検出

AC PD 試験（IEC 60270 および IEC 60034-27-1 準拠）とインパルスPD試験（IEC 61934 Ed. 2 および IEC60034-27-5 準拠）により、モーター巻線の潜在的な絶縁不良を検出します。
選択可能なPD試験により、各モーターの特定のニーズに合わせて検査プロセスをカスタマイズし、潜在的な欠陥の検出を最大限に高めることができます。

生産ラインでも信頼性の高いPD試験が可能

高周波CTを用いたノイズに強い部分放電検出

高周波CTによるPD試験では、マイクロ波アンテナを使用した生産ラインでのPD試験におけるノイズ干渉や、試験設備の配置が測定結果に与える影響を低減します。
この試験方法は、マイクロ波アンテナ方式では難しい完成モーターのインパルス部分放電試験にも適用できます。

ノイズの影響を低減するシンプルなシステム設計

高電圧リレーボックスSW2001 との連携

ST4200をSW2001と組み合わせることで、検査システムを簡素化し、ノイズの影響を低減できます。
複数の機器が統合され、ケーブル配線や相互接続が最小限に抑えられることで、計測環境がシンプルになり、電磁妨害（EMI）、グラウンドループ、容量結合などの潜在的なノイズ源を効果的に低減できます。
これにより、より正確で信頼性の高い測定が実現します。

仕様

AC PD 測定

インパルスPD 測定

検出方式	IEC 61934 Edition 2.0 および IEC 60034-27-5 に基づく CT とデジタルフィルタによる放電電流検出
サンプリング速度	200 MS/s
測定項目	【ノーマルモード】 PD ピーク放電量（Qpk）、パルス列中の PD 発生数（m） 【PDIVモード】（ノーマルモードの値に追加して次の値） PD 発生開始電圧（PDIV）, 繰り返し PD 発生開始電圧（RPDIV）, 繰り返し PD 消滅電圧（RPDEV）, PD 消滅電圧（PDEV）, 繰り返し PD ピーク放電量（RQpk）

高電圧発生源 制御

AC PD 測定, インパルスPD 測定 共通
