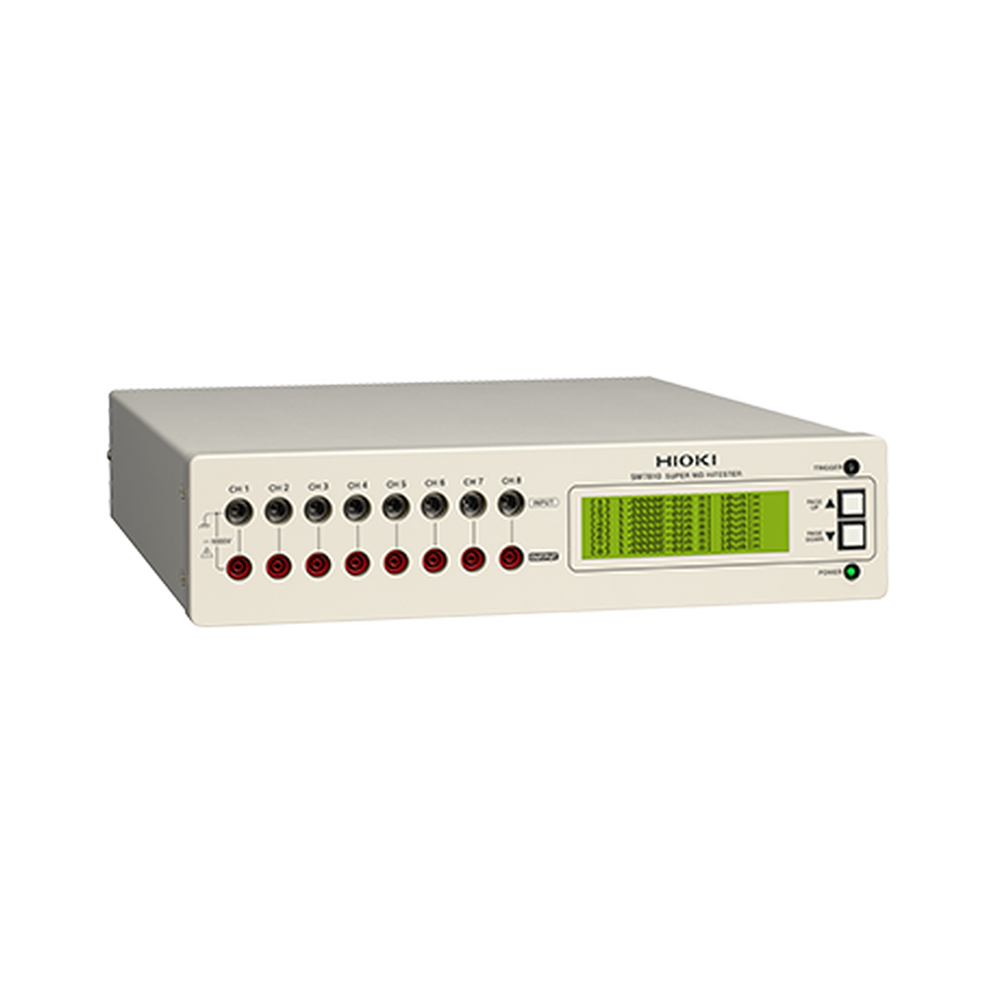

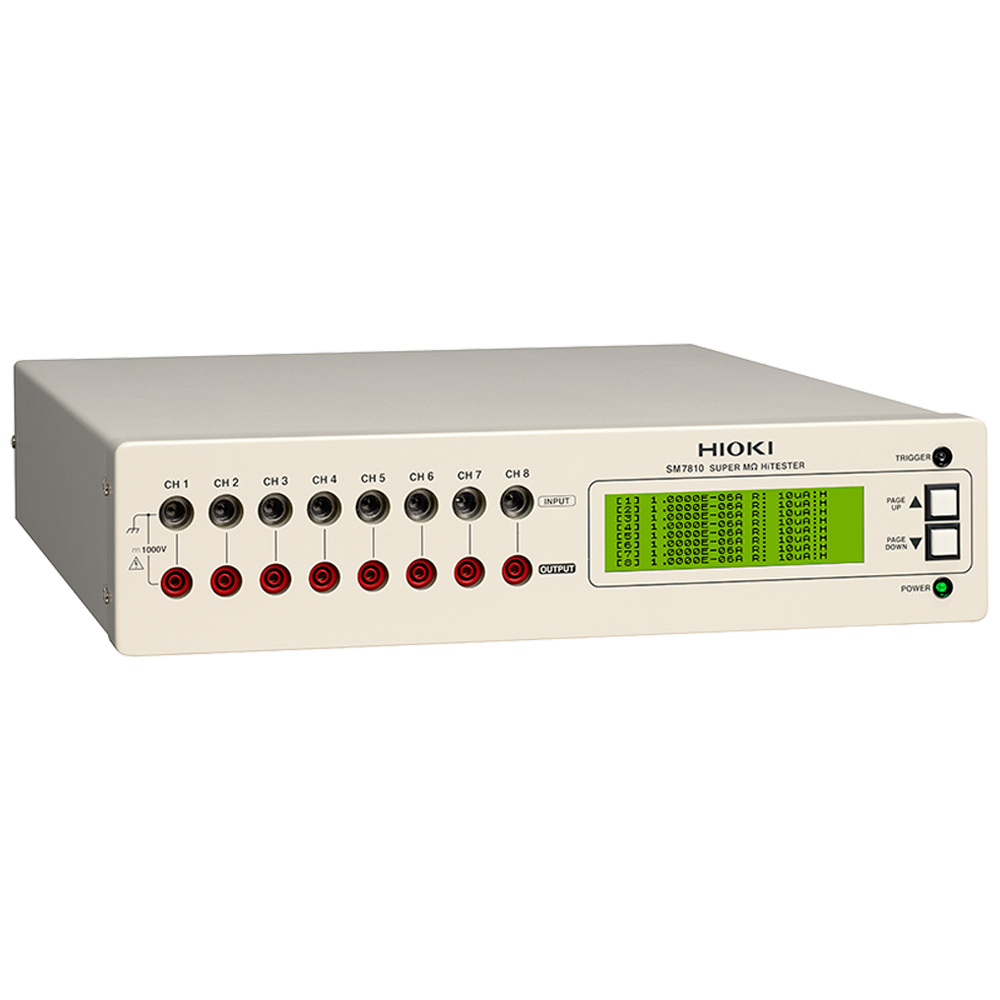

SM7810-20 (AC220V仕様)
MLCC漏れ電流測定に最適な8ch検査システム
- MLCCの漏れ電流検査を最速6.8msの高速測定、8ch同時測定
- 大電流レンジ （1mA） で高容量MLCCの漏れ電流を高速に測定
- コンタクトチェック機能により検査の信頼性を向上
- 各chごとの個別設定により、フレキシブルなシステムの構築が可能
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) ウォームアップ時間 1時間以上 | |
| チャネル数 | 8チャネル(並列に同時測定) |
| 印加電圧 | 外部電源から供給(背面電圧入力コネクタに入力) |
| 測定範囲 | 電流: 1 pA~1 mA, |
| レンジ構成: 100 pA/ 1 n/ 10 n/ 100 n/ 1 μ/ 10 μ/ 100 μ/ 1 mA | |
| 抵抗: 1 × 10^2~1 × 10^15 Ω (抵抗は設定した測定電圧と電流値から算出) | |
| 測定速度 INDEX 代表値 | FAST: 6.8 ms, MED: 26.0 ms, SLOW: 100.0 ms, SLOW2: 320.0 ms |
| 基本確度 1μAレンジFAST値 | 電流確度: ±(2.0+ (0.5 μA÷電流測定値) ) % |
| 抵抗確度: 上記に印加電圧側の確度を加算 | |
| 印加電圧設定 | 0.1 V~1000 V (分解能0.1 V) |
| コンタクトチェック機能 | 測定容量値を判定基準値と比較してコンタクト状態を判定 |
| その他機能 | トリガディレイ, 平均化, 治具容量オープン補正, 測定値比較・判定 (コンパレータ), 治具オープン補正, 設定状態バックアップ, LCD表示の 消灯/点灯 |
| インタフェース | GP-IB, RS-232C, EXT I/O |
| 電源 | SM7810: AC 100/110 V, 50/60 Hz, 30 VA |
| SM7810-20: AC 220 V, 50/60 Hz, 30 VA | |
| 寸法・質量 | 425W × 99H × 488D mm, 10.5kg |
| 付属品 | 電源コード ×1, 取扱説明書 ×1, 電圧入力用コネクタL2220 ×1, ヒューズ ×1 (インレットに内蔵), ゴム足 ×4 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | SM7810-20 |
|---|---|
| 型番: | SM7810-20 |
| メーカー: | 日置電機 |
