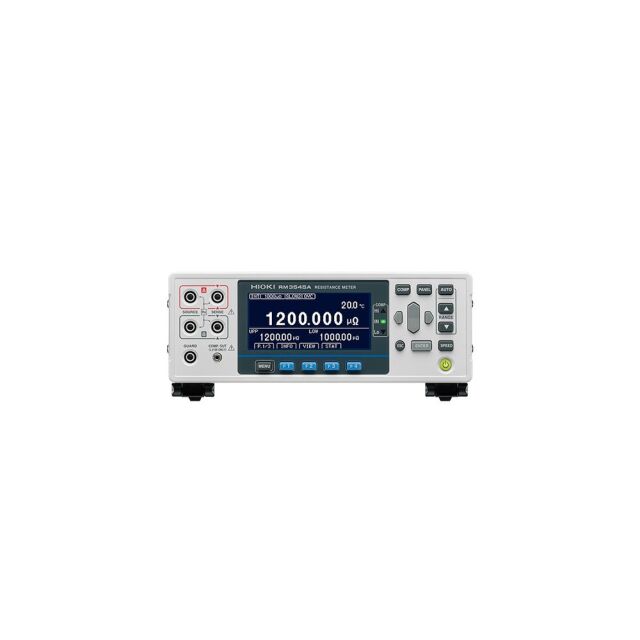

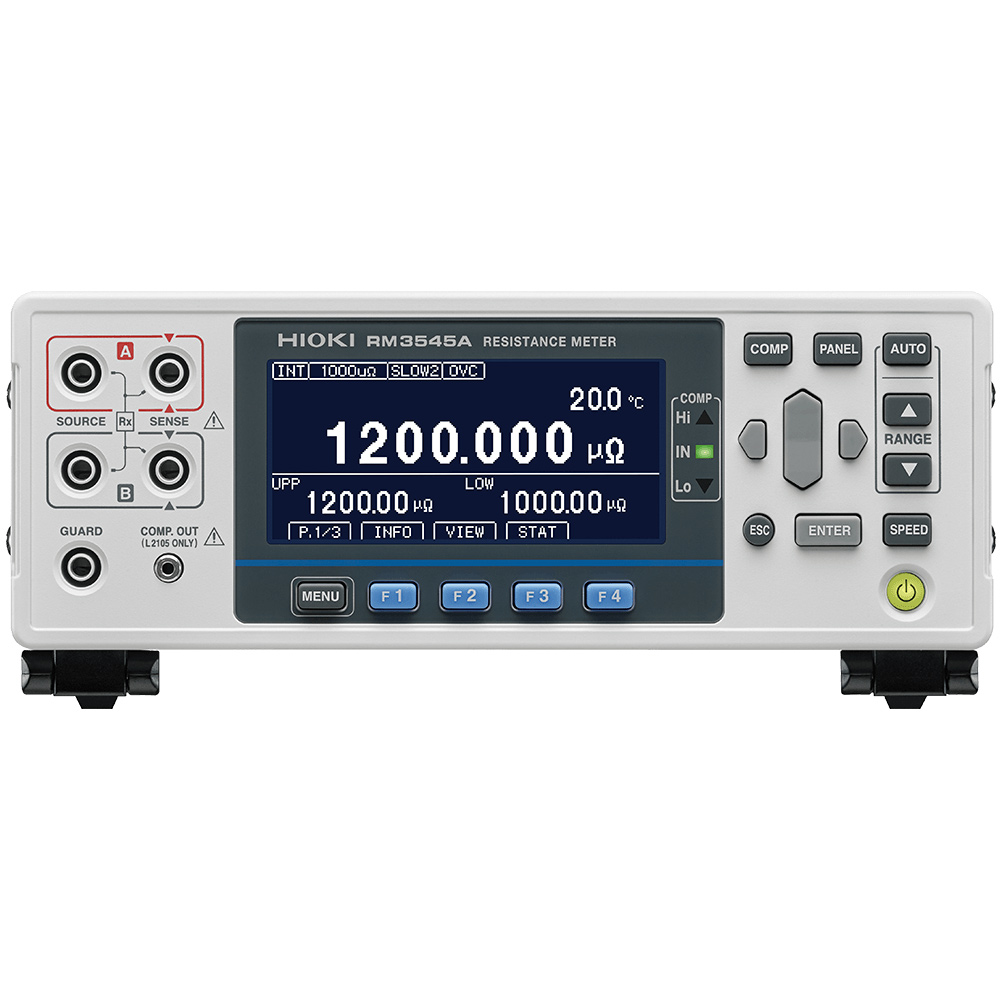

HIOKI 抵抗計 RM3545A
- バッテリーやモーター、電子部品などの開発時に低い抵抗値を正確に測定
- 最小分解能1 nΩ の1000 μΩレンジを新たに搭載。確度は最高クラスの0.045% rdgを実現
- 生産ラインに組み込むことで開発時と同じ測定精度の検査が可能
- 最大132チャネル(4端子法)まで対応(スイッチメインフレームSW1002と組み合わせ時)
- 最大20チャネル(4端子法)まで対応(マルチプレクサユニット Z3003を2枚搭載時。RM3545A-2のみ)
- 低抵抗測定レンジでも測定スピード最速21 ms (*1)
*1: 10 mΩレンジまたは100 mΩレンジで、PRモードON、測定スピードFAST、外部トリガーを使う場合
仕様
基本仕様 (確度保証期間 1年)
| 抵抗測定レンジ (13レンジ) |
[レンジ, 最大表示, 分解能, 測定電流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ(100 MΩレンジ高精度モード): 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下 |
| 代表確度 ※ High モード, OVC 機能 ON, SLOW2, ゼロアジャストなし |
1000 μΩレンジ: ±0.045% rdg ±0.010 % f.s. 10 mΩレンジ: ±0.045% rdg ±0.001 % f.s. 100 mΩレンジ: ±0.045% rdg ±0.001 % f.s. 1000 mΩレンジ: ±0.012% rdg ±0.001 % f.s. 1000 Ωレンジ: ±0.006% rdg ±0.001 % f.s. |
| 測定電流 | Highモード: 1000μΩ(1 A)~1000 MΩ(1 μA以下) Lowモード: 100 mΩ(100 mA)~100 Ω(1 mA) ローパワーモード(LP): 測定電流および開放電圧を20 mVに抑えたローパワー測定 LP1000 mΩ(1 mA)~LP1000 Ω(5 μA) |
| 測定スピード | FAST, MEDIUM, SLOW1, SLOW2 |
| 経路抵抗の許容値 ※参考値 SOURCE BとSOURCE Aの間の経路抵抗(測定対象以外) |
100 mΩ 以下(PR モード OFF)のレンジ: 2.6 Ω 100 mΩ 以下(PR モード ON)のレンジ: 3.5 Ω 1000 mΩレンジ: 15 Ω 10 Ωレンジ: 150 Ω 100 Ωレンジ: 100 Ω 10 kΩレンジ: 500 Ω 100 kΩ 以上のレンジ: 1 kΩ |
| 最大開放端子電圧 | 1000 Ω以下のレンジ: 8.0 V 10 kΩ以上のレンジ:20 V |
| 温度測定 | サーミスタセンサー(Z2001[付属品]): -10.0℃~99.9℃ アナログ入力(放射温度計など): DC 0 V~2.0 V |
| 内蔵マルチプレクサ (内蔵オプション, RM3545A-2のみ) | マルチプレクサユニット Z3003 搭載可能数:最大2 ユニット 最大チャネル数:20チャネル(4 線式), 42 チャネル(2 線式) 切替時間:30 msec |
| 外付けマルチプレクサ (外付けオプション) | スイッチメインフレーム 最大チャネル数(SW1001): 33 チャネル(4 線式) 最大チャネル数(SW1002): 132 チャネル(4 線式) 切替時間:11 msec |
| インターフェイス | LAN(TCP/IP, 10BASE-T/100BASE-TX), RS-232C(最大115200 bps, プリンタ I/F兼用), USB, EXT I/O(D-sub 37ピン), アナログ出力 (D/A出力電圧範囲, DC 0 V ~ 1.5 V) |
| 機能 | コンタクトチェック, ゼロアジャスト(各レンジ±50%of full scale以内)*1, ゼロアジャストフリー確度保証, OVC機能, 接触改善機能(最大印加電圧 5 V, 最大電流 10 mA), ローパワーモード(最大開放電圧20 mV), オートホールド機能, コンパレータ, 温度測定機能, 温度補正(TC)機能, 温度換算(ΔT)機能, 統計演算機能, ディレイ機能, アベレージ機能, 設定セーブ ( パネルセーブ ) , データメモリー機能, コマンドモニタ機能(コマンドやクエリの送受信状況を表示), LabVIEW® ドライバー対応 *2 *1: 100 MΩ以上はゼロアジャスト不可(強制OFF) *2: LabVIEW ドライバは National Instruments社の商標および登録商標です。 |
| 電源 | 定格電源電圧: AC 100 V~240 V 定格電源周波数: 50 Hz / 60 Hz 最大定格電力: 40 VA |
| 通常消費電力 (参考値) |
16 W (測定電流1 A, LCD点灯) |
| 寸法・質量 | RM3545A-1: 約215W × 80H × 306.5D mm (突起物含まず), 約2.7 kg RM3545A-2: 約215W × 80H × 306.5D mm (突起物含まず), 約3.4 kg |
| 付属品 | 電源コード ×1, 温度センサZ2001 ×1, EXT I/O用オスコネクター ×1, EXT I/O用コネクターカバー ×1, 予備ヒューズ(F1.6AH 250 V)×1, スタートアップガイド ×1, 使用上の注意 ×1 |
商品仕様
| 製品名: | RM3545A-2 |
|---|---|
| 型番: | RM3545A-2 |
| メーカー: | 日置電機 |
