こちらの商品は、2022年10月1日に価格改定が予定されております。
現定価 92400円(税込) → 新定価 101200円(税込)
現定価 92400円(税込) → 新定価 101200円(税込)
HIOKI 抵抗計 RM3544(EXT I/O, 通信インタフェース無し)
手動ラインや自動ラインにフィットするシンプル抵抗計
インバータ電源装置の大電流化、高周波数化に伴い、回路に使用されるインダクタは低抵抗および低損失化が進み、より低い抵抗を安定して測定する必要が生じています。
1μΩ 分解能のRM3544 は、ご要望を十分満たせます。
電子部品では、導電シート／ゴムなど、高抵抗の素材も多く使われ、最大3.5MΩ まで対応可能です。
さらに、最高精度0.02% ですので0.1% 精度の電流検出器の検査にもお使いいただけます。
- 基本確度0.02%, 最小分解能1μΩ, 最大測定電流300mA
- 測定可能範囲0.000mΩ(測定電流300mA)~3.5MΩ
- ガード端子使用のプローブと測定電流アップでノイズに強い測定
- 生産現場で良否判定が確実に伝わる、手元コンパレータランプ(オプション)と大音量判定音
- NPN/PNP対応のEXT I/Oでさまざまな自動ラインに対応(-01仕様)
基本仕様
| 抵抗測定レンジ | 30 mΩ (最大表示35.000 mΩ, 分解能 1 uΩ)~3 MΩレンジ (最大表示3.5000 MΩ, 分解能 100 Ω), 9切替え 基本確度: ±0.020 % rdg. ±0.007 % f.s. |
| 測定電流 | [30mΩレンジ時] DC 300 mA~[3MΩレンジ時] DC 500 nA |
| 開放端子電圧 | DC 5.5 Vmax. |
| 温度測定 | -10.0~99.9℃, 基本確度: ±0.50℃ (温度センサZ2001との組合せ確度) |
| 測定スピード | FAST (50Hz: 21ms, 60Hz: 18ms), MED (101ms), SLOW (401ms) |
| 表示更新レート | 規定なし |
| 機能 | 温度補正機能, コンパレータ (ABS/REF%), キーロック (OFF/メニューロック/全ロック), 表示桁数選択機能(5桁/4桁), 電源周波数設定 (AUTO/50Hz/60Hz), スケーリング, 判定音設定, オートホールド, アベレージ, パネルセーブ/ロード |
| メモリ機能 | なし |

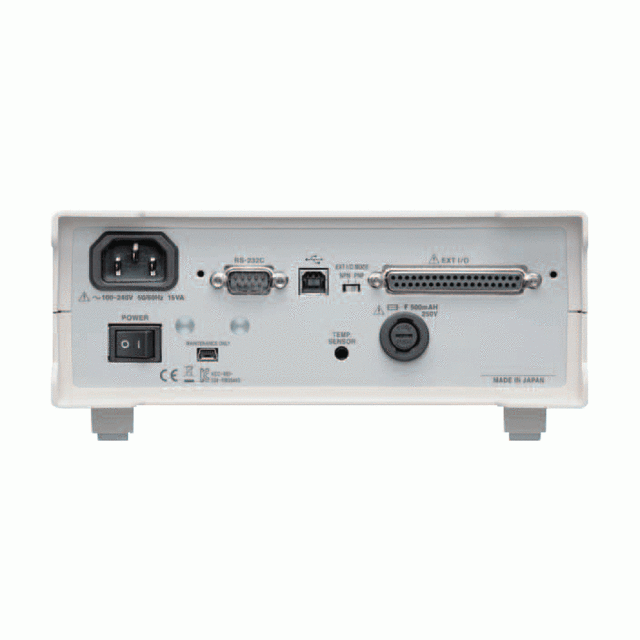

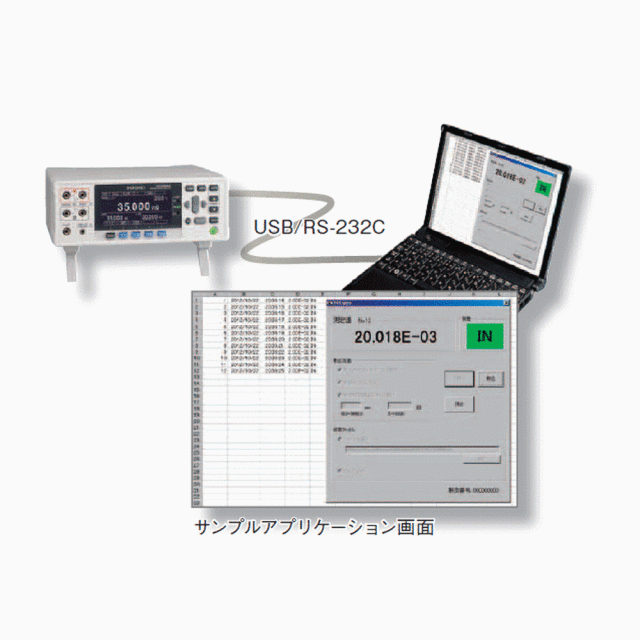

| 通信インタフェース | [RM3544-01モデルのみ] RS-232C/PRINTER (RS-232C)/USB から1つを選択して使用 リモート機能/通信モニタ機能/データ出力機能 |
| 電源 | AC100~240 V, 50/60 Hz, 定格電力: 15 VA |
| 寸法・質量 | 215W × 80H × 166D mm, [RM3544] 0.9 kg, [RM3544-01] 1.0 kg |
| 付属品 | [RM3544] 電源コード ×1, クリップ形リードL2101 ×1, 取扱説明書 ×1, 予備ヒューズ ×1 [RM3544-01] 電源コード ×1, クリップ形リードL2101 ×1, EXT I/O用オスコネクタ ×1, 取扱説明書 ×1, アプリケーションディスク ×1, USBケーブル (A - B タイプ) ×1, 予備ヒューズ ×1 |
付属品：上記参照
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | RM3544 |
|---|---|
| 型番: | RM3544 |
| メーカー: | 日置電機 |
