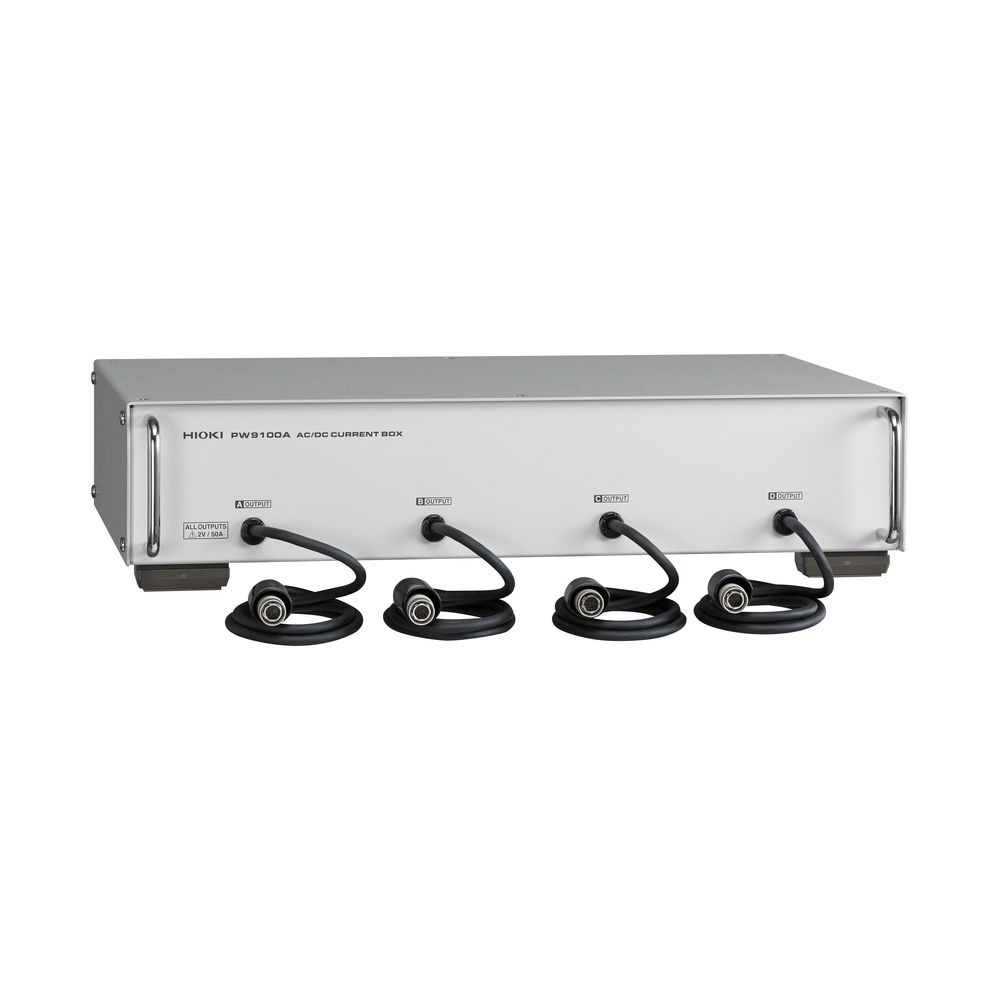

HIOKI AC/DCカレントボックス PW9100A-4
高精度計測を実現するパワーアナライザオプション
- 50A定格で世界最高クラスの測定帯域と測定確度を実現
- DC~3.5MHzの広い周波数帯域
- PW8001との組合せ電力確度 ±0.055% U7005使用時(45Hz≤f≤65Hz)
- CMRR (同相信号除去比) 120dB (100kHz)
- 試験/評価ベンチにも対応するフルラックサイズ
- パワーアナライザと組み合わせて使用
仕様
基本仕様 (確度保証期間 1年)
| 入力方式 | 絶縁入力, DCCT入力方式 |
| 定格一次電流 | AC/DC 50 A |
| 入力チャネル数 | PW9100A-3: 3チャネル PW9100A-4: 4チャネル |
| 最大入力電流 | 60 A (ディレーティング範囲内, 20 ms以内であれば±200 A peakまで許容 (設計値)) |
| 周波数特性 | 振幅: DC~3.5 MHz, 位相: DC~1 MHz |
| 振幅/位相確度 | DC (±0.02% rdg. ±0.007% f.s.) 45 Hz < f ≤ 65 Hz (±0.02% rdg. ±0.005% f.s., ±0.1°) 1 MHzまで規定 |
| 出力電圧レート | 2 V/ 50 A |
| 測定端子 | 端子台 (安全カバー付) M6ネジ |
| 入力抵抗 | 1.5 mΩ以下 (50 Hz/60 Hz) |
| 入力容量 | 測定端子-ケース (2次側)間 40 pF以下/100 kHzで規定 |
| 使用温湿度範囲 | 温度 0℃~40℃, 湿度 80% rh以下 (結露しないこと) |
| 電源 | PW8001, PW6001, PW3390より電源供給 |
| 寸法・質量 | 430 W × 88 H × 260 Dmm, コード長 0.8 m PW9100A-3: 3.7 kg, PW9100A-4: 4.3 kg |
| 付属品 | 取扱説明書 ×1 |
商品仕様
| 製品名: | PW9100A-4 |
|---|---|
| 型番: | PW9100A-4 |
| メーカー: | 日置電機 |
