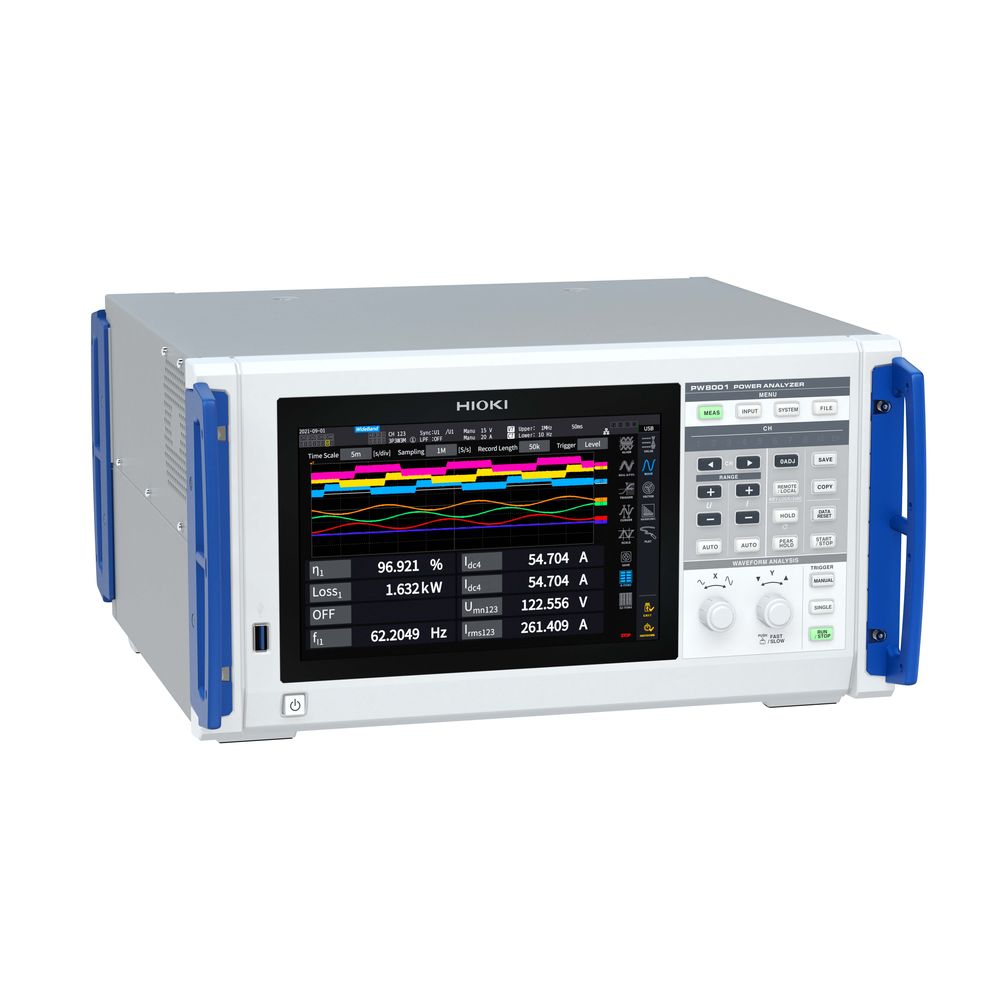

HIOKI パワーアナライザ PW8001シリーズ
GaN/SiCを用いたインバーター、モーターの電力変換効率を正確に評価
- 電力変換効率を正確に評価する世界最高クラスの測定確度
基本確度±0.03%, DC 確度±0.05%, 50 kHz 確度±0.2%*1 - 優れたノイズ耐性とパワースペクトラム解析で高周波電力損失を正確に捕捉
サンプリング18-bit, ノイズ耐性(CMRR) 110 dB/100 kHz*1 - 最高確度を保ったまま1 msのデータ更新
- 2種類の入力ユニットで最適な計測システムを構築
- 光リンクで2台をリアルタイムに同期。最大16CH測定でCHごとに設定・解析ができます*2
- 電流センサーの位相特性を自動で補正
- 4つのモーターを同時に解析 (オプション)
- 測定データをCAN ネットワークに統合 (オプション)
- 高電圧化する直流ラインを安全に評価
DC 1500 V CAT II/ DC 1000 V CAT III*3
*1: 入力ユニットU7005使用時
*2: BNC同期はデータ取得のみ
*3: 入力ユニットU7001使用時
直流電力測定のJCSS認定を取得
仕様
基本仕様 (確度保証期間 6か月, 1年確度は6か月確度の読み値誤差を1.5倍する)
| 測定ライン | 単相2線, 単相3線, 三相3線, 三相4線 |
| 入力ユニット数 | 最大8ユニット (ユニット混在可能) |
| 入力ユニット種類 | U7001 2.5 MS/s 入力ユニット U7005 15 MS/s 入力ユニット |
| 測定周波数帯域 | U7001: DC, 0.1 Hz ~1 MHz U7005: DC, 0.1 Hz ~5 MHz |
| サンプリング性能 | U7001: 2.5 MHz, 16-bit U7005: 15 MHz, 18-bit |
| データ更新レート | 1 ms, 10 ms, 50 ms, 200 ms |
| 電力確度(U7001) | 50 Hz/60 Hz: 0.02% of reading + 0.05% of range DC: 0.02% of reading + 0.05% of range 50 kHz : 0.4% of reading + 0.1% of range |
| 電力確度(U7005) | 50 Hz/60 Hz : 0.01% of reading + 0.02% of range DC : 0.02% + 0.03% of reading of range 50 kHz: 0.15% of reading + 0.05% of range |
| 測定レンジ | 電圧: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V 電流: (Probe1) 100 mA~2 kA, (Probe2) 100 mA~50 kA (使用する電流センサーによりレンジ構成が変わる、Probe2はU7001のみ) |
| 測定項目 | 電圧 (U), 電流 (I), 有効電力 (P), 皮相電力 (S), 無効電力 (Q), 力率 (λ), 位相角 (Ø),電圧周波数( fU), 電流周波数( fI), 効率 (η), 損失 (Loss), 電圧リプル率 (Urf),電流リプル率 (Irf), 電流積算 (Ih), 電力積算 (WP), 電圧ピーク (Upk), 電流ピーク (Ipk) 高調波測定: 最大解析次数500次 波形記録:記録容量5Mワード × ( (電圧/電流) ) × ch数 + モーター波形) モーター解析(オプション):電圧, トルク, 回転数, 周波数, すべり, モーターパワー パワースペクトラム解析, IEC高調波, 電圧変動/フリッカー測定 |
| IEC測定モード | IEC61000-4-7:2002準拠、ギャップオーバーラップなし 解析次数:高調波 0次~200次、中間高調波 0.5次~200.5次 測定確度:各周波数設定の同期周波数範囲において、各ユニットの電圧・電流・電力・位相測定確度に、±0.04% of rangeを加算する。10 kHz以上については、さらに±0.04% of rangeを加算する。 |
| フリッカー測定 | IEC 61000-4-15 Ed2.0:2010 フリッカーメータークラスF2 に準拠 測定項目:短期間フリッカー値(Pst), 短期間フリッカー最大値(PstMax), 長期間フリッカー値(Plt), 瞬時フリッカー最大値(PinstMax), 瞬時フリッカー最小値(PinstMin), 相対定常電圧変化(dc), 最大相対電圧変化(dmax), 相対電圧変化がしきい値を超える時間(Tmax) 測定レンジ:Pst, Plt 0.0001 P.U. ~ 6400 P.U. (対数で1400分割) 測定確度:dc, dmax ±4%(dmax=4%において ),Pst ±5%(Pst =0.2 ~ 5) |
| 機能 | 演算機能( 効率・損失 , ユーザー定義, デルタ変換, 電流センサー自動位相補正) |
| インターフェース | USBメモリ, LAN, GP-IB, RS-232C, 外部制御, 光リンクインターフェイス, BNC同期, CAN/CAN FD |
| 電源 | AC 100 V~240 V, 50 Hz/60 Hz, 230 VA |
| 寸法・質量 | 約430 W × 221 H × 361 D mm, 約14kg |
| 付属品 | 電源コード ×1, 使用上の注意 ×1 , 取扱説明書 ×1, GENNECT One (PCアプリ) CD ×1, D-sub25ピン用コネクター ×1 (PW8001-02, -05, -12, -15のみ) |
| 形名(発注コード) | 説明 |
| PW8001-01 | |
| PW8001-02 | 波形 D/A 出力搭載 |
| PW8001-03 | CAN/CAN FDインターフェイス搭載 |
| PW8001-04 | 光リンクインターフェイス搭載 |
| PW8001-05 | 波形 D/A 出力, 光リンクインターフェイス搭載 |
| PW8001-06 | CAN/CAN FDインターフェイス, 光リンクインターフェイス搭載 |
| PW8001-11 | モーター解析搭載 |
| PW8001-12 | モーター解析, 波形 D/A 出力搭載 |
| PW8001-13 | モーター解析, CAN/CAN FDインターフェイス搭載 |
| PW8001-14 | モーター解析, 光リンクインターフェイス搭載 |
| PW8001-15 | モーター解析, 波形 D/A 出力, 光リンクインターフェイス搭載 |
| PW8001-16 | モーター解析, CAN/CAN FDインターフェイス, 光リンクインターフェイス搭載 |
商品仕様
| 製品名: | PW8001-04 |
|---|---|
| 型番: | PW8001-04 |
| メーカー: | 日置電機 |
