日置電機 クランプオンパワーロガー PW3365-10
電圧測定は非接触電圧センサで
- 被覆電線から電圧を測定、設置作業もスムーズに
- 金属部が触れないから安心、安全、自由に使いやすく
- IV 電線8 -325 /CV 電線2 -250 まで測定可能
- 100V-400V ラインまで測定可能
被覆線の上から設置
縦に並べて設置もできる
クランプオンパワーロガーPW3365-10 本体のみでは、電流、電力の測定はできません。
電流・電力測定には別売のクランプオンセンサをお買い求めください。
3P3W3M、3P4Wの測定を行う場合は電圧センサを別途1本追加でご購入下さい。
また、測定データの保存には動作保証されたオプションのSD カードをお買い求め頂き、ご使用ください。
一般仕様
| 測定ライン (測定可能回路数) | 50/60 Hz, 単相2線 (1回路/2回路/3回路), 単相3線 (1回路), 三相3線/三相4線 (1回路), 電流のみ1~3CH |
|---|---|
| 測定項目 | 電圧実効値, 電流実効値, 電圧基本波値, 電流基本波値, 電圧基本波位相角, 電流基本波位相角, 周波数(U1), 電圧波形ピーク(絶対値), 電流波形ピーク(絶対値), 有効電力, 無効電力, 皮相電力, 力率(遅れ/進みの表示あり)または変位力率(遅れ/進みの表示あり), 有効電力量(消費・回生), 無効電力量(遅れ・進み), 電気料金表示, 有効電力デマンド量(消費・回生), 無効電力デマンド量(遅れ・進み), 有効電力デマンド値(消費・回生), 無効電力デマンド値(遅れ・進み), 力率デマンド |
| 高調波 | 高調波電圧, 高調波電流, 電圧総合高調波歪み率 (THD-FまたはTHD-R), 電流総合高調波歪み率 (THD-FまたはTHD-R), 第13次まで |
| 電圧レンジ | AC 400 V (有効測定範囲: 90.0 V~520.0 V) |
| 電流レンジ | AC 500.00 mA~5.0000 kAまで (使用するセンサにより測定範囲が異なる), AC 50.000 mA~5.0000 A (漏れ電流のみ) |
| 電力レンジ | 200.00 W~6.0000 MW (電圧/電流レンジと測定ラインの組合せによる) |
| 基本確度 | 電圧 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020組合わせ確度) 電流 : ±0.3% rdg. ±0.1% f.s. + 電流センサ確度 電力 : ±2.0% rdg. ±0.3% f.s. + 電流センサ確度 (力率=1) |
| 表示更新レート | 約0.5 s (SDカード・内部メモリアクセス時, LAN・USB通信時は除く) |
| データ記録 | SD/SDHCメモリカード/内部メモリへリアルタイム保存 |
| 保存インターバル時間 | 1~30秒, 1~60分, 14切替え |
| 保存項目 | 測定値保存: 平均値のみ, 平均・最大・最小値 画面コピー: BMP形式 (最短インターバル時間5分毎に保存可) 波形保存: バイナリ形式 (最短インターバル時間1分毎に保存可) |
| インタフェース | SD/SDHCメモリカード, LAN 100BASE-TX: HTTPサーバ機能, 通信ソフトによる設定・データダウンロード, USB2.0: PCと接続時SDメモリカードと内部メモリをリムーバブルディスクと認識, 通信ソフトによる設定・データダウンロード |
| 機能 | 結線確認, 設定ナビ, 時計, 他 |
| 電源 | ACアダプタ Z1008 (100 V~240 V, 50 Hz/60 Hz), 45 VA (ACアダプタ含む) バッテリパック 9459: (最大定格電力 5 VA, ACアダプタ接続による充電6時間10分), 連続使用時間 3h (バックライトOFF) |
| 寸法・質量 | 180 W × 100 H × 48 D mm, 540 g (バッテリセットPW9002装着なし) 180 W × 100 H × 67.2 D mm, 820 g (バッテリセットPW9002装着時) |
| 付属品 | 電圧センサPW9020 ×3, ACアダプタZ1008 ×1, USBケーブル (0.9 m) ×1, 取扱説明書 ×1, 測定ガイド ×1, カラークリップ (赤黄青白各4個) ×1セット, スパイラルチューブ ×10 (コード結束用) |

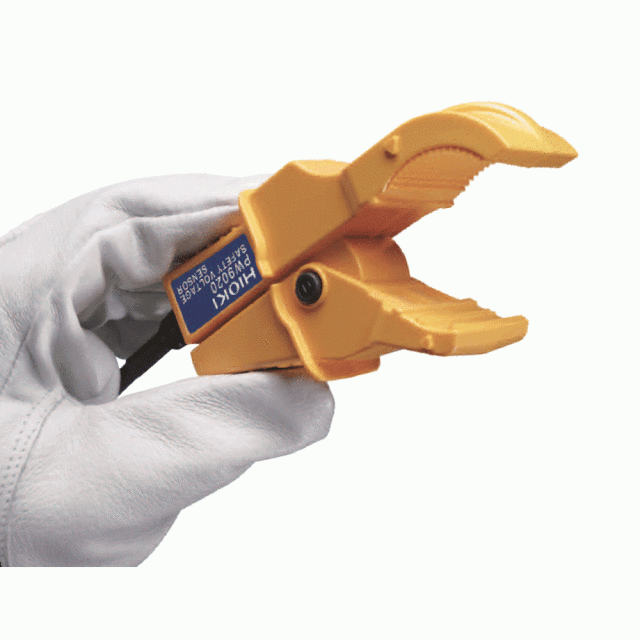

電圧センサ PW9020 基本 仕様
| 測定可能導体種類 | 被覆電線(IV,CV 相当), 金属部 ※シールド電線不可。多芯のケーブルや被覆が厚いケーブルは正確に測定できない恐れがあります。 |
|---|---|
| 測定可能導体径 | 仕上がり外形:Ø 6 mm ~Ø 30 mm IV 電線 : 8 mm^2 ~ 325 mm^2 CV 電線 : 2 mm^2 ~ 250 mm^2 |
| 測定可能範囲 | 90 V ~ 520 V |
| コード長 | 約 3.0 m(コード中間に中継ボックス有り) |
※仕様は予告なく変更される場合があります。
※お取り寄せ商品となりますので事前に納期確認のお問い合わせをお願いいたします。
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | PW3365-10 |
|---|---|
| 型番: | PW3365-10 |
| メーカー: | 日置電機 |
