単相電力計, 待機電力から動作時電力までAC/DC高確度測定
- 待機電力から動作時電力までAC/DC電力を高確度測定
- ±0.15%の高い基本確度
- 1 mAレンジ~20 Aレンジ(最大30 Aまで確度保証)
- DC、および0.1 Hz~100 kHzと広い周波数帯域
- 高調波測定、IEC62301(待機電力)規格の測定に対応
- トランス/モータの無負荷試験に, 低力率でも高確度測定を実現
- 最大8台まで、同期制御が可能
基本仕様（確度保証期間 1年）
| 測定ライン | 単相2線 |
| 測定項目 | 電圧、電流、有効電力、皮相電力、無効電力、力率、位相角、周波数、最大電流比、電流積算、有効電力積算、積算時間、電圧波形ピーク値、電流波形ピーク値、電圧クレストファクタ、電流クレストファクタ、時間平均電流、時間平均有効電力、電圧リプル率、電流リプル率 |
| 高調波関連項目 | 同期周波数範囲: 10 Hz~640 Hz、解析次数: 最大50次 高調波電圧実効値、高調波電流実効値、高調波有効電力、総合高調波電圧ひずみ率、総合高調波電流ひずみ率、基本波電圧、基本波電流、基本波有効電力、基本波皮相電力、基本波無効電力、基本波力率 (変位力率)、基本波電圧電流位相差、高調波電圧含有率、高調波電流含有率、高調波有効電力含有率 (専用ソフトウェアによるデータ取得のみ:高調波電圧位相角、高調波電流位相角、高調波電圧電流位相差) |
| 測定レンジ | [電圧] AC/DC 6 V~1000 V、8レンジ [電流] AC/DC 1 mA~20 A、14レンジ [電力] 6.0000 mW~20.000 kW (電圧・電流レンジの組合せによる) 力率の影響: 0.1% f.s. 以下(45 Hz~66 Hz、PF=0にて) |
| 積算測定 (積算:10,000時間以内) |
固定レンジ積算/オートレンジ積算切替え可能 [電流] 6桁表示 (0.00000 mAh~、極性別と総和値) [有効電力] 6桁表示 (0.00000 mWh~、極性別と総和値) |
| 入力抵抗（50/60 Hz） | 電圧: 2 MΩ、電流: 520 mΩ以下 (1 mA~100 mAレンジ)、15 mΩ以下 (200 mA~20 Aレンジ) |
| 基本確度（有効電力） | ±0.1% rdg. ±0.1% f.s. (DC) ±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz、at Input < 50% f.s.) ±0.15% rdg. (45 Hz to 66 Hz、at 50% f.s. ≤ Input) |
| 表示更新レート | 約5回/s~20 s (アベレージ回数の設定により変化) |
| 周波数特性 | DC, 0.1 Hz~100 kHz |
| D/A出力 | 機能無し |
| 機能 | [整流方式切替え] AC+DC、AC+DC Umn、AC、DC、FND オートレンジ、アベレージ、VT・CT設定、同期制御、MAX/MIN他 |

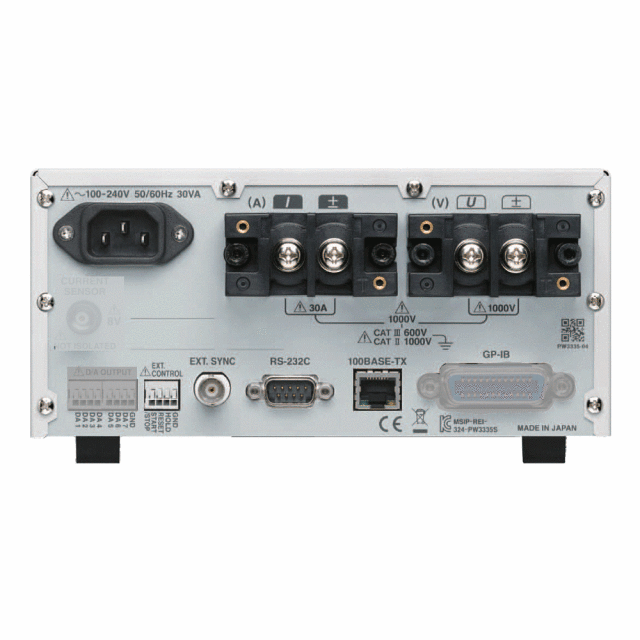

| インタフェース | LAN標準装備、RS-232C |
| 電源 | AC 100 V~240 V、50/60 Hz、30 VA |
| 寸法・質量 | 210W × 100H × 245D mm、3 kg |
| 付属品 | 取扱説明書 ×1、電源コード ×1、電圧・電流入力端子用安全カバー ×2、安全カバー取付用ネジ (M3×6 mm) ×4 |
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | PW3335 |
|---|---|
| 型番: | PW3335 |
| メーカー: | 日置電機 |
