日置電機 電源品質アナライザ PQ3100
電源の保守とトラブル、1台で記録解析、確実な電源解析を支援します
- 電圧、電流、電力、高調波、フリッカなど全てを同時に時系列で測定
- AC 6000A まで測定可能
- トレンド記録と同時に瞬時停電、電圧降下、周波数変動など、すべての電源異常を捉えます
- QUICK SET機能で測定手順をわかりやすく案内
- 付属アプリPQ ONEで簡単にレポート作成が可能
- 最長でイベント発生前1秒、発生後10秒の波形を記録可能
- DC電流を長期間、正確に測定可能 （AC/DCオートゼロカレントセンサ使用）
- 電流センサ電源はPQ3100本体から供給
電流・電力測定には別売のカレントセンサが必要です。個別購入と比べてお得なセット販売品も用意しました。
- 電源品質アナライザの使い方：結線と設定が簡単にできる
三相ラインの電圧・電流センサ結線や記録開始までの設定をナビゲーションする「QUICK SET」機能を搭載しました。クランプセンサの向きの間違いや相順の誤結線など判定表示を自動で行い、修正ポイントをお知らせします。 - 電源品質アナライザの使い方：電力系統の電源品質記録
電圧、電流、電力、高調波、フリッカなどすべてを同時に時系列で測定。トレンド記録と同時に瞬時停電、電圧降下、周波数変動など、すべての電源異常を捉えます。 - 電源品質アナライザPQ3100 専用アプリ PQ-ONE
PQ3100で記録したデータの分析をもっと詳しくわかりやすく。
付属の専用アプリPQ-ONEで、定期的な電力品質管理とレポート作成も、電源異常発生時のトラブル解析も、パソコンとマウスで直感的に行えます。
| 基本仕様 (確度保証期間 1年、調整後確度保証期間 1年) | 測定ライン | 単相2線/単相3線/三相3線/三相4線に加え、別途ch4で電圧/電流測定 (全ch AC/DC測定対応) |
| 電圧レンジ | 電圧測定1000.0 VrmsまたはDC、トランジェント測定2.200 kVpeak |
| 電流レンジ | AC 50.000 mA~5.0000 kAまで、DC 10.000 A~2.0000 kAまで (使用するセンサにより測定範囲が異なる) |
| 電力レンジ | 50.000 W~6.0000 MW (使用する電流レンジと結線により自動的に決定) |
| 基本確度 | 電圧 : 公称電圧の±0.2%、電流 : ±0.1% rdg. ±0.1% f.s. + 電流センサ確度、有効電力 : DC ±0.5% rdg. ±0.5% f.s. + 電流センサ確度 AC ±0.2% rdg. ±0.1% f.s. + 電流センサ確度 |
| 測定機能 | 1. トランジェントオーバ電圧: 200 kHzサンプリング 2. 周波数1波: 1波形から演算 3. 電圧1/2実効値・ 電流1/2実効値： 半波ずらしの1波形ごと演算 4. スウェル・ディップ・停電・ (RVC Ver.UP) : 電圧1/2実効値にて検出 5. 突入電流: 電流を半波ごと演算した実効値にて検出 6. 周波数200 ms: 10波・12波から演算 7. 周波数10秒間: 10秒間の波形から演算 8. 電圧波形ピーク、電流波形ピーク 9. 電圧、電流、有効電力、皮相電力、無効電力、有効電力量、皮相電力量、無効電力量、電気料金、力率、変位力率、電圧不平衡率、電流不平衡率 10. 電圧クレストファクタ、電流クレストファクタ 11. 高調波/位相角 (電圧/電流)、高調波電力: 第0次~50次 12. 高調波電圧電流位相差: 第1次~50次 13. 総合高調波歪み率 (電圧/電流) 14. インターハーモニクス (電圧/電流): 第0.5次~49.5次 15. Kファクタ (増倍率) 16. (Ver.UPにて搭載) ΔV10フリッカ、IECフリッカ (短期間/長期間) |
| 最長記録期間 | 最大1年、最大記録イベント: 9999件 × 365日 |
| インタフェース | SD/SDHCメモリカード、RS-232C (通信/LR8410 Link) Ver.UP、 LAN (HTTPサーバ機能/FTP機能/メール送信機能) Ver.UP、USB 2.0 (通信) |
| 表示 | 6.5型TFTカラーLCD (640 × 480ドット) |
| 電源 | ACアダプタZ1002 (100~240V、定格1.7 A、50/60 Hz) バッテリパックZ1003 (連続使用時間 8時間、ACアダプタ接続にて充電、充電時間5時間30分) |
| 寸法・質量 | 300W × 211H × 68D mm、2.5 kg (バッテリパックZ1003含む) |

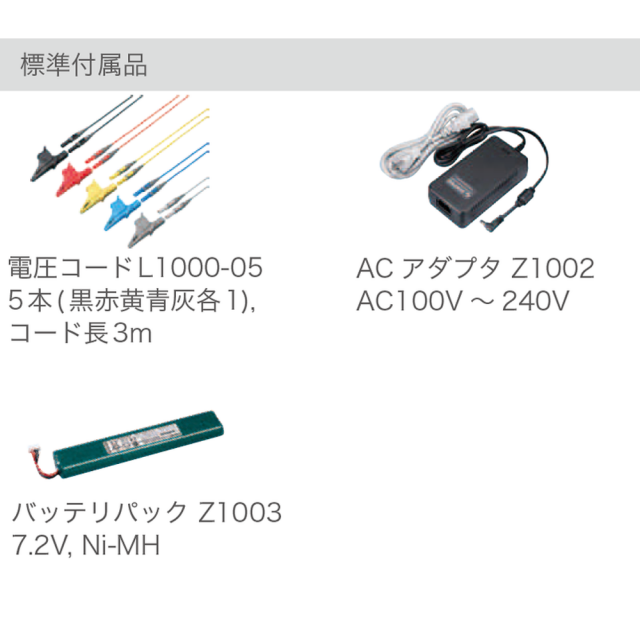

| 付属品 | 取扱説明書 ×1、測定ガイド ×1、電圧コードL1000-05 ×1 (赤・黄・青・灰、黒、アリゲータクリップ ×5、スパイラルチューブ ×5)、カラースパイラルチューブ (クランプセンサ色区別用) ×1セット、スパイラルチューブ ×5、ACアダプタZ1002 ×1、ストラップ ×1、USBケーブル (1 m) ×1、バッテリパックZ1003 ×1、PQ ONE (ソフトウェアCD) ×1 |
付属品：
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | PQ3100 |
|---|---|
| 型番: | PQ3100 |
| メーカー: | 日置電機 |
