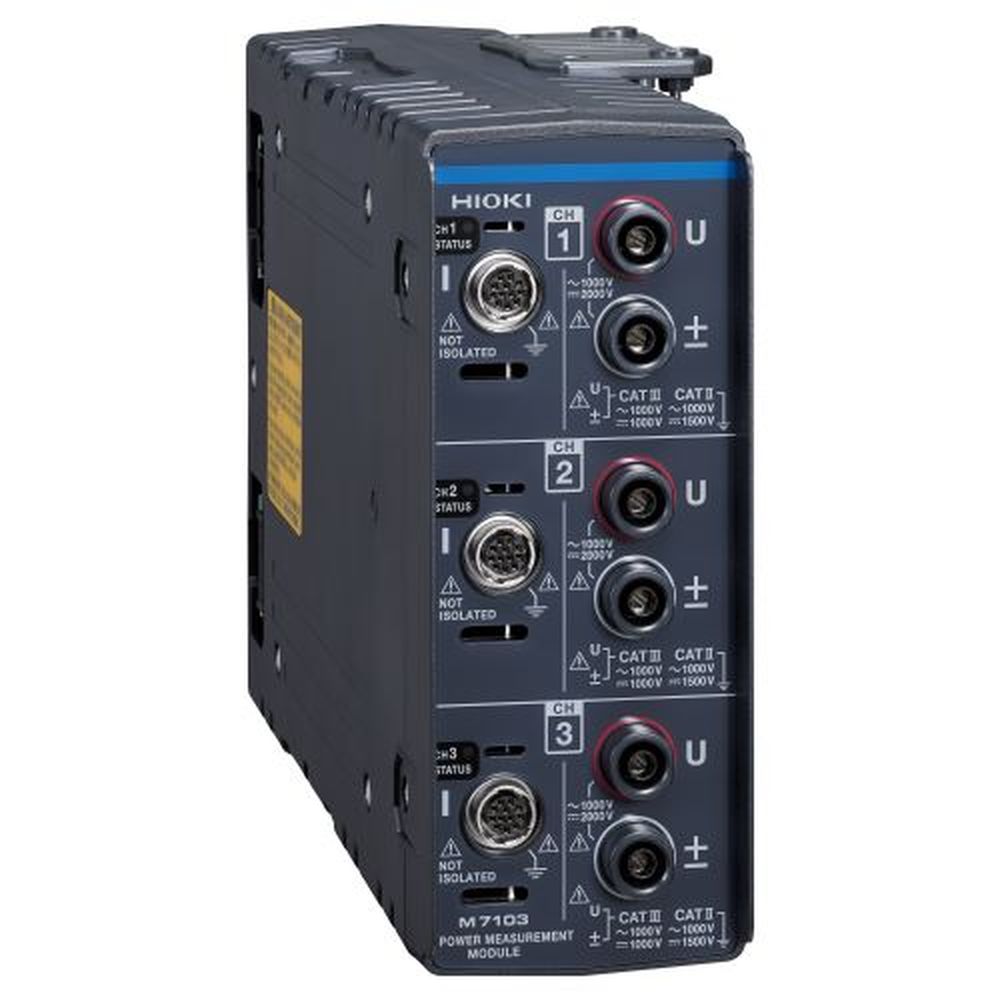

HIOKI 電力計測モジュール M7103
電力の検査システムを高精度かつコンパクトに実現
- パワーアナライザクラスの確度, DC/AC ±0.07%
- DC 1500 V を確度保証
- 19インチラック4Uサイズで最大12ch
- 12ch を最大10 セット, 120ch まで拡張できる
- 同期ソース共有機能により, 安定した効率測定を実現
仕様
基本仕様 (確度保証期間 1年)
| 接続できる機種 | データロガー LR8101 : 基本機能モデル データロガー LR8102 : 高機能モデル |
| 使用温湿度範囲 | 0℃~40℃, 80% RH以下 (結露しないこと) |
| 測定ライン | 単相2線 (1P2W) 単相3線 (1P3W) 三相3線 (3P3W2M, 3V3A, 3P3W3M) 三相4線 (3P4W) |
| 電力チャネル数 | 3 電力チャネル |
| 入力端子 | 電圧: プラグイン端子(安全端子) 電流: 専用コネクタ(ME15W) |
| 入力方式 | 電圧: 絶縁入力, 抵抗分圧方式 電流: 電流センサー (電圧出力) による絶縁入力 |
| 電圧レンジ | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| 電流レンジ | 0.04 A レンジから20 kA レンジ (使用する電流センサーによる) |
| クレストファクタ | 3 (電圧・電流レンジ定格に対して) ただし1500 V レンジは 1.35 |
| 入力抵抗, 入力容量 | 電圧入力部:3 MΩ±30 kΩ、1.5 pF typical 電流センサー入力部:1 MΩ±50 kΩ |
| 最大入力電圧 | 電圧入力部: AC 1000 V, DC 2000V 電流センサー入力部: 8 V, ±12 V peak |
| 対地間最大定格電圧 | AC/DC 1000 V CAT III 予想される過渡過電圧 8000 V AC 1000 V/DC 1500 V CAT II 予想される過渡過電圧 8000 V |
| 測定方式 | 電圧電流同時デジタルサンプリング・ゼロクロス同期演算方式 |
| サンプリング | 500 kHz / 16 bit |
| 周波数帯域 | DC, 0.1 Hz ~ 100 kHz |
| 有効測定範囲 | 1% of range~110% of range |
| LPF(ローパスフィルタ) | OFF/500 Hz/5 kHz より選択 |
| 測定項目 | 電圧(U), 電流(I), 有効電力(P), 皮相電力(S), 無効電力(Q), 力率(λ), 位相角(Ø), 電圧周波数(fU), 電流周波数(fI), 電圧リプル率(Urf), 電流リプル率(Irf), 電流積算(Ih), 電力積算(WP), 電圧ピーク(Upk), 電流ピーク(Ipk) |
| その他の測定 | 周波数, 積算, 高調波 (IECモード, 広帯域モード) |
| 機能 | AUTOレンジ, 演算, 同期ソース共有 |
| 寸法・質量 | 約 65W × 170H × 255D mm (突起物を含まず), 約 1.5 kg |
| 付属品 | 取扱説明書 ×1 |
商品仕様
| 製品名: | M7103 |
|---|---|
| 型番: | M7103 |
| メーカー: | 日置電機 |
