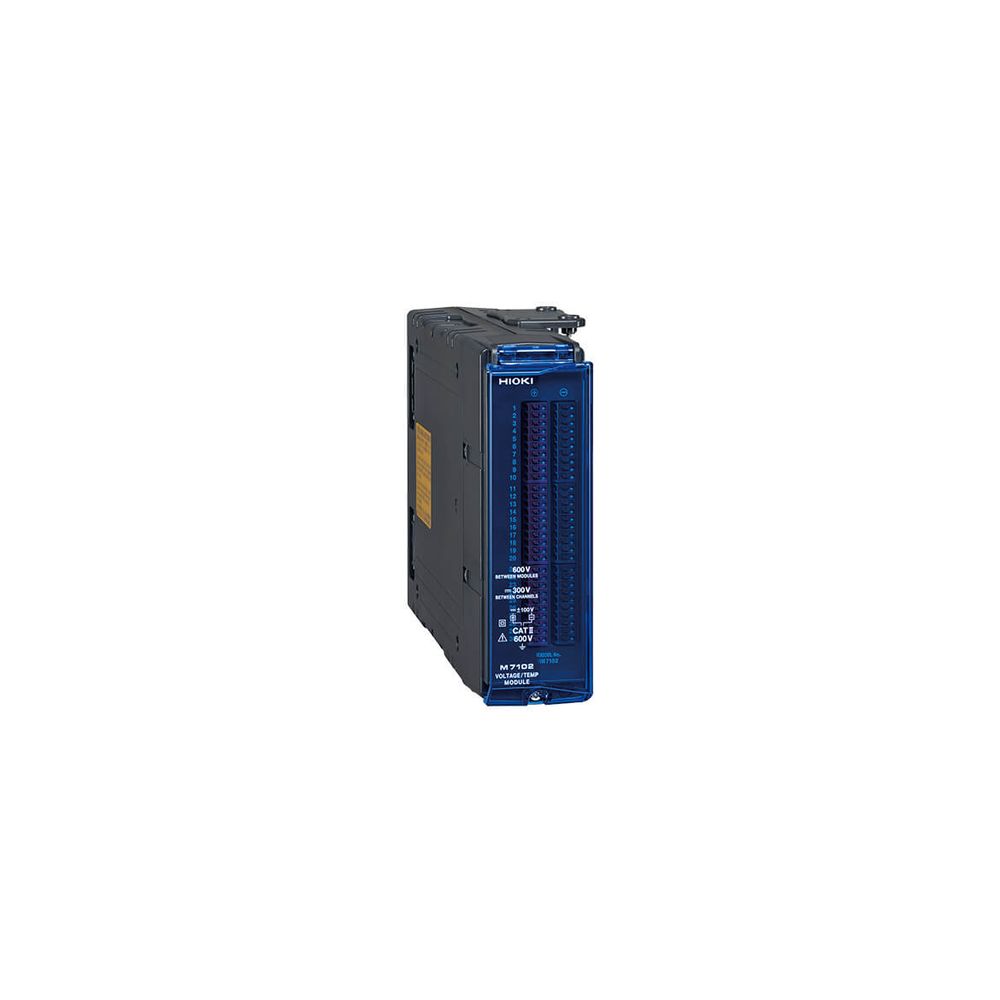

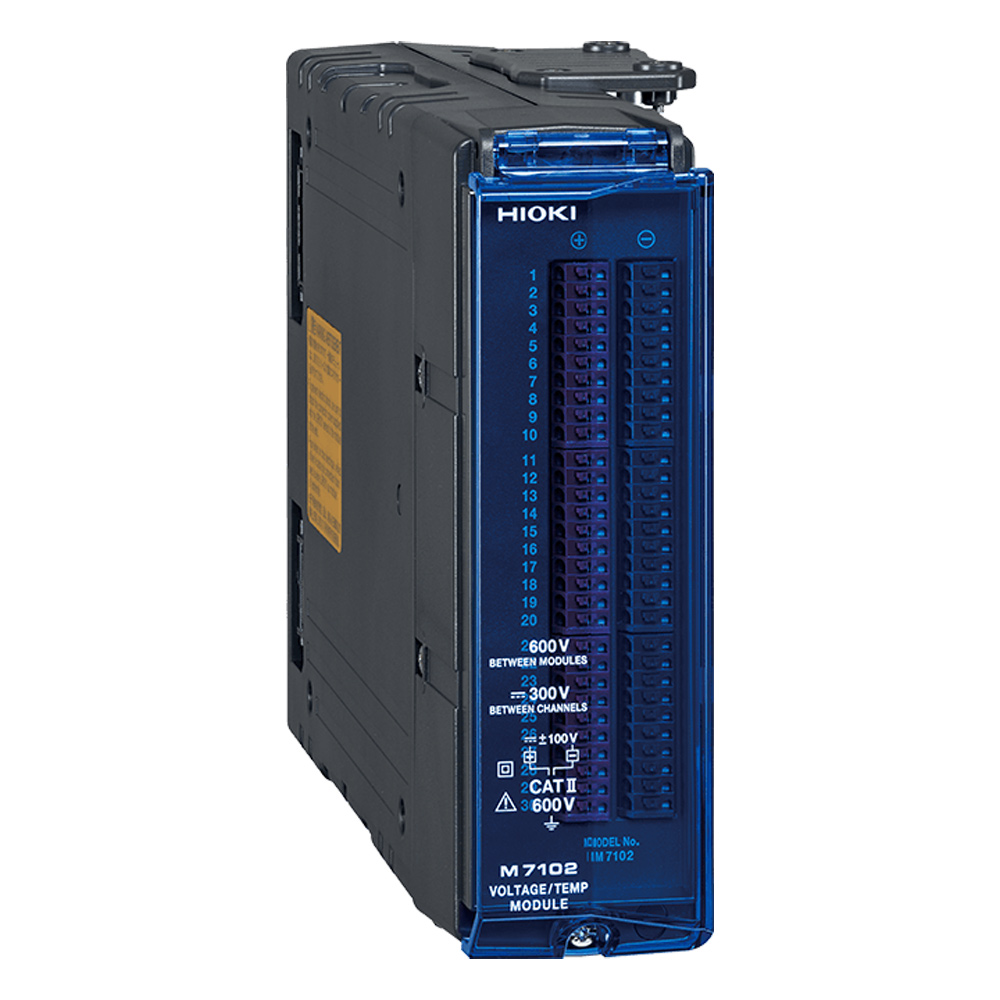

HIOKI 電圧・温度モジュール M7102
高絶縁、高速サンプリング計測モジュール高電圧化するバッテリーの充放電試験を安全に
- 600 V 以下のバッテリーパック向け
- 30ch, 電圧, 温度(熱電対)
- セル電圧を高精度に測定
- バッテリーセル単体の試験や半導体のバーンインテストに最適
仕様
| 接続できる機種 | データロガー LR8101 : 基本機能モデル データロガー LR8102 : 高機能モデル |
| 使用温湿度範囲 | －10℃~50℃, 80% RH以下 (結露しないこと) |
| 耐電圧 | AC 3.6 kV 1分間 (感度電流1 mA) 各入力チャネル (+,－) ーLR8101またはLR8102本体間、各モジュール間 AC 350 V 1分間 (感度電流1 mA) 各入力チャネル間 (+,－) |
| 入力チャネル数 | 30 CH |
| 入力端子 | 押しボタン式端子台 (1 CHあたり2端子), 端子台カバー装備 |
| 測定対象 | 電圧 熱電対 (K, J, E, T, N, R, S, B, C) |
| 入力方式 | 半導体リレーによるスキャン方式、フローティング不平衡入力 全チャネル絶縁 |
| A/D分解能 | 18 ビット |
| 最大入力電圧 | DC ±100 V |
| チャネル間最大電圧 | DC 300 V |
| 対地間最大定格電圧 | AC, DC 600 V 測定カテゴリ II, 予想される過渡過電圧 4000 V |
| モジュール間最大定格電圧 | AC, DC 600 V |
| 入力抵抗 | 100 MΩ以上 (電圧10 mV f.s.~6 V f.s. レンジ, 1-5 V f.s. レンジ, 熱電対 全レンジ) 1 MΩ ±5% (電圧10 V f.s. ~100 V f.s. レンジ) |
| データ更新間隔 | 10 ms (*1), 20 ms (*2), 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s *1: 熱電対断線検出OFF設定で、使用チャネル数が1チャネルから15チャネルまでのときに選択可能 *2: 熱電対断線検出OFF設定、もしくは熱電対断線検出ON設定で、使用チャネル数が1チャネルから15チャネルまでのときに選択可能 |
| 測定レンジ | 電圧: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s. 熱電対: 100℃ f.s., 500℃ f.s., 2000℃ f.s. |
| 寸法・質量 | 約53W × 166H × 263D mm, 1.2 kg |
| 付属品 | 取扱説明書 ×1 |
商品仕様
| 製品名: | M7102 |
|---|---|
| 型番: | M7102 |
| メーカー: | 日置電機 |
