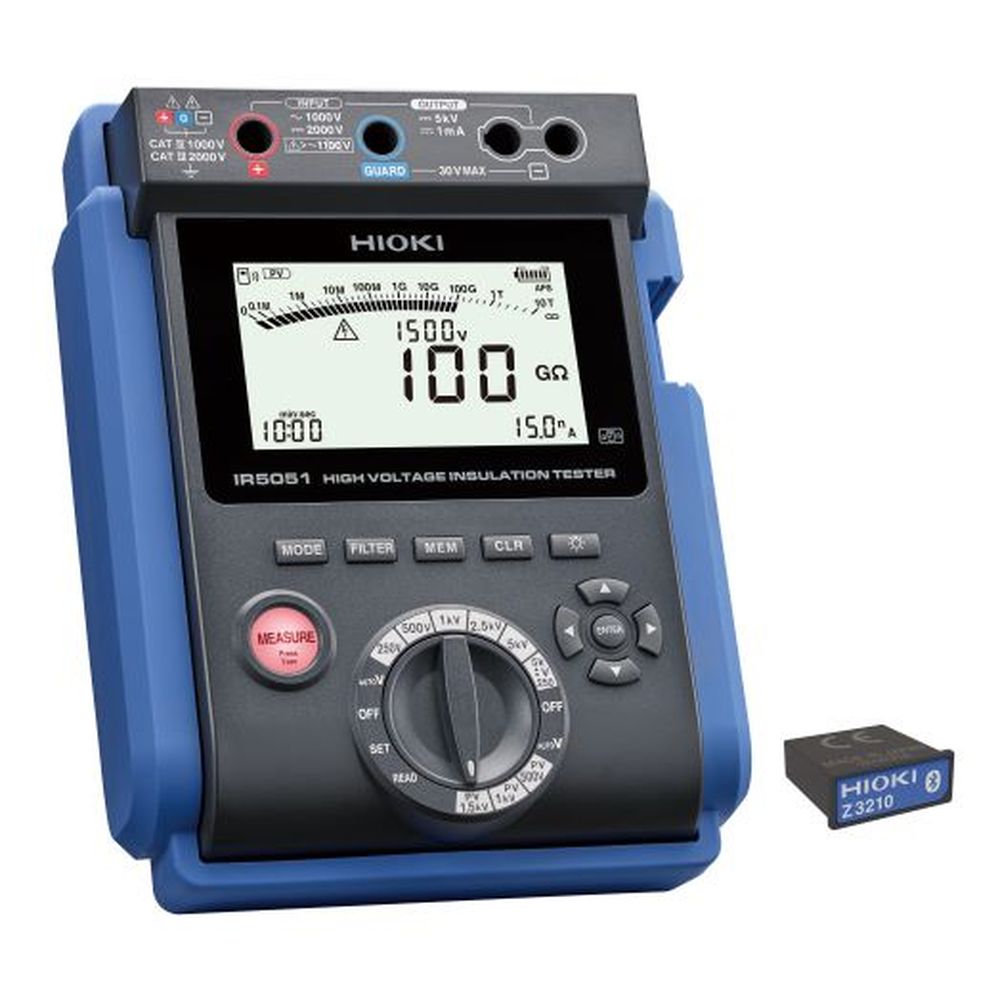

HIOKI 高電圧絶縁抵抗計 IR5051
PV専用レンジ付Max. 5 kVの高電圧絶縁抵抗測定
- PVの絶縁抵抗を発電中でも安全、正確に測定
- 高電圧設備(トランス、ケーブル、モータ等)の絶縁抵抗測定用
- 幅広く発生できる試験電圧250 V~5 kV
- 最大10 TΩの広範囲測定
- 絶縁診断指数の自動計算と表示
- 手書きメモの作業を減少できるデータメモリ機能
- 選べる通信:ワイヤレス&USB対応
- 小型、軽量、IP65ハードケースが標準付属
仕様
基本仕様 (確度保証期間 1年)
※1: -20℃~40℃(80% RH 以下)、40℃~45℃(60% RH 以下)、 45℃~50℃(50% RH 以下)
※2:アルカリ乾電池使用時、5 kV発生、+/-端子間開放、バックライトOFF、コンパレーターOFF、23℃参考値
| 測定項目 | 絶縁抵抗測定、PV絶縁抵抗測定、漏れ電流測定、電圧測定、静電容量測定(DD機能) |
| 端子間最大定格電圧 | AC 1000 V、DC 2000 V |
| 対地間最大定格電圧 | 1000 V(CAT IV)、2000 V(CAT III) |
| 使用温湿度範囲 | -20˚C~50˚C ※1(結露しないこと) |
| 保存温湿度範囲 | -25˚C~65˚C、80% RH以下(結露しないこと) |
| 防じん性、防水性 | IP40(プロテクタ装着時かつ端子部を除く)、IP65(C0212携帯用ケース) |
| 適合規格 | EN 61010(安全性)、EN 61326(EMC)、IEC 61557-1, IEC 61557-2(絶縁抵抗計) |
| 電源 | 単3形アルカリ乾電池(LR6) ×8 または ニッケル水素充電池(HR6) ×8 |
| 連続使用時間 ※2 | 約5時間(Z3210未装着)、約4時間(Z3210装着、無線通信時) |
| 寸法、質量 | 195(W) × 254(H) × 89(D) mm、約1.7 kg(電池を含む) |
| 付属品 | テストリードL9850-01 ×1、テストリードL9850-02 ×1、テストリードL9850-03 ×1、ワニ口クリップL9851-01×1、ワニ口クリップL9851-02×1、ワニ口クリップL9851-03×1、テストピンL9852×1、携帯用ケースC0212 ×1、単3形アルカリ乾電池 (LR6) ×8、取扱説明書 ×1、使用上の注意 ×1、ワイヤレスアダプタZ3210(IR5051-90のみ) |
機能仕様
| 絶縁診断機能 | PI, DAR, DD, SV, Ramp, Timer※1 ※1: PV絶縁抵抗ファンクションはTimerのみ設定可能 |
| その他機能 | 電池有効範囲表示, 活線警告表示, オートパワーセーブ, 自動放電, バックライト, ブザー, データメモリマニュアル記録, データメモリロギング記録, 温湿度入力, 経過時間表示, 時計機能, フィルター, ハードウェアフィルター, ホールド, システムリセット, USB通信機能(DT4900-01装着時のみ), 無線通信(Z3210装着時のみ), コンパレーター, バーグラフ, 絶縁診断機能の切り替え, ブレイクダウン機能, 負電圧通知機能 |
PV絶縁抵抗測定
| 出力電圧範囲 | DC 250 V~2.00 kV | ||
| プリセット試験電圧 | 500 V, 1 kV, 1.5 kV | ||
| 設定分解能 | 250 V~1 kV:10 V steps, 1 kV~2 kV:25 V steps | ||
| 定格測定電圧(設定値) | 500 V | 1000 V | 1500 V |
| 確度保証範囲(1) | 0.00 MΩ~5.00 GΩ ±5% rdg ±5 dgt | 0.00 MΩ~10.00 GΩ ±5% rdg ±5 dgt | 0.00 MΩ~20.0 GΩ ±5% rdg ±5 dgt |
| 確度保証範囲(2) | 5.01 GΩ~100 GΩ ±20% rdg | 10.1 GΩ~100 GΩ ±20% rdg | 20.1 GΩ~100 GΩ ±20% rdg |
| 定格電流 | 定格測定電圧(設定値) ÷ 開放回路電圧を維持できる下限抵抗値 | ||
| 開放回路電圧 | 設定値の-0%,+10% | ||
| 短絡電流 | 2 mA以下 | ||
| 測定可能回数 | 1000回以上 | ||
絶縁抵抗測定
| 出力電圧範囲 | DC 250 V~5.20 kV | ||||
| 設定分解能 | 250 V~1 kV:10 V steps、1 kV~5 kV:25 V steps | ||||
| 定格測定電圧(設定値) | 250 V | 500 V | 1000 V | 2500 V | 5000 V |
| 確度保証範囲(1) | 0.00 MΩ~2.50 GΩ ±5% rdg ±5 dgt | 0.00 MΩ~5.00 GΩ ±5% rdg ±5 dgt | 0.00 MΩ~10.0 GΩ ±5% rdg ±5 dgt | 0.00 MΩ~25.0 GΩ ±5% rdg ±5 dgt | 0.00 MΩ~50.0 GΩ ±5% rdg ±5 dgt |
| 確度保証範囲(2) | 2.51 GΩ~500 GΩ ±20% rdg | 5.01 GΩ~1.00 TΩ ±20% rdg | 10.1 GΩ~2.00 TΩ ±20% rdg | 25.1 GΩ~5.00 TΩ ±20% rdg | 50.1 GΩ~10.00 TΩ ±20% rdg |
| 定格電流 | 1 mA~1.2 mA | ||||
| 短絡電流 | 2 mA以下 | ||||
| 測定可能回数 | 200回以上 | ||||
電流(漏れ電流)測定
確度 ± 3%rdg ± 3dgt(確度保証範囲:1.00 nA~3.00mA)
| レンジ (オートレンジ) | 10 nA | 100 nA | 1000 nA | 10 μA | 100 μA | 1 mA |
| 表示範囲 | 0.00 nA ~ 9.99 nA | 9.0 nA ~ 99.9 nA | 90 nA ~ 999 nA | 0.90 μA~9.99 μA | 9.0 μA~99.9 μA | 90 μA~999 μA※1 0.90 mA~3.00 mA※2 |
| 分解能 | 0.01 nA | 0.1 nA | 1 nA | 0.01 μA | 0.1 μA | ※1: 1 μA ※2: 0.01 mA |
電圧測定
| 確度保証範囲 | AC 30 V~1000 V(45 Hz~65 Hz) DC ±10 V~±2000 V |
| 確度 | ± 3% rdg. ± 3dgt. |
| 入力抵抗 | 500 kΩ以上(DC, 45 Hz~65 Hz) |
| 過負荷保護 | AC 1100 V(1分間 +/-端子間) DC 2200 V(1分間 +/-端子間) |
容量測定
容量測定は絶縁抵抗測定終了後に自動で実施される(出力電圧が250V以下の場合は実施されない)
| 確度 | ±10 %rdg ±5 nF(確度保証範囲:10.0 nF~25.0 µF) | ||
| レンジ | 100 nF | 1000 nF | 10 μF |
| 表示範囲 | 0.0 nF ~ 99.9 nF | 100 nF ~ 999 nF | 1.00 μF ~ 9.99 μF※1 10.0 μF ~ 25.0 μF※2 |
| 分解能 | 0.1 nF | 1 nF | ※1: 0.01 μF ※2: 0.1 μF |
商品仕様
| 製品名: | IR5051-90 |
|---|---|
| 型番: | IR5051-90 |
| メーカー: | 日置電機 |
