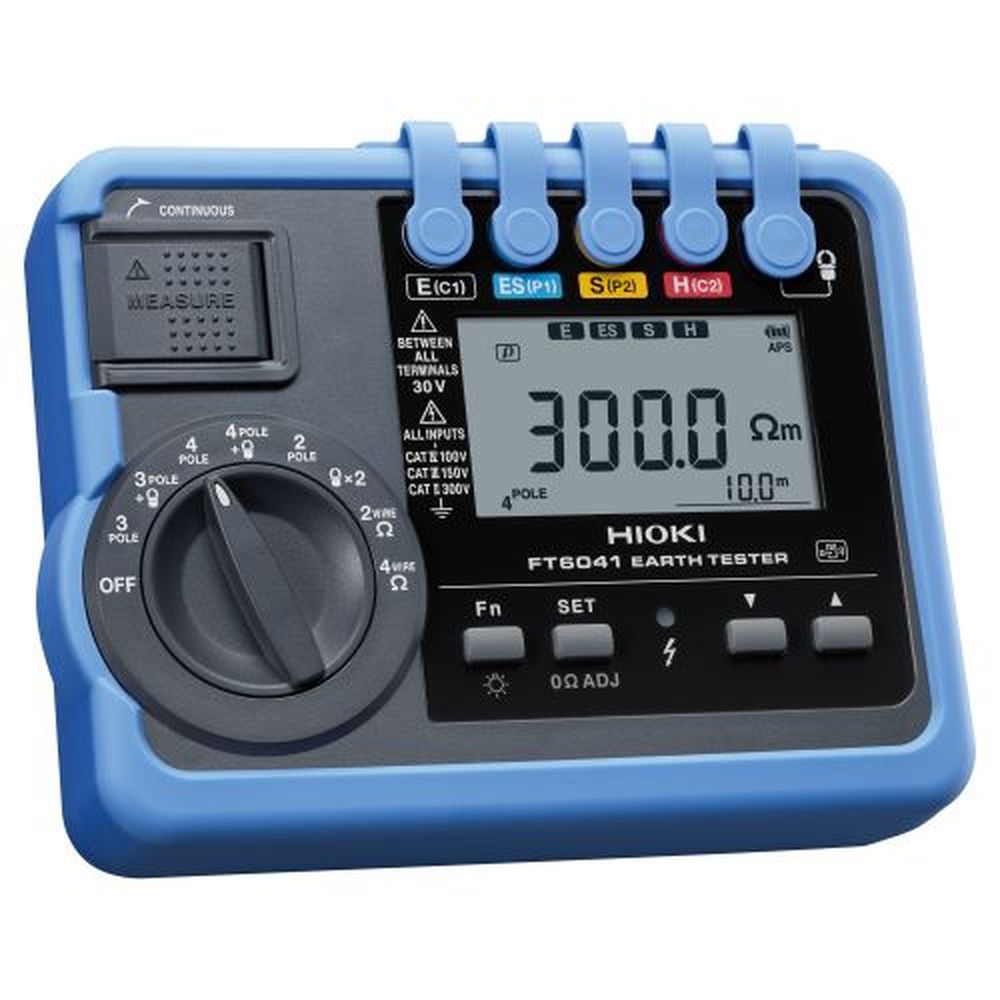

HIOKI 接地抵抗計 FT6041
現場に強い、仕事が速い、6つの測定機能
- 4電極法に対応。多彩な測定機能
- 接地極を切り離さずに測定できるMEC機能
- 防塵防水 IP67, 動作温度 -25℃ ~ 65℃, ドロッププルーフ
- 接地網モジュールで補助接地棒を挿す必要なし
- 作業時間を短縮。測定時間6秒、測定コードの設置、巻き取りも楽々
- 狭い箇所も広いバスバーも挟めるクランプセンサー(オプション)
- ワイヤレス化に対応。スマホやタブレットに測定値を転送 (オプションのZ3210 装着時)
CAT IV 100 V, CAT III 150 V, CAT II 300 V
仕様
基本仕様 (確度保証期間 1年)
※1: -25℃~40℃(80% RH 以下),40℃~45℃(60% RH 以下), 45℃~50℃(50% RH 以下), 50℃~55℃(40% RH 以下), 55℃~60℃(30% RH 以下),60℃~65℃(25% RH 以下)
※2: 単3 形ニッケル水素充電池 × 4 を使用時(23℃参考値)
| 測定項目 | 接地抵抗測定(4電極法, 3電極法, 2電極法, MEC機能, クランプ式), 低抵抗測定(4端子法, 2端子法), 地電圧測定 |
| 地電圧測定 | 0~30.0 V rms, 確度: ±2.3% rdg ±8 dgt(50/60 Hz), ±1.3% rdg ±4 dgt(DC) |
| 機能 | 活線警告表示, オートパワーセーブ, 大地抵抗率表示(4電極法のみ), ゼロアジャスト, オートホールド, 連続測定, 無線通信(Z3210装着時), ブザー, コンパレータ, 表示切り替え, 地電圧オーバー表示(低抵抗測定時) |
| 使用温度範囲 | -25℃~65℃, ※1(結露しないこと) |
| 保存温湿度範囲 | -25℃~65℃, 80% RH 以下(結露しないこと) |
| 防じん性, 防水性 | IP65, IP67(IEC 60529, EN 60529) |
| 適合規格 | EN IEC 61010-2-030: 2021(安全性), EN 61326(EMC), EN 61557-1,EN 61557-10, EN 61557-4(低抵抗), EN 61557-5(接地抵抗計) |
| 電源 | 単3形ニッケル水素充電池 ×4 または 単3形アルカリ乾電池(LR6)×4 |
| 測定可能回数(※2) | 500回(3電極法, Z3210未装着), 400回(3電極法, Z3210装着, 無線通信時) |
| 寸法・質量 | 約189W × 148H × 48D mm, 約765 g(電池, プロテクタ含む) |
| 付属品 | 補助接地棒 L9840(2本セット) ×2, 測定コード L9841 ×1, 測定コード L9845-31 ×1, 測定コード L9845-33 ×1, 測定コード L9845-52 ×1, 接地網モジュール L9846 ×2, テストリード L9787 ×1, 携帯用ケース C0208 ×1, 携帯用ケース C0209 ×1, 単3形アルカリ乾電池(LR6) ×4, 取扱説明書 ×1 |
接地抵抗測定(4電極法, 3電極法, 2電極法)
| 動作方式 | 電圧印加、電圧および電流測定(同期検波により実効抵抗を測定) | |||||
| 測定範囲 | 3 Ω (0~3.000 Ω) | 30 Ω (0~30.00 Ω) | 300 Ω (30.0Ω~300.0 Ω) | 300 Ω 以上 3 k Ω以下(300Ω~3000 Ω) | 3 k Ω 以上 30 k Ω以下 (3.00 k Ω~30.00 k Ω) | 30 k Ω 以上 300 k Ω以下 (30.0 k Ω~300.0 k Ω) |
| 確度 | 規定なし | ±1.5% rdg ±6 dgt | ±1.5% rdg ±4 dgt | |||
| 補助接地電極の許容抵抗 | 5 kΩ | 50 kΩ | 100 kΩ | |||
| 許容地電圧 | 30 V rmsまたは42.4 V peak | |||||
MEC機能(4電極法+クランプ, 3電極法+クランプ)
| 測定方式 | 電圧印加、電圧および電流測定(同期検波により実効抵抗を測定) | |||
| 測定範囲 | 30 Ω (0.00Ω~30.00 Ω) | 300 Ω (30.0Ω~300.0 Ω) | 3000 Ω (300Ω~3000 Ω) | 30.00 k Ω (3 k Ω~30.00 k Ω) |
| 確度 | ±5% rdg ±6 dgt | ±5% rdg ±3 dgt | ||
接地抵抗測定(クランプ式)
| 測定方式 | 電圧印加、電圧および電流測定(同期検波により実効抵抗を測定) | ||
| 測定範囲 | 20 Ω (0.02Ω~20.00 Ω) | 200 Ω (20.0Ω~200.0 Ω) | 500 Ω (200Ω~500 Ω) |
| 確度 | ±7% rdg ±3 dgt | ±35% rdg | |
低抵抗測定
| 開放回路電圧 | 4.0 V~6.9 V | ||
| 測定電流 | 200 mA以上 | ||
| 測定範囲 | 30 Ω (0.00Ω~30.00 Ω) | 300 Ω (30.0Ω~300.0 Ω) | 3000 Ω (300Ω~3000 Ω) |
| 確度 | ±3 dgt (0.00Ω~0.19 Ω) ±2% rdg ±2 dgt (0.20Ω~10.00 Ω) | ±2% rdg ±2 dgt | |
商品仕様
| 製品名: | FT6041 |
|---|---|
| 型番: | FT6041 |
| メーカー: | 日置電機 |
