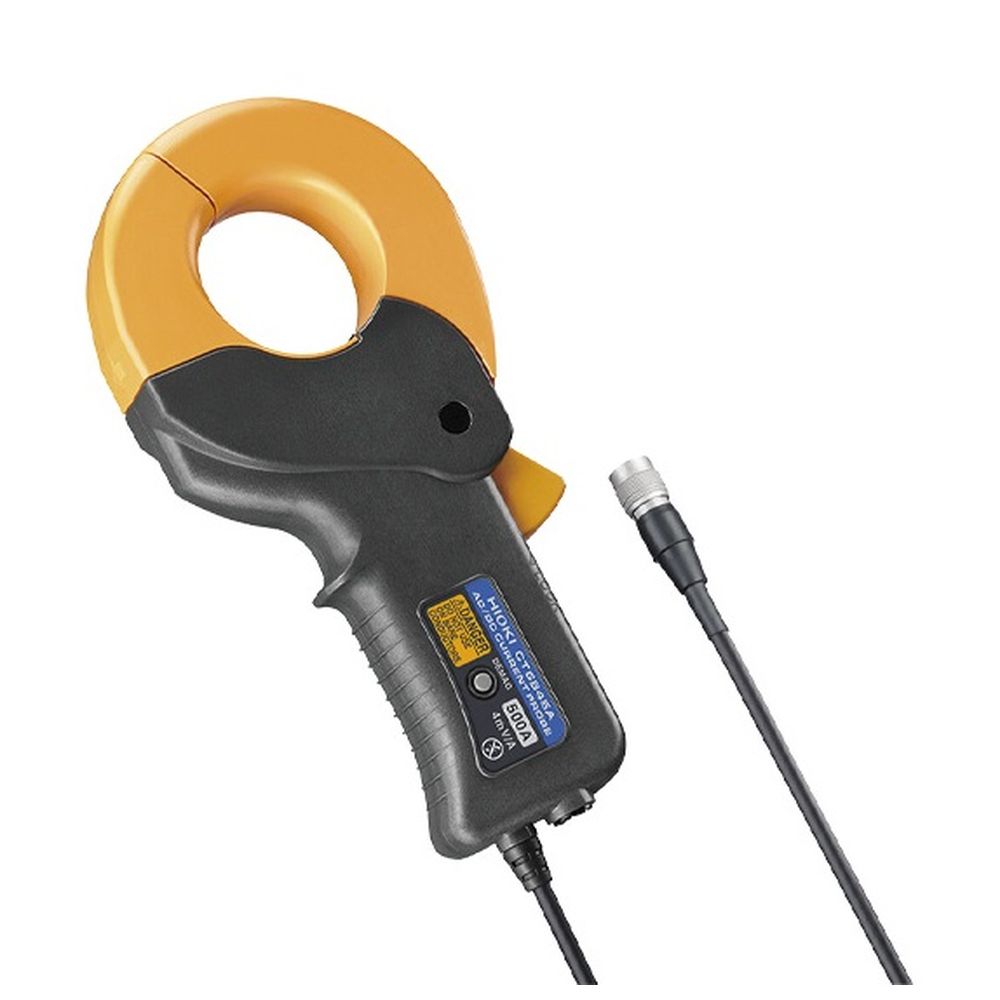

HIOKI AC/DCカレントプローブ CT6845A
特徴
- 定格電流 AC/DC 500 A
- 測定確度(振幅) ±0.22% (DC), ±0.21% (50/60 Hz)
- 測定確度(位相) ±0.1° (50/60 Hz)
- 周波数帯域 DC~200 kHz
- -40℃~85℃の使用温度範囲で様々な試験環境に対応
- 片手で開閉できるクランプ型
- 太いケーブルやダブル配線もクランプできる大口径
- 測定器から電源を供給、センサー用の電源が不要
(HIOKI製のパワーアナライザーやメモリーハイコーダー接続時) - EVのインバーター評価、PV発電のPCS評価に最適
仕様
基本仕様 (確度保証期間 1年)
| 定格電流 | AC/DC 500 A |
| 周波数特性 | DC~200 kHz |
| 測定可能導体径 | Ø50 mm以下 |
| 最大入力電流 | ±1500 Apeak (40℃以下かつ21 ms以内) |
| 出力電圧 | 4 mV/A |
| 出力抵抗 | 50 Ω ± 10 Ω |
| 測定確度(振幅) ±(% of reading + % of full scale) | DC: 0.2% + 0.02% DC < f ≤ 100 Hz: 0.2% + 0.01% |
| 直線性誤差 | ±20 ppm Typical |
| 同相電圧除去比 (CMRR) | DC-1 kHz:150 dB以上 1 kHz-10kHz:130 dB以上 10 kHz-100 kHz:100 dB以上 (出力電圧への影響/同相電圧) |
| 自動位相補正機能 | PW8001に接続すると、自動で位相補正を実行します |
| 使用温湿度範囲 | -40℃~85℃、80% RH以下(結露しないこと) |
| 適合規格 | 安全性 IEC 61010-2-032:2012/EN 61010-2-032:2012 タイプD EMC IEC 61326-1:2012/EN 61326-1:2013 |
| 耐電圧 | AC 4,260 V |
| 電源 | パワーアナライザPW8001, PW6001, PW3390、センサユニットCT9555, CT9556, CT9557、3CH電流ユニットU8977経由で供給 |
| 最大定格電力 | 7 VA以下(500 A/55 Hz測定、±12 V電源時) |
| 外形寸法, 質量 | 238(W) ×116(H)×35(D), 860 g |
| ケーブル長 | 3 m |
| 付属品 | ・マークバンド(×6) ・携帯用ケース ・取扱説明書 ・使用上の注意 |
商品仕様
| 製品名: | CT6845A |
|---|---|
| 型番: | CT6845A |
| メーカー: | 日置電機 |
