【お問合せ商品】HIOKI AC/DCカレントプローブ CT6841A 計測器ランド

定価:	¥261,360(税込)
価格:	¥261,360 (税込)

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※商品画像はシリーズ代表例を使用している場合があり、実際の商品と異なることがございます。ご注意ください。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ

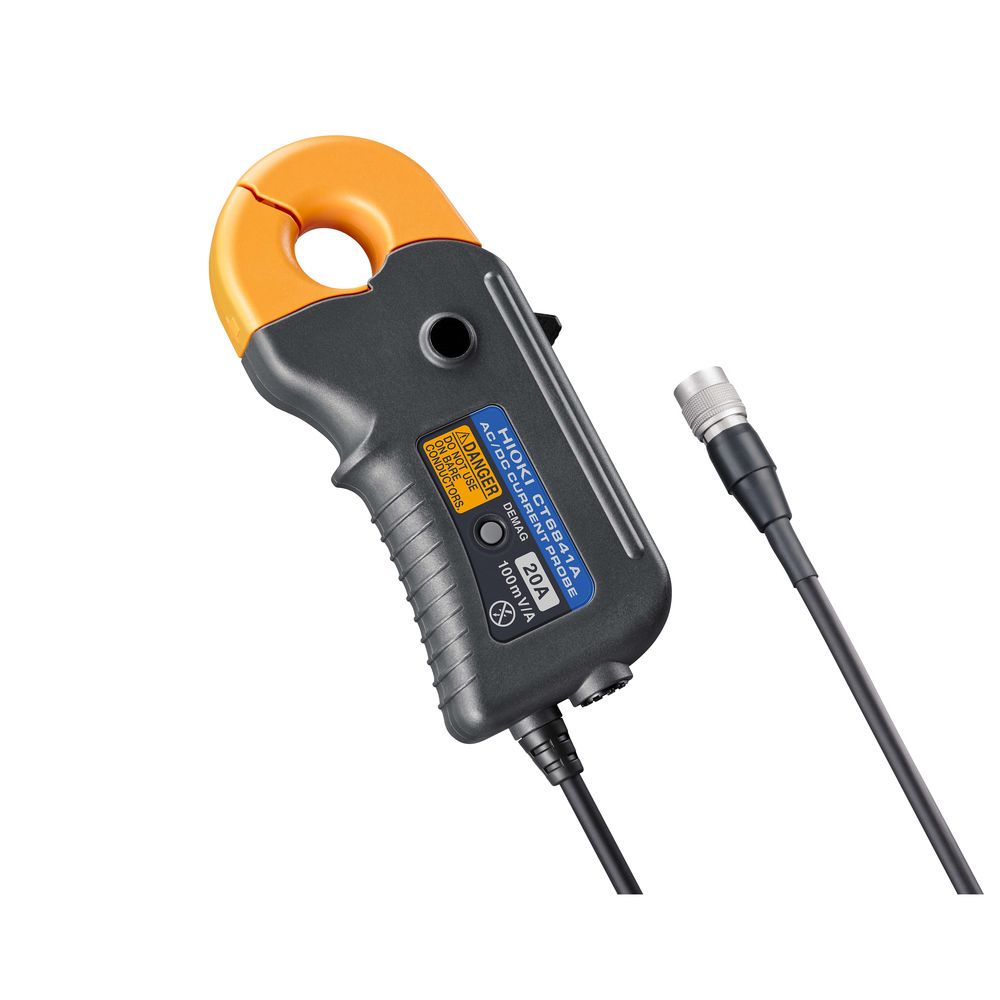

HIOKI AC/DCカレントプローブ CT6841A

クランプ型、高精度電流測定

定格電流 AC/DC 20 A

測定確度(振幅) ±0.25% (DC), ±0.21% (50/60 Hz)

測定確度(位相) ±0.1° (50/60 Hz)

周波数帯域 DC~2 MHz

-40℃~85℃の使用温度範囲で様々な試験環境に対応

片手で開閉できるクランプ型

測定器から電源を供給、センサー用の電源が不要 (HIOKI製のパワーアナライザーやメモリーハイコーダー接続時)

EVのインバーター評価、PV発電のPCS評価に最適

仕様

基本仕様 (確度保証期間 1年)

定格電流	AC/DC 20 A
周波数特性	DC~2 MHz
測定可能導体径	Ø20 mm以下
最大入力電流	±60 Apeak (40℃以下かつ20 ms以内)
出力電圧	100 mV/A
出力抵抗	50 Ω ± 10 Ω
測定確度(振幅) ±(% of reading + % of full scale)	DC: 0.2% + 0.05% DC < f ≤ 100 Hz: 0.2% + 0.01%
直線性誤差	±20 ppm Typical
同相電圧除去比 (CMRR)	DC-1 kHz:140 dB以上 1 kHz-10kHz:125 dB以上 10 kHz-100 kHz:100 dB以上 100 kHz-1 MHz:80 dB以上 (出力電圧への影響/同相電圧)
自動位相補正機能	PW8001に接続すると、自動で位相補正を実行します
使用温湿度範囲	-40℃~85℃、80% RH以下(結露しないこと)
適合規格	安全性 IEC 61010-2-032:2012/EN 61010-2-032:2012 タイプD EMC IEC 61326-1:2012/EN 61326-1:2013
耐電圧	AC 4,260 V
電源	パワーアナライザPW8001, PW6001, PW3390、センサユニットCT9555, CT9556, CT9557、3CH電流ユニットU8977経由で供給
最大定格電力	5 VA以下 (20 A/55 Hz測定、±12 V電源時)
外形寸法, 質量	153(W) ×67(H) ×25(D), 370 g
ケーブル長	3 m
付属品	・マークバンド(×6) ・携帯用ケース・取扱説明書・使用上の注意

【お問合せ商品】HIOKI AC/DCカレントプローブ CT6841A
