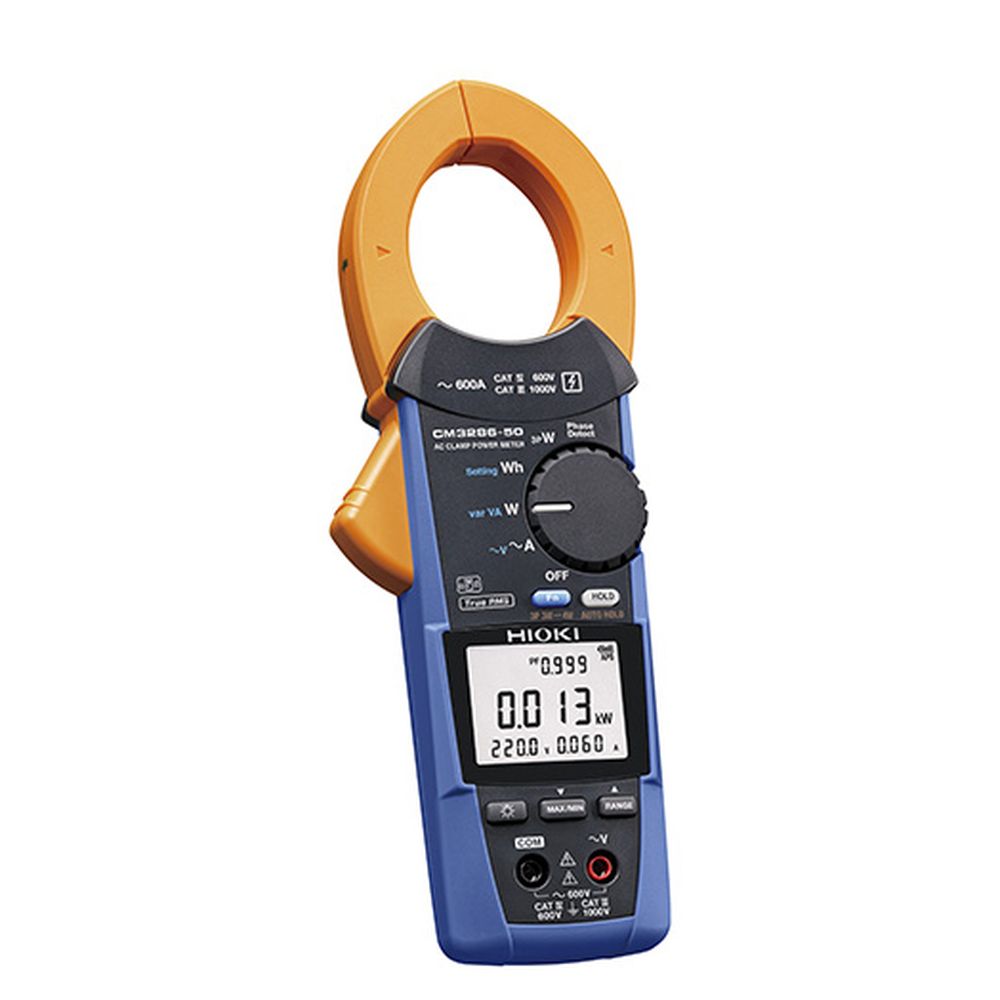

ACクランプパワーメータ CM3286-50/90
電流・電圧・電力・力率をスピーディーにチェック
- 4つのパラメータを同時に表示
- 電力5 W、電流60 mAから測れる電力計
60 mAの低電流で5Wから360 kWの電力まで測定可能 - 電流、電圧、電力の他、簡易積算電力量や相順も測定可能
- スピーディーな測定をサポートする操作系
- ホールドするだけで測定値をスマホに転送、スピーディーにデータ記録
- GENNECT Crossで第1次~第30次の高調波解析ができる (ワイヤレスアダプタ Z3210 装着時)
CAT IV 600 V / CAT III 1000 V
ワイヤレス化に対応。無線通信機能でさらに便利に
ワイヤレスアダプタ Z3210に対応。 スマホやタブレットに測定値を転送し、現場写真や図面などを用いたレポートが素早く作成できます。
作業効率アップ！デジタル管理で測定作業を省力化（Excel®直接入力機能）
Excel®ファイルで作成した帳票に測定データを直接転送入力でき、現場での作業効率アップにつながります。
※ワイヤレスアダプタZ3210によるBluetooth®通信を使用します。
専用無償アプリGENNECT Crossへ転送
専用無償アプリGENNECT Cross では、測定結果の確認、管理、レポート作成が可能です。
測定現場の写真を撮影し、写真上に測定結果を転送入力、手書きでメモを書き込むなど、現場でスムーズにデータを管理できます。
※オプションのワイヤレスアダプタZ3210によるBluetooth®通信を使用します。
スマホアプリ GENNECT Cross対応測定器
GENNECT CrossはiOSとAndroid用の無償アプリです。測定器がスマホやタブレットにBluetooth®通信で接続し、現場で役立つ新しい機能が満載されています。
ワイドな測定範囲のハンディクランプ電力計
工場から家庭用まで幅広い測定に対応
最小60 mAの低電流で5Wから最大600 Aで360 kWの電力を正確に測定（単相電力の場合）
<測定ライン>
単相から平衡三相（推定値）までの電力を測定
（単相2線、単相3線、平衡三相3線、平衡三相4線）
＊三相は演算による推定電力値
オートホールド機能
測定値が安定するとブザーが鳴って、自動で表示値をホールドします。 表示部が見えず、ホールドボタンを押しにくい場合に便利です。
音と光で二重に警告
電流または電圧の過入力を検出した場合に、赤色バックライトとブザー音で警告し、事故を防ぎます。
不平衡測定も簡単
単相電力測定を2回行うと自動で足し算し、三相3線の不平衡電力が測定できます。（3回測定を行うと三相4線が測定できます）
電源変動の簡易チェックに
最大値（MAX）、最小値（MIN）、平均値（AVG）を表示できるため変動幅の把握に便利です。 波高値（PEAK）の最大値測定も可能なため波高値レベルでも変動が確認できます。
大口径・大電流測定に対応
オプションのクランプオンアダプタ9290-10と組み合わせることでØ55 mm、80×20 mmのバスバーまで測定できます。 AC1000 A（5分間なら1500 Aまで）の大電流が測定できます。
仕様
基本仕様 (確度保証期間 1年、調整後確度保証期間 1年)
※1) 電流・電圧のゼロクロスから求められる位相角 ※2) 高調波は、アプリケーションソフト (GENNECT Cross) にて表示可能
| 測定ライン | 単相、三相 (平衡、 波形歪み無し) |
| 測定項目 | 電圧、 電流、 電圧/電流波形ピーク、 有効/皮相/無効電力、 力率、 位相角※1、 周波数、 簡易単相電力量 【Z3210装着時※2】 電圧/電流高調波 |
| 電圧レンジ | [測定範囲] 80.0 V~600.0 V、 単レンジ、 基本確度 45 - 66 Hz : ±0.7% rdg. ±3 dgt.、 (周波数特性: 45~ 1 kHz、 真の実効値整流) |
| 電流レンジ | [測定範囲] 0.060 A~600.0 A、 3レンジ、 基本確度 45 - 66 Hz : ±1.3% rdg. ±3dgt.、 (周波数特性: 45~ 1 kHz、 真の実効値整流) |
| 電力レンジ | [単相] 0.005 kW~360.0 kW 基本確度: ±2.0% rdg. ±7 dgt. (50/60 Hz 力率=1) [平衡三相3線] 0.020 kW~623.5 kW 基本確度: ±3.0% rdg. ±10 dgt. (50/60 Hz 力率=1) [平衡三相4線] 0.040 kW~1080 kW 基本確度: ±2.0% rdg. ±3 dgt. (50/60 Hz 力率=1) |
| 高調波 | 【Z3210装着時※2】電圧、 電流における30次までの高調波レベル/含有率/総合高調波歪み率 |
| その他機能 | [位相角※1] 進み -180.0°~ 遅れ 179.9°、 [力率] -1.000 ~ 1.000 [周波数] 45.0 Hz~999.9 Hz、 波高値、 検相、 最大/最小/平均値表示、 オートホールド、 電力量計比較、 不平衡三相電力推定表示 他 |
| 防塵防水性 | IP50（完全に乾いた状態での、絶縁導体の電流の測定 または保管時） |
| 電源 | 単4形アルカリ乾電池 (LR03) ×2 連続使用時間：約25時間（Z3210未装着）、 約18時間（Z3210装着かつ無線通信） その他条件：AC 100 A測定、 表示部バックライトOFF、 23℃参考値 |
| 測定可能導体径 | Ø46 mm、 ジョー寸法: 92 W × 18 D mm |
| 寸法・質量 | 65W × 241H × 35D mm、 450 g |
| 付属品 | 接続コードL9257 ×1、 単4形アルカリ乾電池 (LR03) ×2、 携帯用ケースC0203 ×1、 取扱説明書 ×2、 使用上の注意 ×1 |
商品仕様
| 製品名: | CM3286-90 |
|---|---|
| 型番: | CM3286-90 |
| メーカー: | 日置電機 |
