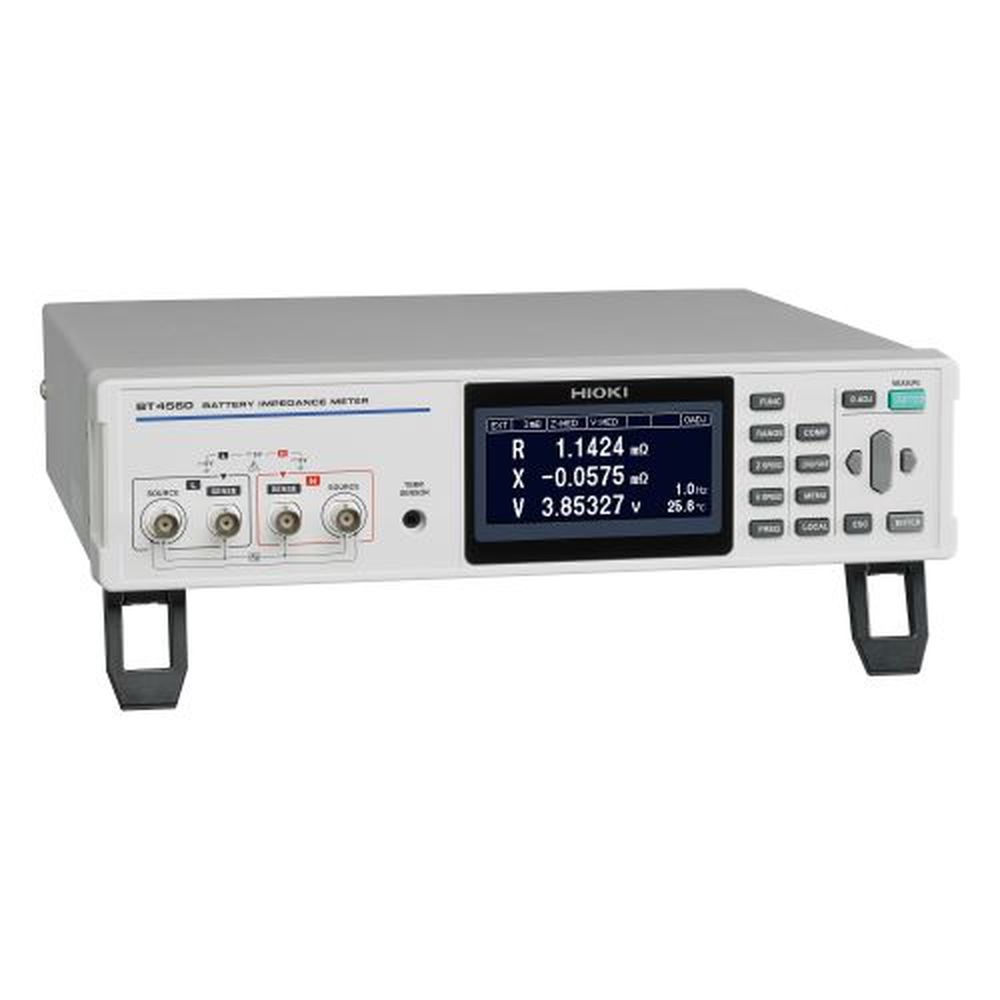

HIOKI バッテリーインピーダンスメータ BT4560-50
大容量バッテリーセルのEIS測定
- EIS 測定周波数:0.01 Hz ~ 1.05 kHz
- インピーダンスと電圧、温度を同時に測定
- R&Dに便利な評価アプリケーションソフト
- サードパーティーの等価回路解析ソフトとのデータ互換
- 生産ライン対応:LANインターフェイスと専用スキャナ
- CSA認証を取得
仕様
基本仕様 (確度保証期間 1年)
| 最大入力電圧 | 最大5 V |
| 測定項目 | インピーダンス, 電圧, 温度 |
| インピーダンス測定 | 測定パラメータ: R 抵抗, X リアクタンス, Z インピーダンス, θ 位相角 測定周波数: 0.01 Hz~1050 Hz 測定レンジ: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 測定電流: 3 mΩ レンジ: 1.5 Arms, 10 mΩ レンジ: 500 mArms, 100 mΩ レンジ: 50 mArms |
| 電圧測定 | 測定レンジ: 5.00000 V (単レンジ), 測定時間: 0.1 s (FAST)~1.0 s (SLOW) |
| 温度測定 | 測定レンジ: -10.0℃~60.0℃, 測定時間: 2.3 s |
| 基本確度 | ¦Z¦ : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 温度: ±0.5℃ (10.0℃~40.0℃にて) |
| 機能 | コンパレータ, セルフキャリブレーション, サンプルディレイ, アベレージ, 電圧リミット, インピーダンス測定時電位勾配補正, 交流印加時充放電防止, キーロック, システムテスト, パネルセーブ・ロード (最大126通り) |
| インタフェース | LAN, RS-232C, USB, EXT. I/O (NPN/PNP切り替え可) |
| 電源 | 定格電源電圧:AC 100 V~240 V 定格電源周波数:50 Hz/60 Hz 定格電力:80 VA max |
| 寸法・質量 | 約330W × 80H × 293D mm (突起物含まず), 約3.8 kg |
| 付属品 | 電源コード ×1, 取扱説明書 ×1, ゼロアジャストボード ×1, USBケーブル (A-Bタイプ) ×1, CD-R (通信取扱説明, PCアプリケーションソフトウェア, USBドライバ) ×1 |
商品仕様
| 製品名: | BT4560-50 |
|---|---|
| 型番: | BT4560-50 |
| メーカー: | 日置電機 |
