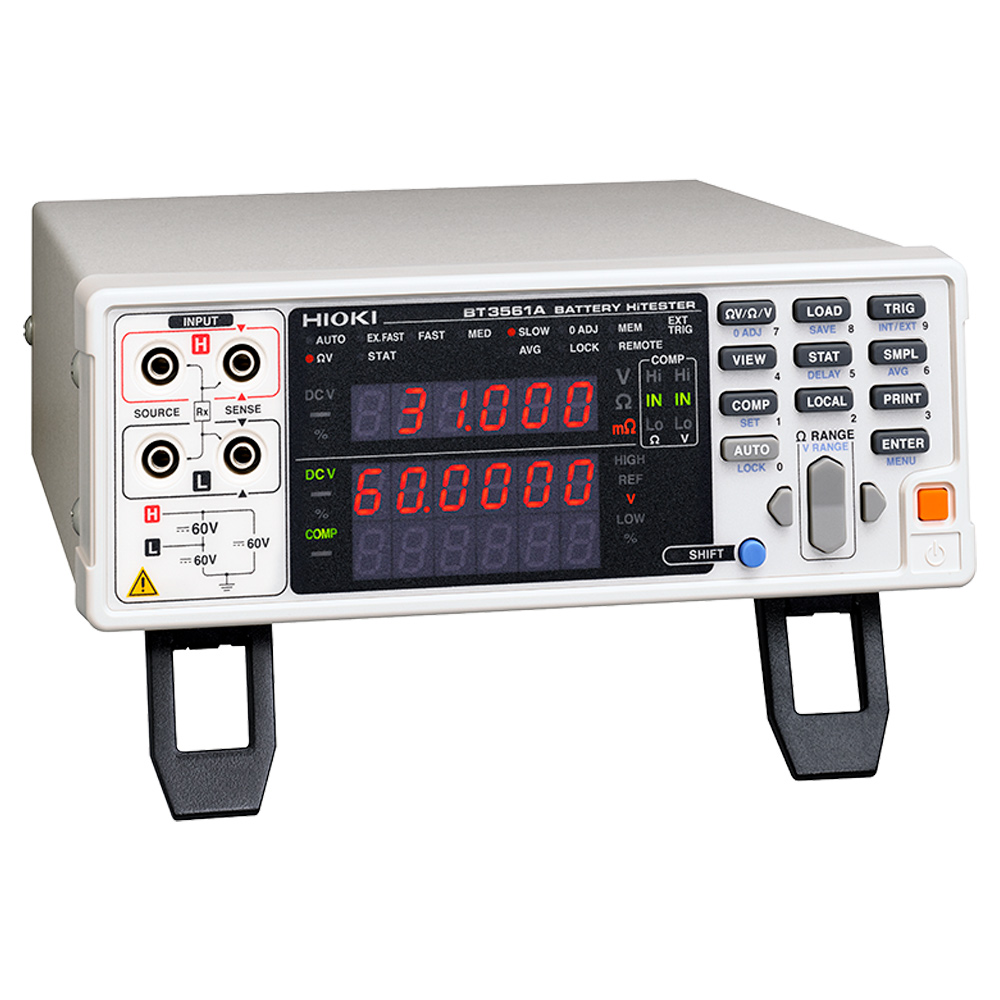

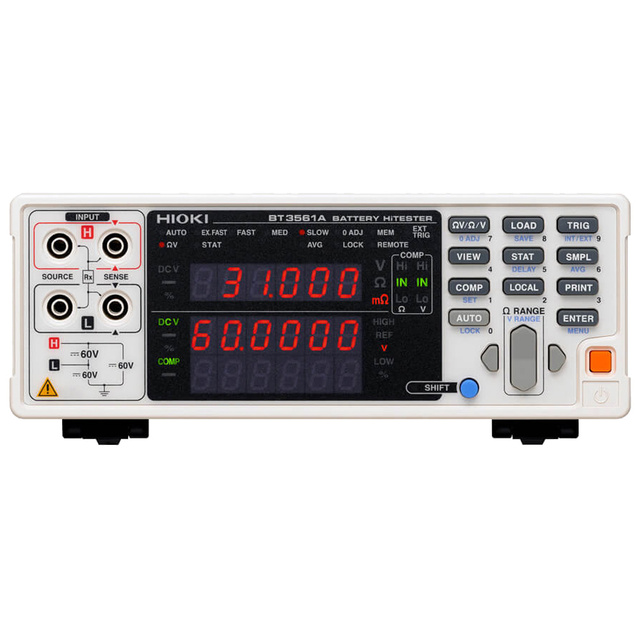

バッテリハイテスタ BT3561A
動力用小型セル、60 V までの小型パック
- 内部抵抗と開放電圧を同時に測定
- 動力用小型セル、60 V までの小型パックの測定に対応したレンジ構成
- 内部抵抗（AC-IR）測定レンジ: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
- 開放電圧測定レンジ: 6 V/60 V
- インターフェイスにLANを搭載
仕様
基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)
| 抵抗測定レンジ | 30 mΩ（最大表示: 31.000 mΩ, 分解能: 1 μΩ, 測定電流: 100 mA） 300 mΩ（最大表示: 310.00 mΩ, 分解能: 10 μΩ, 測定電流: 10 mA） 3 Ω（最大表示: 3.1000 Ω, 分解能: 100 μΩ, 測定電流: 1 mA） 30 Ω（最大表示: 31.000 Ω, 分解能: 1 mΩ, 測定電流: 100 μA） 300 Ω（最大表示: 310.00 Ω, 分解能: 10 mΩ, 測定電流: 10 μA） 3 kΩ（最大表示: 3.1000 kΩ, 分解能: 100 mΩ, 測定電流: 10 μA） 測定代表確度: ±0.5% rdg ±5 dgt 測定電流周波数: 1 kHz ±0.2 Hz 測定方式: 交流4端子法 |
| 電圧測定レンジ | 6 V（最大表示: 6.00000 V, 分解能: 10 μV） 60 V（最大表示: 60.0000 V, 分解能: 100 μV） 測定代表確度: ±0.01% rdg ±3 dgt |
| 測定応答時間 | 10 ms |
| サンプリング時間 | ΩまたはV (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW) ΩまたはV (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW) ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW) |
| 機能 | コンタクトチェック機能, ゼロアジャスト機能, パルス測定機能, コンパレータ機能 (Hi/ IN/ Lo), 統計演算機能 (最大30,000データ), ディレイ機能, アベレージ機能, 設定セーブ機能 (パネルセーブ) , メモリ機能, LabVIEW®ドライバ対応 |

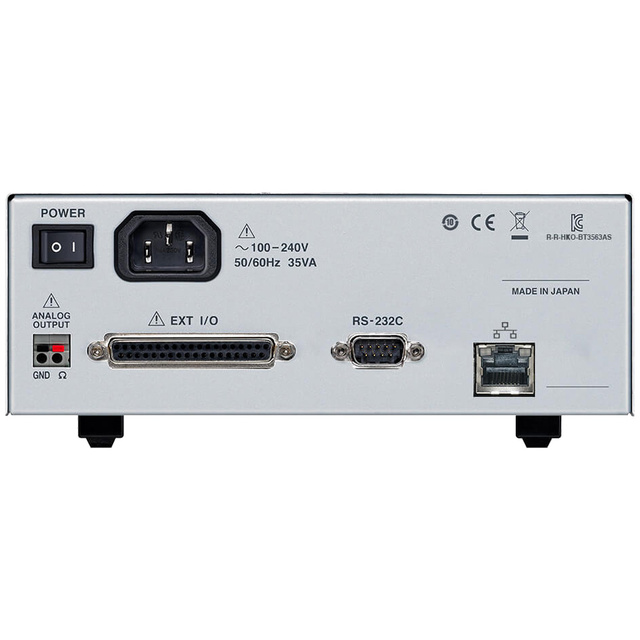

| インターフェイス | LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (最大38.4 kbps, プリンタI/F兼用) EXT I/O (37-pin Handler interface) アナログ出力 (DC 0 V~3.1 V) |
| 電源 | AC 100 V ~ AC 240 V, 50 Hz/60 Hz, 35 VA max. |
| 寸法・質量 | 215W × 80H × 295D mm, 2.4 kg |
商品仕様
| 製品名: | BT3561A |
|---|---|
| 型番: | BT3561A |
| メーカー: | 日置電機 |
