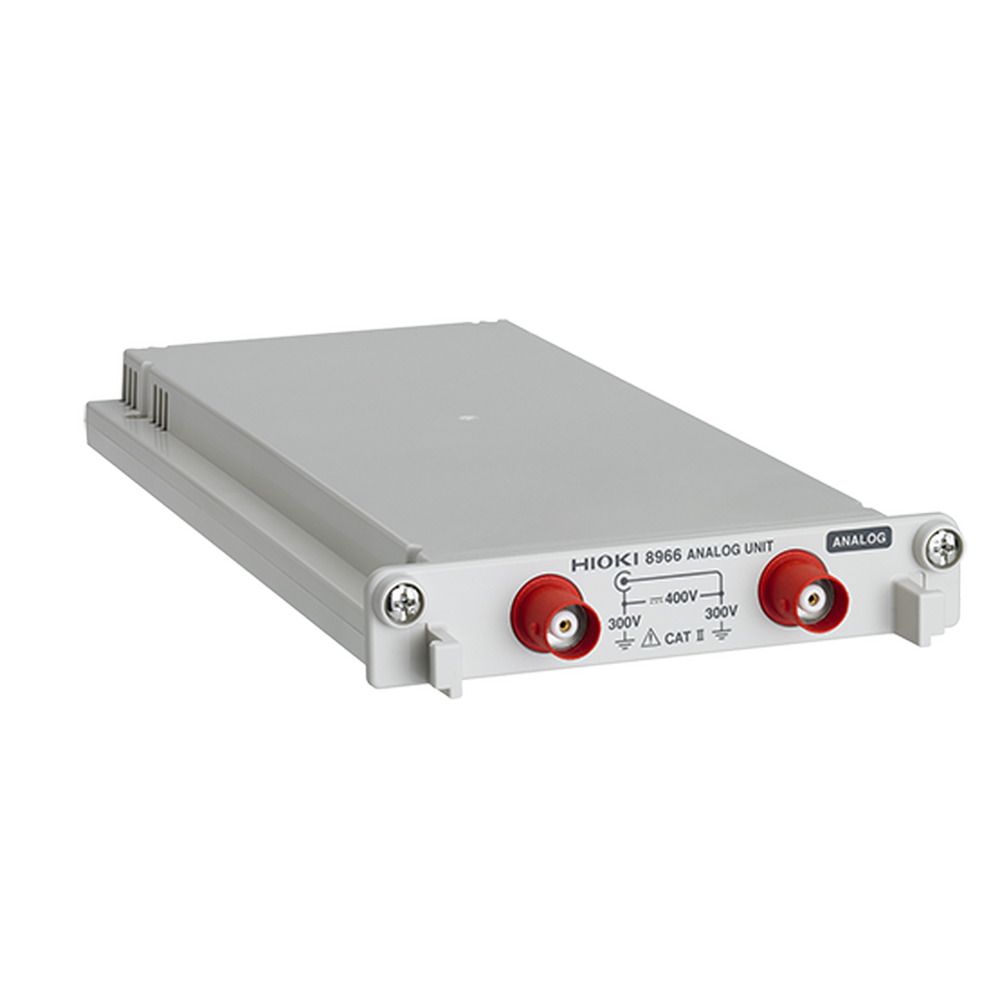

電圧の瞬時波形を12bit分解能で測定
特徴
- 12bit A/Dによる高分解能測定
- 20MS/sの高速サンプリングで高速現象を確実にキャッチ
- 絶縁入力（対地間AC, DC 300V）
メモリハイコーダに装着して使用します。
※入力コード類は付属しませんので、別途ご購入願います。
| 基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年) | |
| 測定機能 | チャネル数：2ch電圧測定 |
| 入力端子 | 絶縁BNC端子 (入力抵抗1 MΩ, 入力容量30 pF) 対地間最大定格電圧：AC, DC300 V （入力と本体間は絶縁、入力ch~筐体間、各入力ch間に加えても壊れない上限電圧） |
| 測定レンジ | 5 mV~20 V/div, 12レンジ, フルスケール: 20div, メモリファンクションで測定/表示可能なAC電圧: 280 Vrms ローパスフィルタ: 5/50/500/5 k/50 k/500 kHz |
| 測定分解能 | 測定レンジの1/100 (12bit A/Dを使用, MR8847に使用時) |
| 最高サンプリング速度 | 20 MS/s (2チャネル同時サンプリング) |
| 測定確度 | ±0.5% f.s. (フィルタ5 Hz, ゼロ位置確度を含む) |
| 周波数特性 | DC~5 MHz -3 dB, AC結合時: 7 Hz~5 MHz -3dB |
| 入力結合 | AC/DC/GND |
| 最大入力電圧 | DC400 V (入力端子間に加えても壊れない上限電圧) |
| 寸法・質量 | 106W × 19.8H × 196.5D mm, 250 g |
付属品：
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | 8966 |
|---|---|
| 型番: | 8966 |
| メーカー: | 日置電機 |
