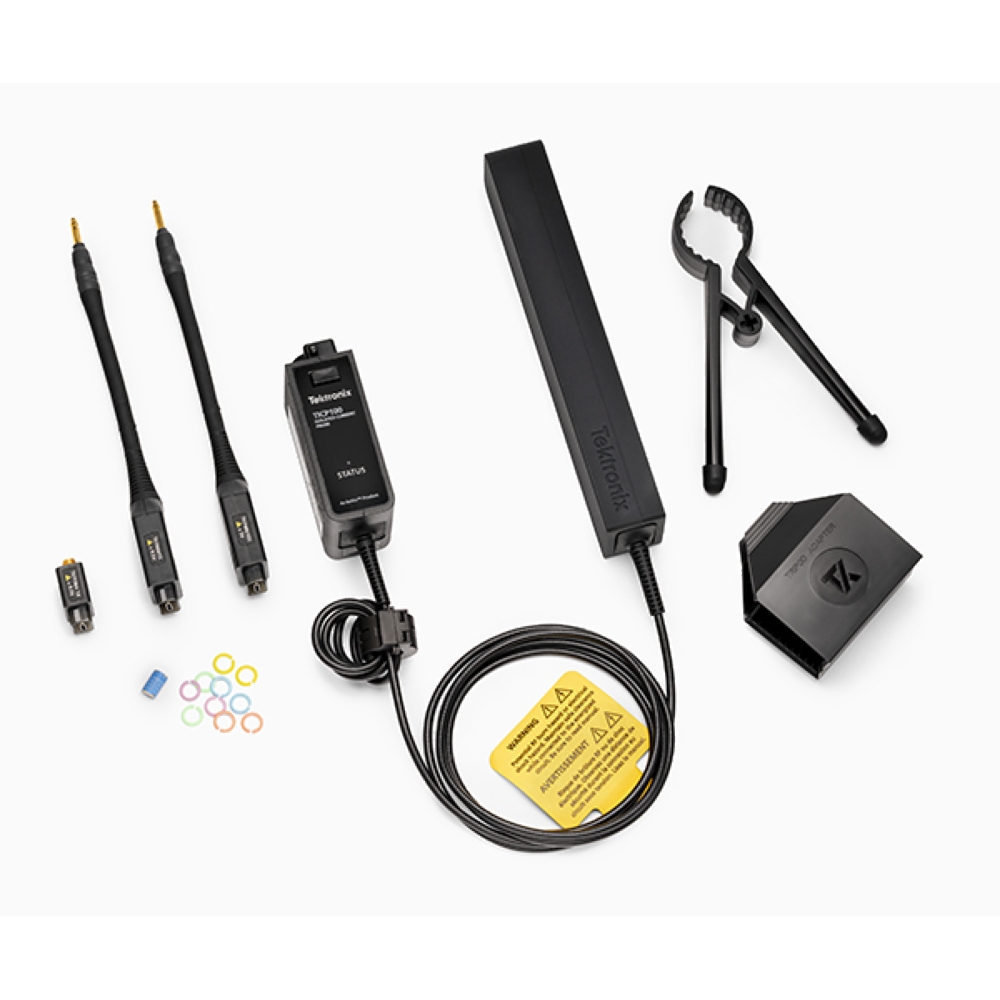

【お問合せ商品】Tektronix TICPシリーズ IsoVu アイソレーション型 電流シャント・プローブ 250MHz TICP025

TICPシリーズ電流プローブを使用して、より正確で動的なシャント電流測定を行います。広帯域、柔軟な範囲、完全なガルバニック絶縁、超低ノイズにより、従来の限界を超えた機能を提供します。これは電源回路のフローティング部分の電流シャントの低ノイズ測定に最適です。

TICP電流プローブは、高性能シャントまたはCVRと組み合わせると、DCから数百MHzまでの測定が可能になります。用途と予算に合わせて3つのモデルからお選びください。

プローブ・チップとスコープの間の完全なRFアイソレーションにより、グランド・ループが解消され、コモンモード・ノイズが大幅に減少します。

低減衰、50Ωの入力インピーダンス、およびシールド・チップにより、低ノイズ性能が保証されます。

• 3つの周波数帯域:250MHz、500MHz、1GHz
• 1MHzで最大90dBのCMRR
• ノイズ寄与4.7nV/√Hz未満(1GHzで150µV未満)

ワイド・バンドギャップ・デバイスの急速に変化する電流を測定する場合、シャント・プローブはクランプ・オン・プローブよりも高周波数帯域を提供できます。IsoVuアイソレーションにより、グランド・ループが解消され、高電圧回路での測定が可能になり、非常に高いCMRRが実現します。そのため、TICPプローブはハイサイドSiCおよびGaNスイッチングFETでのシャントおよびCVRの電流測定に最適です。

• 250MHz、500MHz、または1GHzの周波数帯域
• 1800VRMSのコモン・モード電圧
• 1MHzで最大90 dBのCMRR
• 1000V CAT II 安全評価

IsoVu 電圧プローブと組み合わせると、スイッチング性能を低ノイズで把握できます。

IoTおよびモバイル・デバイスで電源管理を最適化するには、低レベルの動的電流を正確に測定することが重要です。TICPプローブとシャントをオシロスコープと一緒に使用すると、特定のシステム・アクティビティ時の消費電流や、スリープ状態からアクティブ状態への遷移時の消費電流を、メモリ・アクセスやI/Oと関連付けて確認することができます。

• 周波数帯域:最高1GHz
• ノイズ寄与4.7 nV/√Hz未満(1 GHzで150 µV未満)
• 12V、24V、48V以上のレールを簡単に測定可能

配電回路網のマルチレール解析には、パワーレール・プローブと組み合わせます。

TICPプローブとチップは、ノイズを抑制しながら接続の手間を最小限に抑えるように設計されています。チップは曲げやすく設計されているため、接続部への負担が軽減され、DUTへの接続が簡単かつ確実になります。

• チップはシールドされた高帯域幅MMCXコネクタで終端
• SMAまたはBNCコネクタ用の市販アダプタとともに使用
• オンボード・シャントおよびテスト・ポイントへの接続用に25ミルのスクエア・ピンに適合
• 安定性を高める二脚アダプタおよび三脚アダプタが付属

4、5、6シリーズMSOオシロスコープは、その拡張電源解析機能で知られています。IsoVu電流プローブは、これらの機器とシームレスに連携するように設計されています。TekVPITMプローブ・インタフェースはプローブに電力を供給し、プローブとチップを自動的に検出するため、スコープ・ユーザ・インタフェースからプローブ・パラメータを調整できます。これにより、オシロスコープのプログラミング・コマンドを使用したテストの自動化も可能になります。
