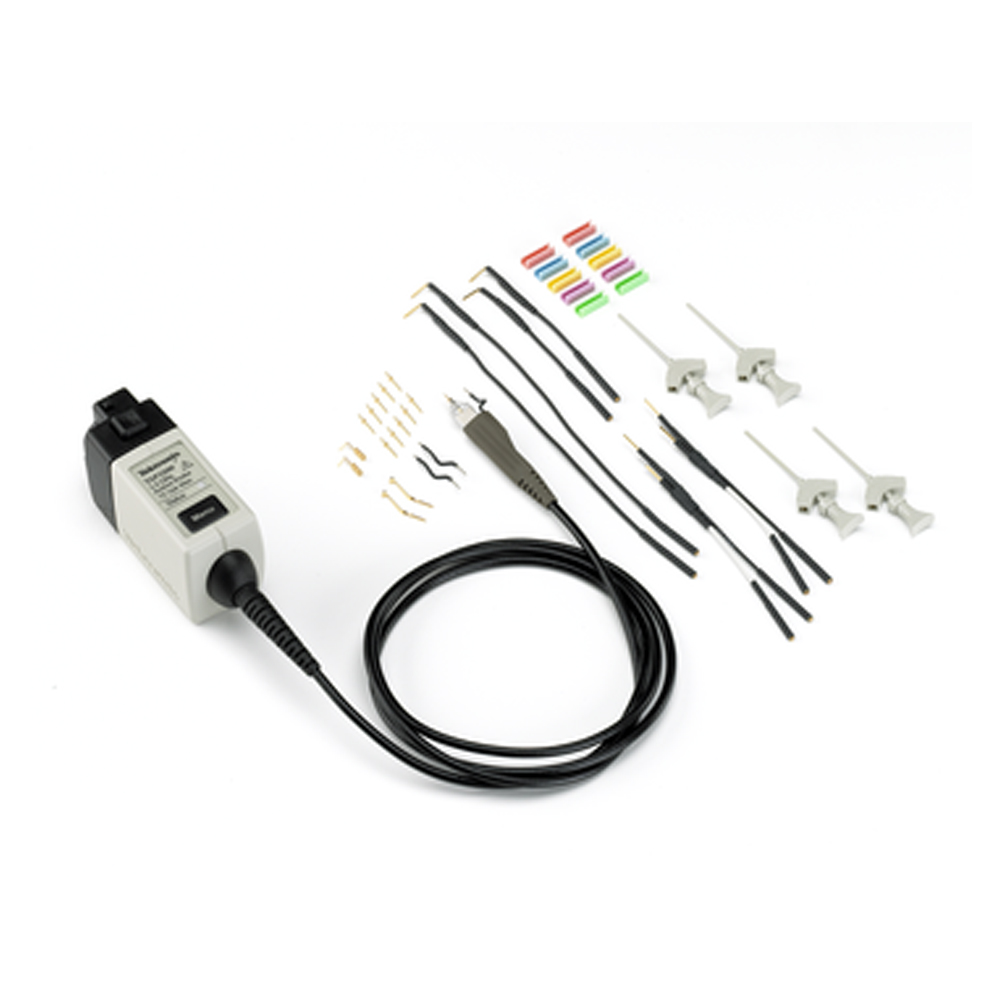

Tektronix アクティブ・シングルエンド・プローブ TAP1500L

TAP1500およびTAP1500L型は、今日のデジタル・システム設計に必要とされる高速信号に対応した電気性能と機械性能を備えた、シングルエンド・アクティブFETプローブです。

主な特長

優れた電気性能
- プローブの周波数帯域:1.5GHz以上
- 立上り時間:267ps未満
- 入力容量:1pF以下
- 入力抵抗:1MΩ
- 入力ダイナミック・レンジ:-8V~+8V
- DC入力オフセット・レンジ:-10V~+10V
多様な用途に対応できる機械的性能
- 小型、軽量のプローブ・ヘッドにより、狭い回路基板にもプロービングが可能
- 0.5mmピッチまでのSMDに直接接続が可能なDUT接続アクセサリ
- 信頼性の高い堅牢な設計
優れた操作性
- TekVPI™プローブ・インタフェースを装備したオシロスコープに直接接続可能
- 単位は自動的にスケーリングされ、オシロスコープ上にリードアウトを表示可能
- オシロスコープに表示されるプローブ・メニューにより、プローブ・ステータス/診断、プローブDCオフセットが設定可能
- オシロスコープ経由でリモートによるGPIB/USBプローブ制御が可能
アプリケーション
- 高速デジタル・システムの設計
- コンポーネントの設計および特性評価
- 製造技術/テスト
- 教育研究
- 16Vまでの電圧振幅測定

TekVPI™プローブ・インタフェースに対応した1.5GHzアクティブ・プローブ

TAP1500型アクティブEFTプローブは、TekVPI™ プローブ・インタフェースを装備したオシロスコープに直接接続して使用します。従来の3つの問題を解決することで、より高速信号の取込みと正確な測定結果を可能にしています。

仕様

すべての仕様は、特に断りのないかぎり、保証値を示します。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。

電力要件

TekVPIインタフェースを装備したオシロスコープから直接電源が供給されます。

保証電気特性

減衰比(プローブ単体)
10:1 ±2%

性能(代表値)

周波数帯域(プローブ単体)	≥1.5 GHz TAP1500Lのみ:Tektronix推奨のDSPフィルタが必要です。 DSPフィルタは、4、5、6シリーズ・オシロスコープにのみ対応しています。
立上り時間(プローブ単体)	<267 ps TAP1500Lのみ:Tektronix推奨のDSPフィルタが必要です。 DSPフィルタは、4、5、6シリーズ・オシロスコープにのみ対応しています。
入力容量	1pF未満
入力抵抗	1 MΩ
リニアリティ	±8 V (16 Vp-p)
入力オフセット・レンジ	±10 V
最大非破壊入力電圧	±15 V(DC + ピーク AC)
伝搬遅延	5.3 ns(TAP1500)/28.9 ns(TAP1500L)

EMC(電磁適合性)および安全性

物理特性
