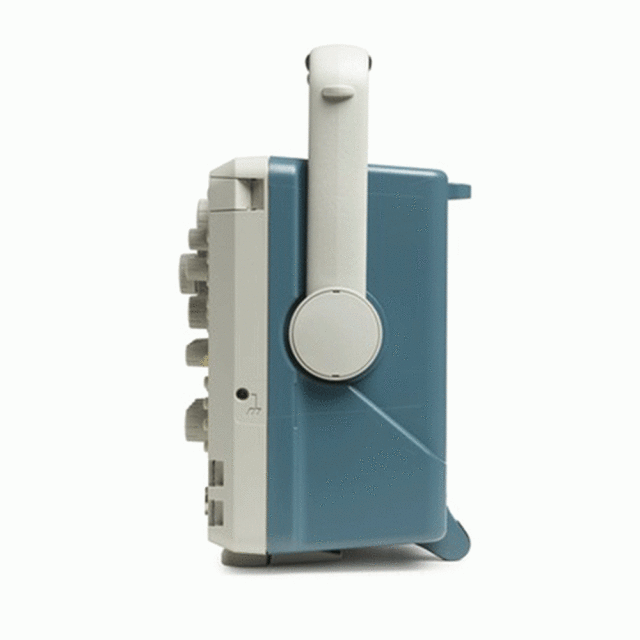

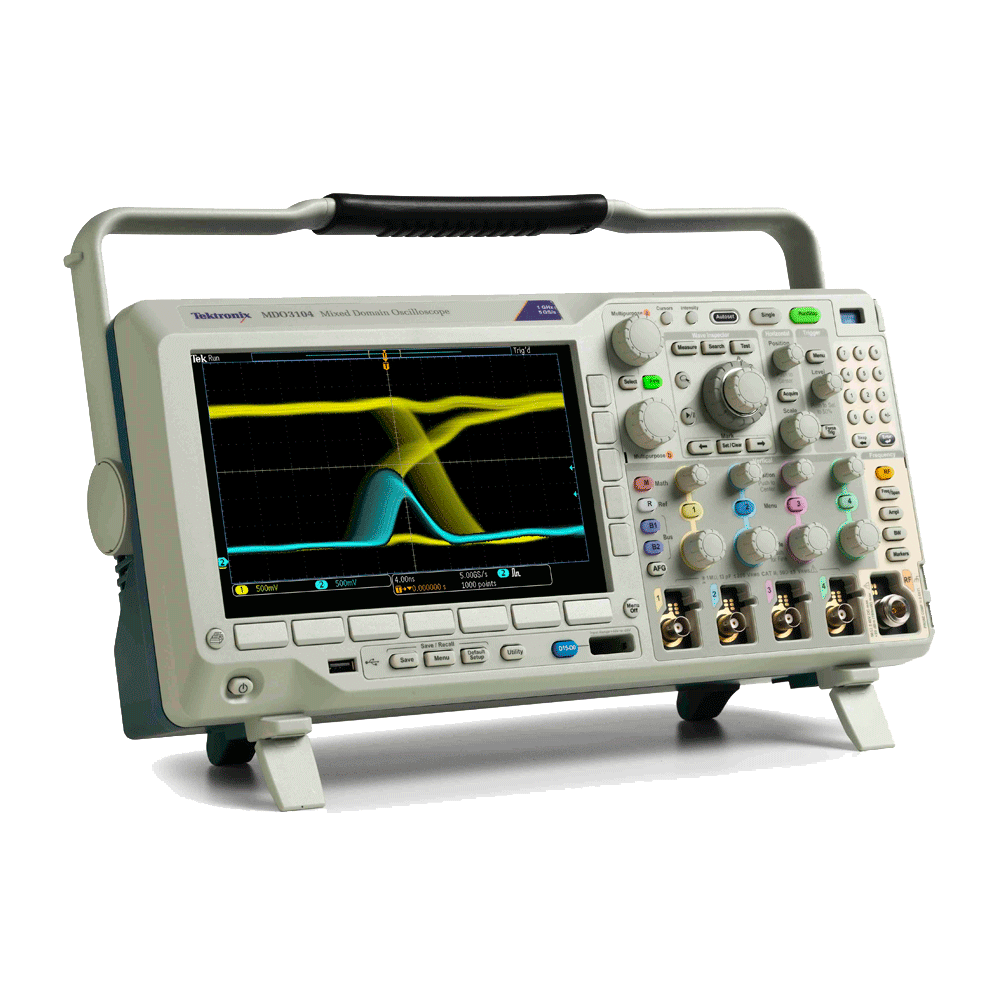

【お問合せ商品】Tektronix ミックスド・ドメイン・オシロスコープ 100MHz 2.5Gs/s RF:9kHz-100MHz MDO3014

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

スペアナ搭載！究極の汎用デバッグ・オシロスコープ、MDO3000シリーズが登場。
業界初の6in1オシロスコープ!!

MDO3000シリーズ、ミックスド・ドメイン・オシロスコープ

昨今、オシロスコープへの計測器の統合が進む中で開発されたのが、
MDO3000シリーズ・ミックスド・ドメイン・オシロスコープ（MDO）です。
この究極の6-in-1タイプのオシロスコープには、スペクトラム・アナライザ、
任意波形／ファンクション・ジェネレータ、ロジック・アナライザ、
プロトコル・アナライザ、デジタル・マルチメータ／周波数カウンタの機能が統合されています。
MDO3000シリーズはカスタマイズが可能なほか、拡張性に優れており、
必要な機能と性能をいつでも追加することができます。

主な性能仕様

オシロスコープ

• 2および4アナログ・チャンネル
• 1GHz、500MHz、350MHz、200MHz、100MHzの周波数帯域モデル
• 帯域は最大1GHzまでアップグレード可能
• 最高サンプル・レート5GS/s
• 全チャンネルのレコード長：10Mポイント
• 最大波形取込みレート：280,000波形／秒以上
• 標準受動電圧プローブ（負荷容量3.9pF、アナログ帯域1GHz、500MHz、または250MHz）

スペクトラム・アナライザ

• 周波数レンジ
  標準： 9kHz■■■オシロスコープの周波数帯域
  オプション： 9kHz■■■3GHz
• 超ワイド取込み帯域： 最大3GHz

任意波形／ファンクション・ジェネレータ（オプション）

• 13種類の標準波形
• 50MHzまでの信号出力
• 任意波形ジェネレータのレコード長： 128k
• 任意波形ジェネレータのサンプル・レート： 250MS/s

ロジック・アナライザ（オプション）

• 16デジタル・チャンネル
• 全チャンネルのレコード長： 10Mポイント
• 最高タイミング分解能： 121.2ps

プロトコル・アナライザ（オプション）

• I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、
  FlexRay、MIL-STD-1553、オーディオ・シリアル・バス・サポート

デジタル電流計（製品登録により無償で使用可能）

• 4桁、AC電圧、DC電圧、AC+DC電圧
• 5桁、周波数測定

主な特長

• FastAcq(TM)の高速波形取込みレートにより、見逃しがちな異常信号も瞬時に発見
• Wave Inspectorにより、簡単な操作で波形データの自動検索も可能
• 33種類の自動測定機能と波形ヒストグラムで、容易に波形を解析
• TekVPI(R)プローブ・インタフェースはアクティブ・プローブ、
  差動プローブ、電流プローブを直接サポートし、スケールと単位は自動的に設定
• 9型（229mm）WVGAワイド・スクリーン・カラー・ディスプレイ
• 小型・軽量。奥行わずか147mm、質量は4.2kg
• スペクトラム解析
  ・頻繁に操作する機能については前面パネルの専用操作部から操作可能
  ・オート・ピーク・マーカにより、スペクトラム・ピークの周波数と振幅を自動検出
  ・マニュアルのマーカにより、ピーク以外の測定も可能
  ・波形タイプ： ノーマル、アベレージ、MAXホールド、MINホールド
  ・スペクトログラム表示により、ゆっくり変化するRF現象を詳細に観測可能
  ・自動測定項目： チャンネル・パワー、隣接チャンネル・パワー比（ACPR）、占有帯域幅（OBW）
• 任意波形／ファンクション生成
  ・自由に定義した信号を生成して、完成前のデバイスの出力を迅速にシミュレート
  ・アナログまたはデジタル入力の信号を取込み、編集用のメモリに転送してAFGから同じ信号を再生出力可能
  ・出力信号にノイズを付加して、マージン・テストを容易に実行可能
• ミックスド・シグナルの設計と解析
  ・パラレル・バスのトリガ、デコード、サーチ
  ・多チャンネル同時モニタ可能なセットアップ／ホールド・トリガ
  ・MagniVu高速アクイジションにより、デジタル・チャンネルにおいて121.2psの高分解能を実現
• プロトコル解析
  ・一般的な組込み機器設計におけるシリアル・バス規格のパケットレベルのトリガ、デコード、サーチ
  ・プロトコル・デコード・テーブルをエクスポートしてレポートに使用可能
• デジタル電流計と周波数カウンタ
  ・電圧または周波数の測定値を一目で検証可能
  ・グラフィカル・リードアウトにより測定結果を安定的に表示
• フル・アップグレードが可能
  ・後日、要求仕様の変更または予算の獲得に応じて、機能を追加、またはオシロスコープの周・波数帯域やスペクトラム・アナライザの周波数レンジが拡張可能
• アプリケーション・サポート（オプション）
  ・ パワー解析
  ・リミット／マスク・テスト

※店舗でも販売していますので在庫切れの際はお取り寄せとなります。先ずはお問い合わせください。

付属品：電圧プローブ（TPP0250型（250MHz、10：1、 3.9pF））x4、 N-BNCアダプタ、ユーザマニュアル・ドキュメントCD、OpenChoiceDeskTopSoftware、校正証明書、電源ケーブ ル、アクセサリバッグ、3年間保証（プローブを除く）
保証：メーカー保証
校正：別途料金
