DAQ6510型6.5桁データ・ロガー／データ収集システム
概要
DAQ6510型は、操作性に優れた、タッチスクリーン式のユーザ・インタフェースを備えており、素早くテストをセットアップできたり、、テスト・ステータスをリアルタイムにモニタリングしながら、機器本体だけでデータを詳細に解析できます。
特長
- 大型、5型（12.7cm）マルチタッチ静電容量タッチスクリーンによるグラフィック表示
- 2年間の確度仕様、DCV（1V、10Vレンジ）基本確度：0.0025%、6.5桁のマルチメータ
- LAN/LXI、USB-TMCの通信インタフェースを標準装備
- オプションのインタフェース：GPIB、RS-232、TSP-Link(R)
- 本体1台で12のスイッチ、RF、制御モジュールと最大80のDUTが接続可能
- 最大80の2極チャンネルの熱電対、RTDまたはサーミスタによる温度測定
- 最高スキャン速度：800チャンネル／秒（ソリッド・ステート・リレー・モジュール）
- スタンドアロンのDMM動作のための前面パネル・ジャック
- KickStartコーディング不要の制御ソフトウェアとデータ収集／ロギング・アプリケーション
- 3年保証期間
| 一般仕様 |
| 電源 |
| 電源 |
100V、120V、220V、240V（ ±10%） |
| 電源周波数 |
50Hz~60Hz、400Hz、電源投入時に自動認識 |
| 最大消費電力 |
65VA |
| 消費電力（代表値） |
30VA |
| メイン入力ヒューズ |
250V、1.25Aスロー・ブロー・ヒューズ、ケースレー部品番号：FU-106-1.25 |
| 動作環境と規制 |
| 動作環境 |
温度：0~50℃、相対湿度：80%以下（35℃）、高度：2000mまで |
| 保存環境 |
温度：-40~＋70℃ |
| 振動 |
MIL-PRF-28800F Class 3、ランダム |
| ウォームアップ時間 |
規定確度まで30分のウォームアップが必要 |
| 安全性 |
UL61010-1、CSA C22.2 No 61010-1、European Union Low Voltage Directiveに適合 |
| EMC |
European Union EMC Directiveに適合 |
| 機械的特性 |
| ディスプレイ |
5型静電容量方式タッチスクリーン、カラーTFT WVGA（800×480）、LEDバックライト付 |
| ラック・タイプ寸法（幅×高さ×奥行） |
213.8mm×88.4mm×356.6mm |
| ベンチ・タイプ寸法（幅×高さ×奥行） |
224.0mm×107.2mm×387.4mm |
| 梱包時質量 |
4.54kg（計測器のみ） |
| 入力信号接続 |
前面／後部パネルのセーフティ・バナナ・ジャック、またはスキャナ・カード |
| プラグイン・モジュール・スロット |

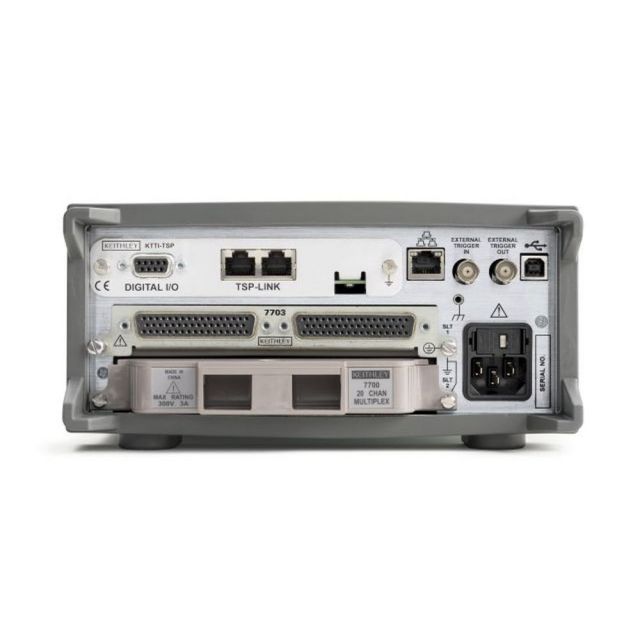

後部パネルに2スロット、「プラグイン・モジュールのアクセサリ」の項を参照 |
| 通信スロット |
後部パネルに1スロット、「オプションのインタフェース、プログラマブル・デジタルI/O」の項を参照 |
| 冷却 |
強制空冷、速度一定 |
| リモート・インタフェース - 標準 |
| ディスプレイ |
5型静電容量方式タッチスクリーン、カラーTFT WVGA（800×480）、LEDバックライト付 |
| LAN/LXI適合 |
RJ-45コネクタ：10/100BT。IP設定：固定またはDHCP（マニュアルまたは自動）Webインタフェース：仮想前面パネル。LXI適合：LXI version 1.4 core 2016 |
| USBデバイス（後部パネル、Type B） |
2.0 full speed、USBTMC適合 |
| USBホスト（前面パネル、Type A） |
USB 2.0、USBメモリに対応、FAT32。機能：計測器設定ファイルのインポート／エクスポート、バッファの読取り、スクリーン・キャプチャ、スクリプト |
| 言語 |
| SCPI（デフォルト） |
デフォルトのコマンド・セット、Standard Commands for Programmable Instruments, SCPI-1999 |
| TSP |
Embedded Test Script Processor (TSP)、任意のホスト・インタフェースからアクセス可能。リモート・コマンド、宣言文（例：分岐、ループ、演算など）からなる高速テスト・スクリプトに応答、ホストの介入なしにメモリに保存されている高速テスト・スクリプトを実行可能 |
| エミュレーション・モード |
ケースレー2700シリーズ、2701型 |
| 演算関数 |
|
REL（相対値）、Min（最小値）、Max（最大値）、Average（平均値）、Standard Deviation（標準偏差）、peak-peak、dB、リミット・テスト、%、1/x、mX+b（ユーザ定義の単位で表示） |
| その他 |
| リアルタイム・クロック |
リチウム・バッテリによるバックアップ、CR2032コイン・タイプ、工場にて交換可能、（バッテリ寿命：3年強）、年、月、日、時、分、秒の設定、読取り。（注：秒は調整不可） |
| タイムスタンプの分解能 |
15ns（標準スタイルまたはフル・バッファ・スタイル） |
| パスワードによる保護 |
30文字 |
| アラーム |
最大6：「オプションのインタフェース、プログラマブル・デジタルI/O」の項を参照 |
| 電源喪失リカバリ・モード |
ユーザによる選択が可能、電源復帰後にスキャニングを再開 |
| 付属品 |
| 付属 |
汎用テスト・リード・キット、USBケーブル、校正証明書、クイック・スタート・ガイド/ユーザー・マニュアル/リファレンス・マニュアル（ウェブからダウンロード可能）、電源ケーブル |
保証：メーカー保証
校正：別途料金
