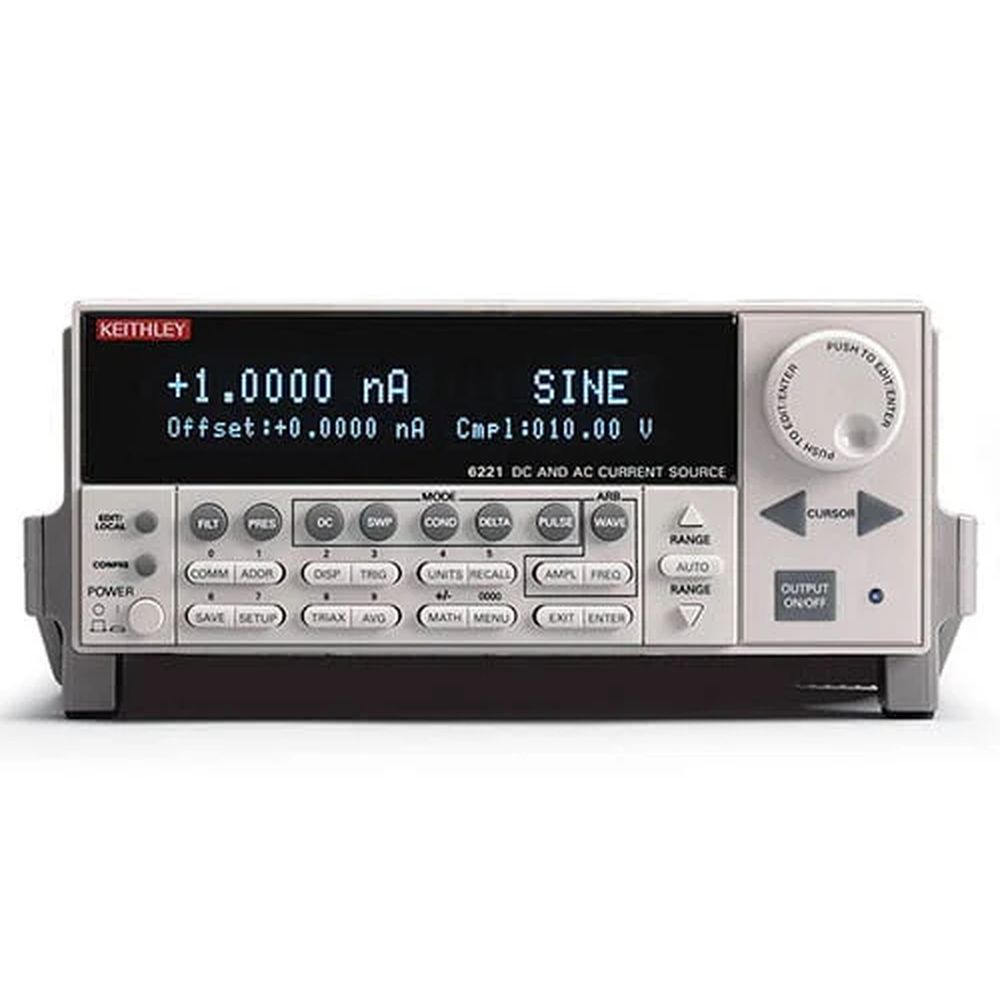

KEITHLEY 超高感度電流ソース 6221
6220型DC電流ソースと6221型AC/DC電流ソースは、電流ノイズがきわめて低く、使い勝手に優れています。 低電流ソースは、半導体、ナノテクノロジ、超電導体業界をはじめとして、研究開発から製造に至るまでの幅広いテスト環境で重要となります。 高確度な電流ソースおよび内蔵の制御機能を持つ6220型と6221型は、ホール測定、デルタ・モードによる抵抗測定、パルス測定、微分コンダクタンス測定などの用途に適しています。
- 100fA~100mA のソースおよびシンク機能 (電子負荷)。
- 1014Ω 出力インピーダンスにより、低抵抗から高抵抗まで安定して電流を供給。
- 65000 ポイントのソース・メモリにより、試験に必要な波形、ステップすべてを保存。
- RS-232、GPIB、トリガ・リンク、デジタル I/O インタフェースを装備。
- ガード出力形態をプログラムでき、アプリケーション毎のガード設定が容易。
- 220 型エミュレーション・モードにより、既存アプリケーションの書換え不要。
- 機器制御ソフトウェアは、Macintosh 版 と Windows 版を用意。
| 特長 | 利点 |
| 10 14 Ωの出力インピーダンス | さまざまな出力インピーダンスを持つ負荷に安定した電流を供給できます。 |
| 65000ポイント・ソース・メモリ | 包括的なテスト電流スイープを電流ソースから直接実行できます。 |
| 0.1 V~105 V(10 mVステップ)の出力電圧コンプライアンス | 過電圧に弱いデバイスの損傷を防止します。 |
| 4 pA~210 mA P-PのソースAC電流(6221型) | コンポーネント/材料のAC特性評価に対応しています。 |
| 10 MHzの出力更新レート(6221型) | 最大100 kHzの滑らかな正弦波を生成できます。 |
| 1 mHz~100 kHzの周波数レンジに対応した標準/任意波形ジェネレータを内蔵(6221型) | 複雑なプログラマブル負荷/センサ信号として使用したり、ノイズ・エミュレーション用として使用したりすることができます。 |
| 5 μsレベルのプログラマブル・パルス幅(6221型) | 壊れやすい低電力コンポーネントの電力消費を制限したり、2182A型ナノボルトメータと組み合わせて50 μsレベルでパルスI-V測定を実行したりすることができます。 |
| 再構成可能なトライアキシャル出力 | 該当する用途のガード要件を満たすよう簡単に調整できます。 |
| 一般仕様 | |
| コモンモード電圧 | 250V rms(DC) |
| コモンモード絶縁 | >109Ω、<2nF |
| リモート・インタフェース | SCPI(Standard Commands for Programmable Instruments) |
| デジタル I/O | 1トリガ入力、4 TTL/リレー・ドライブ出力 |
| 出力接続 | テフロン絶縁 3ラグ三軸コネクタ(出力) 安全用バナナジャック(ガード、出力 LO) ねじ式端子(シャーシ) DB-9 コネクタ(外部トリガ入出力、デジタル I/O) 2 ポイントねじ式端子(インターロック) |
| 保証 | 1年 |
| 環境 | 動作: 0°~50℃。35 ℃までは 70 %R.H、35°~50℃の場合は 3% R.H./℃ で減少 保存:-25℃~65℃、設計保証 |
| EMC | Europian Union Directive 89/336/EEC、EN 61326-1 に適合 |
| 安全性 | Europian Union Directive 73/23/EEC、EN61010-1 に適合 |
| 振動 | MIL-PRF-28800F クラス3、ランダム |
| 予熱 | 規定確度に対し、1 時間 |
| 受動冷却 | ファンなし |
商品仕様
| 製品名: | 6221 |
|---|---|
| 型番: | 6221 |
| メーカー: | ケースレー |
