直感操作が可能な新型ソースメータ登場！

keithley 2460型 100V 7A 100W ソースメータ

概要

2460型 大電流ソースメータ（SMU）は、優れたTouch、Test、Invent(R)技術により指先で操作が行えます。
革新的なグラフィカル・ユーザ・インタフェース（GUI）と最新の静電容量方式タッチスクリーン技術により、
直感的なテストが可能であり、操作方法の習得時間が短縮できるため、
エンジニア／科学者はすぐに操作方法がわかり、作業に集中でき、アイデアを形にできます。
2460型は7AのDCとパルス電流性能があり、ハイパワーの材料、デバ イス、および炭化ケイ素（SiC）、
窒化ガリウム（GaN）、DC-DCコンバータ、パワーMOSFET、太陽電池／パネル、LEDなどのデバイス、
照明システム、電気化学セル、バッテリなどの特性評価とテストに適しています。
2460型は、ケースレーの長年にわたる高精度ソースメータの開発実績をもとに、新しい性能を実現したソースメータであり、
これからのラボ、システム向け大電流アプリケーションに欠かせない計測器です。

特徴

• 半導体パラメータ・アナライザ、カーブトレーサ、I-V測定システムの機能をわずかなコストで実現
• 105V、7A DC／7Aパルス、最大100Wなど、広範囲にカバー

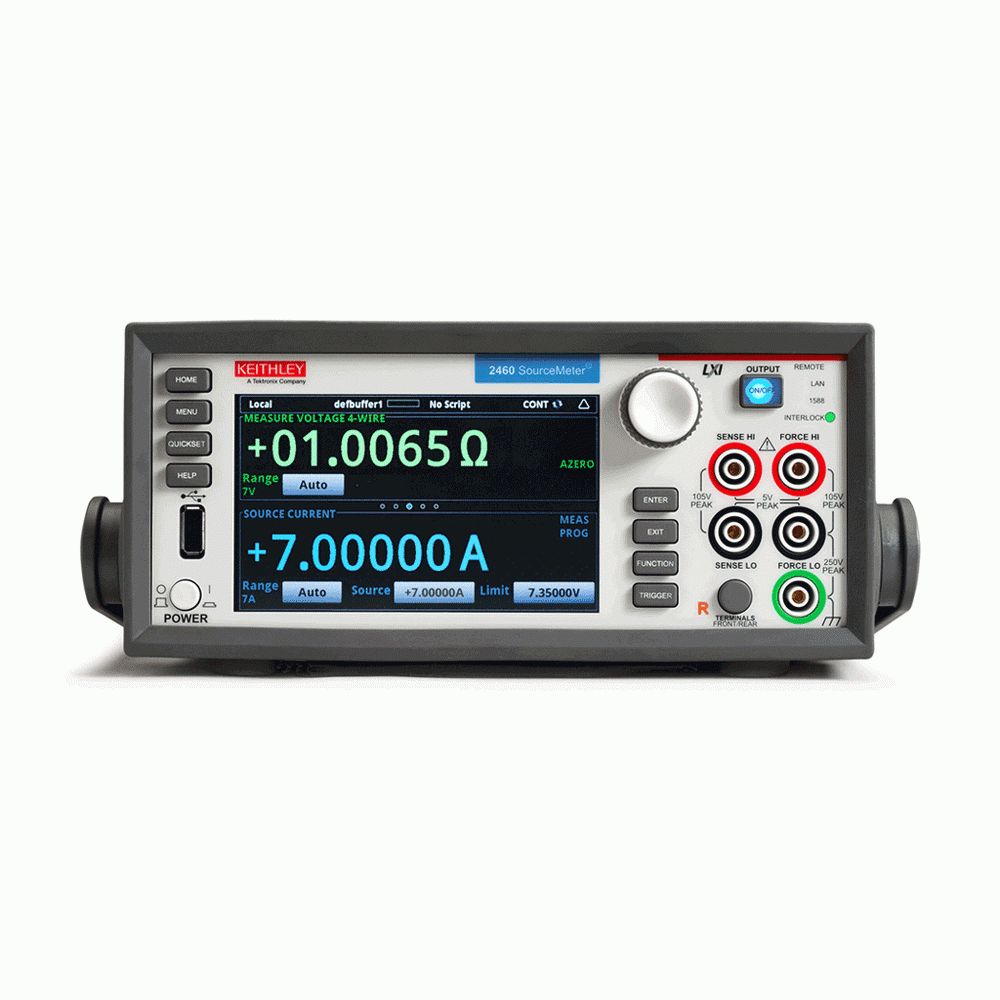

• 5型（インチ）、高解像度静電容量方式タッチスクリーンを採用したGUI
• 0.012%の基本測定確度と6.5桁の分解能
• ソース（印加）／シンク（4象限）の動作
• 迅速なセットアップ／測定のための4種類のクイックセット・モード
• 機能に応じて表示されるヘルプ

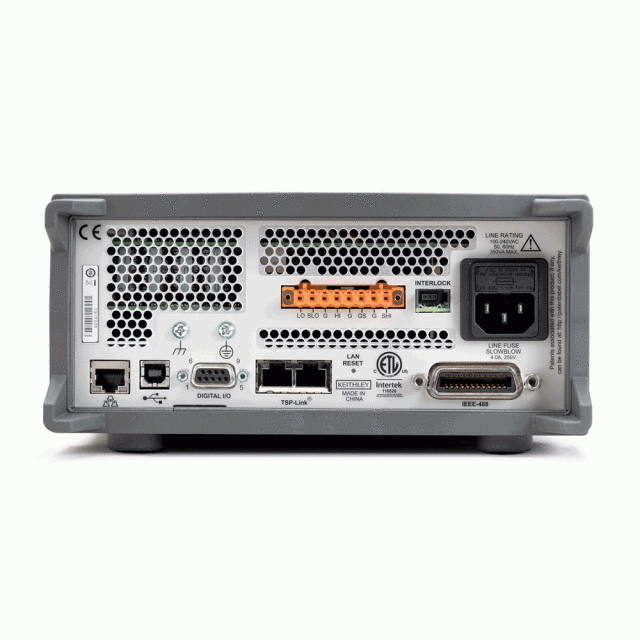

• 前面パネルにバナナ・ジャックを、後部パネルにスクリュー・ターミナル・コネクタを装備
• 2460型用のSCPIおよびTSP(R)記述プログラム・モード
• 前面パネルにUSB 2.0メモリI/Oポートを装備しているため、データ、テスト・スクリプト、テスト設定の転送が容易に

仕様

電圧に関する仕様

	印加				測定
レンジ	最大電流	分解能	確度(23±5℃)、 1年 ±（設定の%+電圧）	ノイズ （実効値） （10Hz未満）	分解能	入力抵抗	確度(23±5℃)、 1年 ±（読値の%+電圧）
200.0000mV	7.35A	5μV	0.015％+200μV	1μV	100nV	10GΩ以上	0.012％+200μV
2.000000mV	7.35A	50μV	0.015％+300μV	10μV	1μV	10GΩ以上	0.012％+300μV
7.000000V	7.35A	250μV	0.015％+2.4mV	100μV	1μV	10GΩ以上	0.015％+1mV
10.00000V	5.25A	500μV	0.015％+2.4mV	100μV	10μV	10GΩ以上	0.015％+1mV
20.00000V	4.20A	500μV	0.015％+2.4mV	100μV	10μV	10GΩ以上	0.015％+1mV
100.0000V	1.05A	2.5mV	0.015％+24mV	1mV	100μV	10GΩ以上	0.015％+10mV

電流に関する仕様

	印加				測定
レンジ	最大電圧	分解能	確度(23±5℃)、 1年 ±（設定の%+電圧）	ノイズ （実効値） （10Hz未満）	分解能	入力抵抗	確度(23±5℃)、 1年 ±（読値の%+電圧）
1.000000μA	105V	50pA	0.100％+100pA	40pA	1pA	100μV未満	0.025％+700pA
10.00000μA	105V	500pA	0.060％+150pA	40pA	10pA	100μV未満	0.025％+1nA
100.0000μA	105V	5nA	0.025％+400pA	100pA	100pA	100μV未満	0.020％+10nA
1.000000mA	105V	50nA	0.025％+1.5nA	1nA	1nA	100μV未満	0.020％+100nA
10.00000mA	105V	500nA	0.020％+15nA	10nA	10nA	100μV未満	0.020％+ 1μA
100.0000mA	105V	5μA	0.020％+150nA	100nA	100nA	100μV未満	0.020％+10μA
1.000000A	105V	50μA	0.020％+1.5μA	5μA	1μA	100μV未満	0.050％+500μA
4.000000A	105V	250μA	0.025％+15μA	25μA	1μA	100μV未満	0.100％+ 2.5mA
5.000000A	105V	250μA		25μA	1μA		0.100％+ 2.5mA
7.000000A	105V	500μA	0.100％+3μA	125μA	1μA	100μV未満	0.150％+ 5mA

温度係数（0~18℃、28~40℃）：±（0.10x確度仕様）÷℃

お取り寄せ品。標準納期：約3週間（短縮有り）

付属品：テスト・リード、マス・ターミネーション・スクリュー・コネクタ、USBケーブル、
Ethernet/TSPケーブル、インターロック・アダプタ、電源ケーブル、クイックスタート・ガイド、CDによるユーザ・マニュアル
保証：メーカー保証
校正：別途料金
