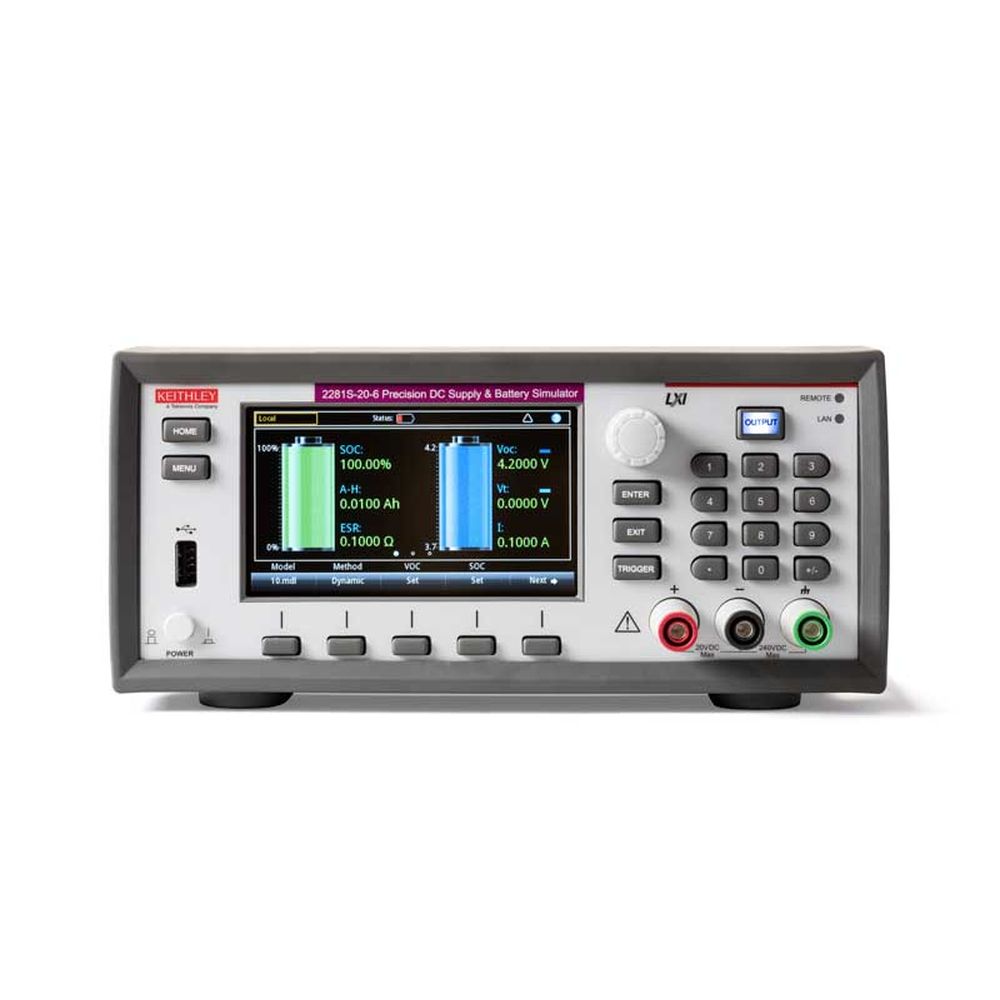

KEITHLEY ダイナミック・モデル・バッテリ・シミュレータ 20V 6A 2281S-20-6

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

keithley ダイナミック・モデル・バッテリ・シミュレータ 2281S-20-6 20V、6A
2281S型は、バッテリ・シミュレーション機能と高精度電源／バッテリ・テスト機能を統合した、画期的なバッテリ・シミュレータです。DUT（Device Under Test、被測定デバイス）の消費電流解析、バッテリのテスト、バッテリ充電プロセスを基にしたバッテリ・モデルの生成、バッテリ・モデルを元にしたバッテリのシミュレーションが行えます。
2281S-20-6型は、最大20V、6Aの出力、および最大1Aのシンク電流の出力が行えます。
2281S型は、リニア（シリーズ）レギュレータにより、低出力ノイズ、優れた電流測定感度を実現しています。高解像度カラーTFTディスプレイにより、さまざまな測定情報を表示できます。
ソフトキー・ボタン、ナビゲーション・ホイール、TFTディスプレイを組み合わせることにより操作性に優れたユーザ・インタフェースを実現しており、すばやい機器のセットアップ、操作が可能になります。
さらに、内蔵のプロット機能によりドリフトなどのトレンドをモニタすることもできます。
作業ベンチでの使用、自動テスト・システムなどのアプリケーションにも柔軟に対応できます。
さらに、リスト・モード、トリガ、その他の速度最適化機能により、自動試験などのアプリケーションにおいてテスト時間が短縮できます。

特徴

• 充放電サイクル時のバッテリ出力をシミュレーション
• バッテリ・モデルの作成、編集、インポート、エクスポート
• バッテリ・テスト・モードによる測定結果を基に、自動的にバッテリ・
  モデルのライブラリを作成
• シミュレーションしたバッテリのSOC、VOC、Vtの変化をリアルタイムに表示
• アンペアアワー（Ah）とESR（等価直列抵抗）によるバッテリ容量の計算
• バッテリのSOC、VOC、容量、ESRのプログラム
• ダイナミック、スタティックの2種類のシミュレーション・モードを装備
• 充放電時の電流／電圧のモニタリング
• 最大120W、低ノイズのリニア（シリーズ）レギュレータ電源
• 優れた確度で100nA~6Aの負荷電流をモニタ可能
• 6.5桁の分解能による電圧／電流の測定
• 最大1Aのシンク電流、最大6Aのソース電流
• グラフ機能内蔵により、トレンド解析、電圧／電流波形の表示が容易に
• 高解像度TFTディスプレイ、ソフトキー／アイコンベースのユーザ・インタフェースにより、電源操作が容易に
• 他のデバイス／計測器と直接通信するためのデジタルI/Oを装備
• GPIB、USB、LANインタフェースを装備
• ウェブ・ブラウザで前面パネルのエミュレーションと操作が行え、自動制御とモニタリングを簡素化

一般性能
コモン・モード電流：6μAp-p未満（代表値）
シャーシ絶縁：±240V、任意の端子とシャーシ間。1GΩ以上、6.8nF未満
温度係数：23±5℃を外れる範囲では、すべての確度仕様に以下を追加する：（0.15×仕様）／℃（0~18℃、28~40℃において）
測定表示モード：電圧と電流、電圧のみ、電流のみ
測定アクイジション制御：連続、マニュアル、外部デジタル入力、PCバスリスト・モード： 保存可能な最大リスト数：9
リストのポイント数：2~99
リストの保存場所：内部メモリまたはUSBメモリ
演算／フィルタ関数：
REL：現在の読取表示からオフセットを除去：-1×106~+1×106
Mx+b：読み値＝x、M＝-1×106~+1×106、b＝-1×106~+1×106
フィルタ：移動平均、カウント：2~100、ウィンドウ：0.01~100%
メモリ・バッファ：
2500ポイント、各ポイントは以下の項目を含む：電圧測定、電流測定、CV/CCモード、タイム・スタンプ
9メモリ・スロット（バッテリ・モデル保存用）
不揮発性メモリ
ディスプレイ：4.3型前面パネル・カラー・ディスプレイ、解像度：480×272ピクセル
表示モード：
リアルタイムの電圧／電流の読み値と設定
保 存データのプロット：電圧対データ・ポイント、電流対データ・ポイント、電圧／電流対データ・ポイント、100ポイント分解能
プロットには統計値も表示：平均値、最大値、最小値、ピーク・ピーク値、標準偏差
保存データ一覧：時間／日付、電圧、電流
ソフト・ボタンとナビゲーション・ホイール設定
インタフェース：
GPIB：IEEE-488.2準拠、ステータス・モデル・トポロジ
LAN：RJ-45コネクタ、10/100BT、Auto MDIX
IP設定：固定またはDHCP
LXI Core 2011、version 1.4に準拠
USB： USB2.0デバイス（後部パネル、タイプB）、USBTMC準拠
USB2.0ホスト（前面パネル、タイプA）、フル・スピード、USBメモリをサポート
入力接続：
前面パネル：（2線）。安全シールド・バナナ、U字形ラグ、電線などをサポート
後 部パネル：（4線センス）。6ピン・リムーバル・スクリュー端子、安全シールド・カバー、取り外し可能なロー
カル・センス・ジャンパ
リアルタイム・クロック：容量充電、23℃、相対湿度50%以下で次の電源投入までの20日間
デジタルI/O：9ピンD-sub（Fe）。6ピンの入出力ピン
入力信号レベル：
0.7V（最大ロジック・ロー）
3.7V（最小ロジック・ハイ）
入力電圧リミット：
-0.25V（絶対最小値）
+5.25V（絶対最大値）
最大印加電流：＋2.0mA@2.7V以上／ピン
最大シンク電流：-50mA@0.7V（／ピン、半導体ヒューズで保護）
5V電源：0.5Aに制限（4V以上）、（半導体ヒューズで保護）
トリガ入力最小パルス：4μs以上、ロジック・ロー・パルス
メータ読取りパルス：15~30μs、ロジック・ロー・パルス
EMC：European Union EMC Directiveに適合
安全性：
U.S. NRTLリスト： UL61010-1 3rd ed 2012
カナダ：CAN/CSA C22.2 No. 61010-1 3rd ed 2012
EU：Low Voltage Directive、EN/IEC 61010-1 3rd ed 2010に準拠
冷却：強制空冷、側面取込み、後部排気
電源：100V/120V/220V/240V±10%
電源周波数：50/60Hz±3Hz、電源投入時自動検出
消費電力：630VA（ピーク）
動作環境：0~40℃、相対湿度80%以下（35℃以下）、結露のないこと
高度：2000mまで
非動作時：-25~＋70℃
L XIウェブ・ブラウザ対応オペレーティング・システム（OS）：Microsoft Windows 2000、Win 7、XP、
Javaプラグインを持ったウェブ・ブラウザをサポート（Javaプラグイン1.7以降が必要）。2281S型用のウェ
ブ・サイトを用意
ラック寸法：213.8（幅）×88.4（高さ）×383.3（奥行）mm（ブーツを除く）.
ベンチ寸法：255.3（幅）×107.2（高さ）×415.0（奥行）mm（ブーツを含む）
梱包時質量：13.29kg

付属品：3年保証

保証：メーカー保証
校正：別途料金
