こちらの商品は、仕様変更により電源スイッチの位置が前面から背面へ変更となります。お取り寄せ・製造時期により掲載画像と異なる仕様となる場合がございますのでご留意ください。

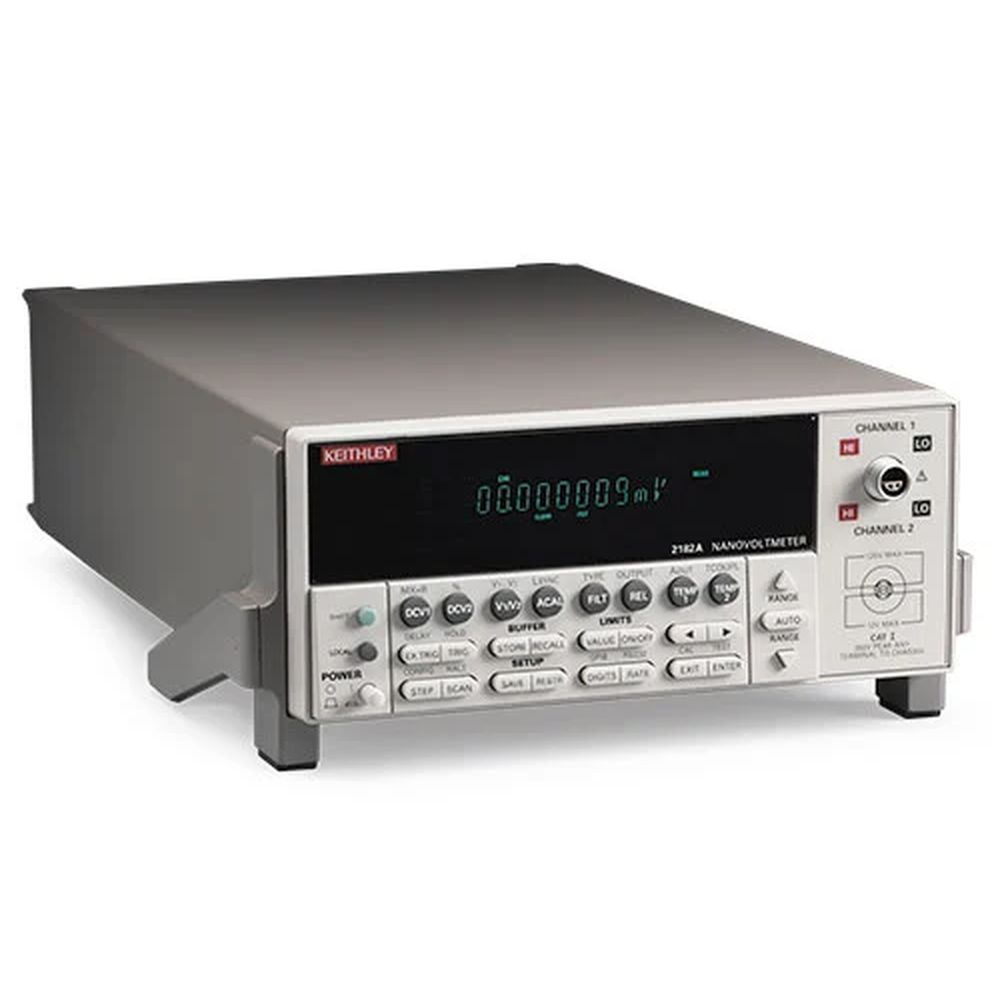

KEITHLEY ナノボルトメータ 2182A型 2182A/J
2チャンネル2182A型ナノボルトメータは、安定した低ノイズ電圧測定を行ったり、低抵抗材料/デバイスの特性評価を高確度で何度も繰り返し行ったりするのに適しています。 測定速度およびノイズ性能の面で他の低電圧測定ソリューションよりも優れています。 簡易デルタ・モードに対応しており、6220型や6221型などの反転電流ソースと組み合わせて抵抗測定を行うことができます。
- 高速かつローノイズ。15nV p-p ノイズ/1 秒応答時間、40-50nV p-p ノイズ/60m 秒応答時間。
- 定電流源を使用したデルタモード測定。一回の読み取りで、30nV p-p ノイズ、24Hz 測定が可能。大幅なノイズ低減のため、複数の読値を平均化。
- 電源同期により、110dB の NMRR を実現。AC コモンモード電流の影響を最小化。
- 電圧、温度、または基準抵抗に対する未知抵抗の比を計測するための 2 チャンネル測定をサポート。
- 熱電対のリニアライズ、冷接点補償付き。
| 特長 | 利点 |
| 1 nVの感度 | 高確度な超低電圧測定が可能です。 |
| 一般に1 sの応答時間でわずか15 nVp-pのノイズ、60 msで40~50 nVp-pのノイズ | 幅広い応答時間にわたって低ノイズ・レベルが保証されます。 |
| デュアル・チャンネル | 電圧の測定、温度の測定、または基準抵抗に対する未知抵抗の比率の測定に使用できます。 |
| 測定サイクルと電源ラインACサイクルの同期 | 読み取りがライン・サイクルの異なるフェーズで開始されることに起因する変動を最小限に抑えます。 結果として、ライン干渉に対するイミュニティがきわめて高くなり、シールドやフィルタがほとんどあるいはまったく必要なくなります。 |
| 熱電対リニアライズと冷接点補償の機能を内蔵 | 高確度な温度測定を簡単に行うことができます。 |
| 内部極性反転による測定技術 | 熱の誤差原因を排除します。 |
| 6220/6221型電流ソースとの併用に最適 | 微分コンダクタンス測定、パルス測定、および抵抗測定を行うときに2つの機器を単一の機器のように動作させることができます。 |
| デルタ・モード電流反転による測定技術(6220型または6221型と組み合わせて使用する場合) | 10 nΩレベルの抵抗測定が可能です。 |
| 2182A/6221型の組み合わせ - 信号パルスと測定の同期 | 温度に敏感なDUTに対する電力消費を最小限に抑えることができます。 |
| 一般仕様 | |
| 電源 | 100V/120V/220V/240V |
| 電源周波数 | 50Hz、60Hz、400Hz、電源投入時自動選択 |
| 消費電力 | 22VA |
| 磁束密度 | 500 ガウス(100mV レンジ4.0s 応答ノイズでテスト) |
| 動作環境 | 0~50℃、35℃で 80% RH まで |
| 保存環境 | -40℃~70℃ |
| 保証 | 1 年間 |
| EMC | : European Union Directive 89/336/EEC(CE マーク取得事項)FCC パート 15 クラス B、CISPR 11、IEC 801-2、IEC-801-3、IEC 801-4 に適合 |
| 安全性 | European Union Directive 73/23/EEC(Low voltage directive)適合、EN61010-1 安全規格、Install category Ⅰ に準拠 |
| 振動 | MIL-T-28800E タイプⅢ、クラス 5 |
| ワームアップ | 規定確度に達するまで 2.5 時間 |
| 寸法 | ラック・マウンティング: 89mm×213mm×370mm(H×W×H) ベンチ状態: 104mm×238mm×370mm(H×W×H) |
| 輸送重量 | 5kg |
商品仕様
| 製品名: | 2182A/J |
|---|---|
| 型番: | 2182A/J |
| メーカー: | ケースレー |
