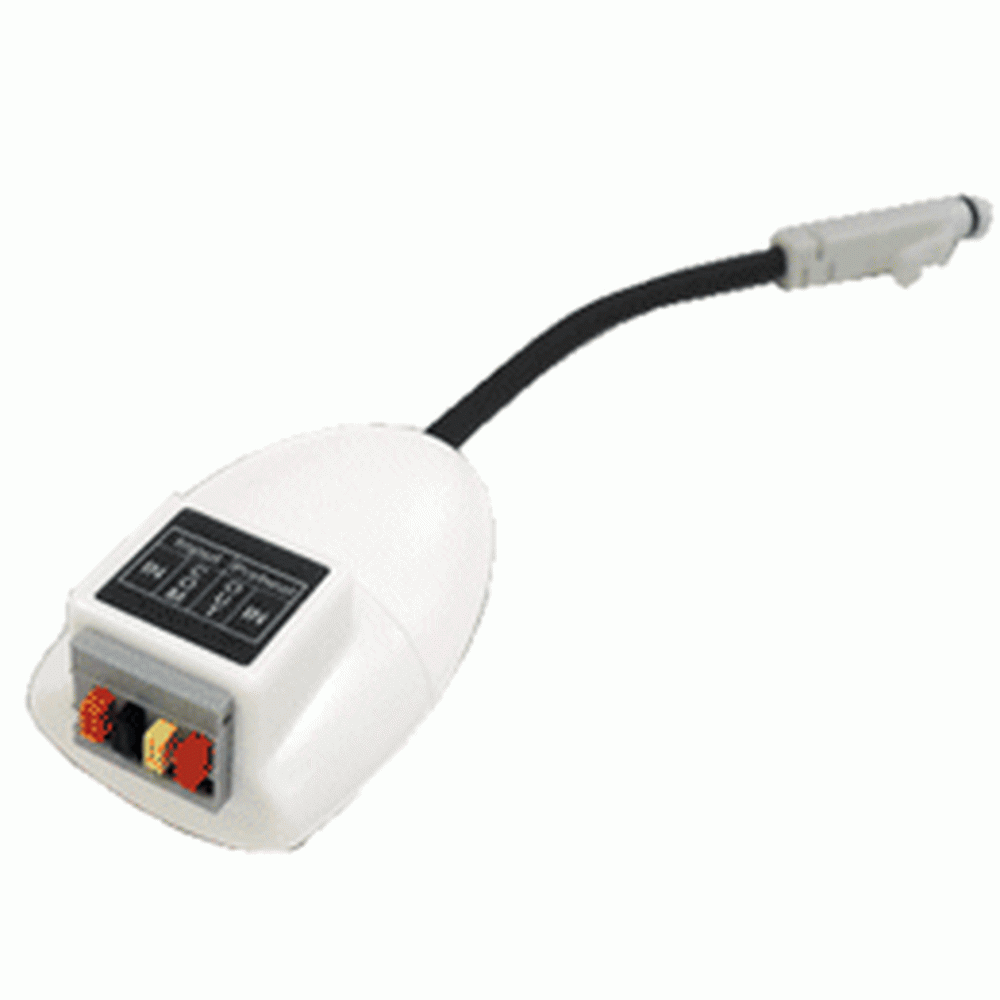

T&D 電圧モジュール VIM-3010

※在庫のない商品・要お問い合わせ商品につきましては上記「お問い合わせ」ボタンよりご相談下さい。

※お届けまでの目安について

ご注文からお届けまでの日数につきましては、ご利用ガイド「発送について」をご確認ください。
ご利用ガイドへ（別タブで開きます）

商品概要

VIM-3010 (電圧モジュール)

【対応機種】
TR-55i-V
RTR-505-V/505-VL

材質:(1)ポリカーボネート、(2)塩化ビニール被覆電線

測定対象 電圧
入力電圧範囲 0~999.9mV, 0~22V 破壊電圧 : ±28V
測定分解能 0~400mV: 0.1mV
400mV~800mV: 0.2mV
800mV~999mV: 0.4mV
999mV~3.2V: 1mV
3.2V~6.5V: 2mV
6.5V~9.999V: 4mV
9.999V~22V: 10mV
測定精度 モジュール温度
-40~10℃ : ±1mV+読み値の0.5%
10~40℃ : ±0.5mV+読み値の0.3%
40~80℃ : ±1mV+読み値の0.5%
入力インピーダンス mVレンジ: 約3MΩ, Vレンジ: 約1MΩ
プレヒート機能 3V~20V100mAまでスイッチ可能, 1秒分解能で1秒から999秒まで
コンデンサ負荷は330µF以下(*)
センサ接続部 電線差込型 4端子
適合電線 単線 : φ0.32~φ0.65mm (AWG28~AWG22), 推奨φ0.65mm (AWG22)
撚線 : 0.32mm2 (AWG22), 素線径φ0.12mm以上
ムキしろ : 9~10mm
動作環境 -40℃~80℃, 湿度90%以下(結露しないこと)
(*)旧バージョン(シリアル番号08120001~08120A82, 08121000~0812113F)：コンデンサ負荷は220μF以下, OUT側に逆流防止ダイオード内蔵

セット内容

VIM-3010電圧モジュール 1個

保証：メーカー保証
校正：別途料金
