商品概要

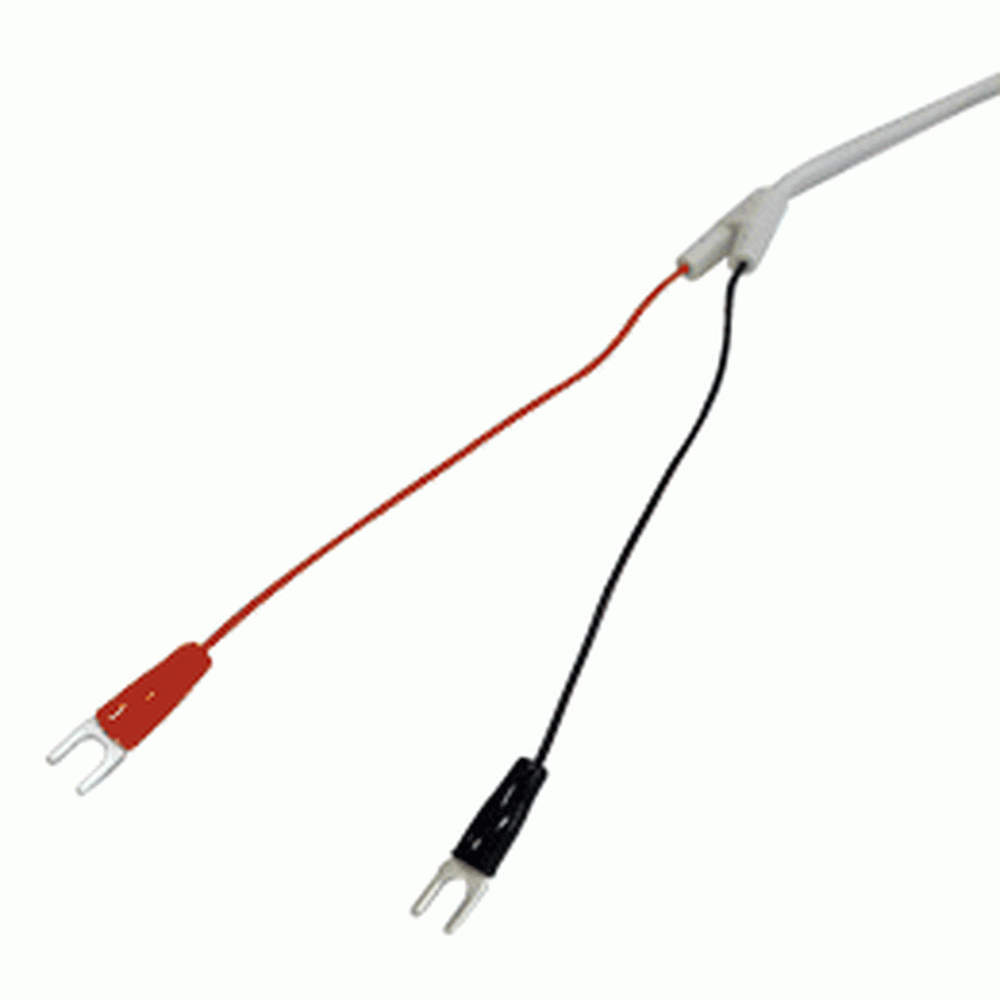

PIC-3150 パルス入力ケーブル
【対応機種】
TR-55i-P
RTR-505-P
RTR-505-PL
材質：(1)M3.5圧着端子 (2)塩化ビニール被覆電線
測定対象 パルス数
入力信号 無電圧接点入力
電圧入力： 0~27V (破壊電圧 : -5V, +27V)
検出電圧 Lo: 0.5V 以下、 Hi: 2.5V 以上
チャタリングフィルタ ON: 15Hz以下、 OFF: 3.5kHz以下
0-3V矩形波信号において
High レベル パルス幅 チャタリングフィルタON: 35ms以上
チャタリングフィルタOFF: 180us以上
Low レベル パルス幅 チャタリングフィルタON: 12ms以上
チャタリングフィルタOFF: 100us以上
応答極性 Lo → Hi / Hi → Lo のどちらかを指定
カウント可能最大数 61439/ 記録間隔
入力インピーダンス 約100KΩプルアップ
最大ジッタ幅 通常 : 0.01秒程度, 通信時 : 0.1秒程度
上記はTR-55i-Pに接続して使用する場合の仕様です。
セット内容
PIC-3150パルス入力ケーブル 1本
保証：メーカー保証
校正：別途料金
商品仕様
| 製品名: | PIC-3150 |
|---|---|
| 型番: | PIC-3150 |
| メーカー: | ティアンドディ |
