T&D（ティアンドディ） データロガー
MCR-4V 電圧データロガー(4チャンネル)

概要

「マルチチャンネルレコーダ MCR-4V」は、1台で4チャンネルの電圧測定・記録ができるデータロガーです。

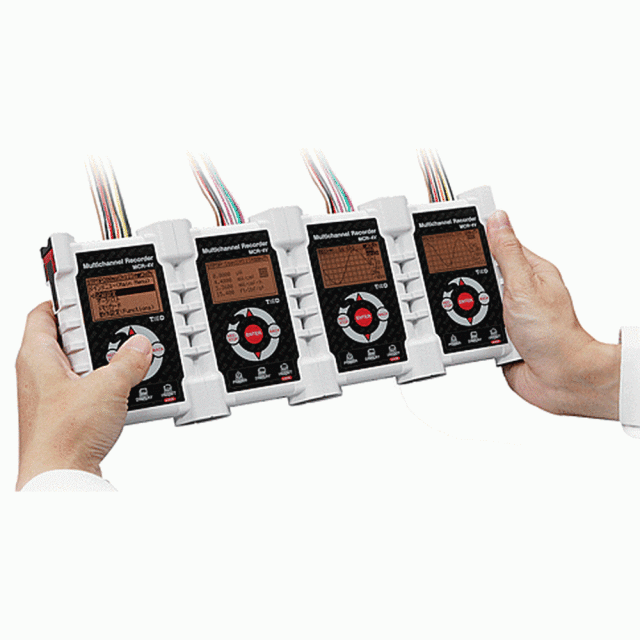

本体は4台まで連結でき、最大16チャンネルの同期測定が可能です。
多チャンネルデータロガーでは画期的な電池駆動を実現。最短2msecで記録し、
分解能は最小10μVで高速・精密な測定ができます。
記録データはUSBによる直接通信のほか、本体に挿し込まれたSDカードにデータを
転送してパソコンに移すことも可能です。また、レコーダ本体の液晶でもグラフ表示、閲覧できます。

特徴

• 1台で4チャンネル - 連結して最大16チャンネルの同期記録
• 単3アルカリ電池2本で駆動
• 最短 2 msecの記録間隔・分解能10μV
• 本体の記録容量は最大480,000データ
• SDメモリカードを使ってパソコンに記録データを転送
• SDメモリカードに自動データ保存
• トレンドグラフでリアルタイムにデータ確認
• 各チャンネルは絶縁
• スケール変換・単位設定
• タッチパッドで簡単操作
• 便利なプレヒート機能

仕様

MCR-4V
測定チャンネル	電圧 4ch
入力方式	スキャニング方式, 差動入力, チャンネル間絶縁
入力インピーダンス	約 1.1MΩ
入力周波数	DC~100 Hz
測定レンジ	±300mV, ±1.5V, ±6V, ±24V, Auto (*1) 絶対最大入力電圧: ±50 V
精度	50~60 Hz フィルタ ON、かつ測定レンジが以下の場合: ±300 mV: ±(0.3％ + 0.06 mV) ±1.5 V : ±(0.3％ + 0.3 mV) ±6 V : ±(0.3％ + 0.6 mV) ±24 V : ±(0.3％ + 2.4 mV) Auto : 使用中の測定レンジに準じる
測定分解能	50~60 Hzフィルタ ON : 0.01 mV 50~60 Hz フィルタ OFF : 0.1 mV
プレヒート機能	3 V~24 V の外部電源までスイッチ可能, 1.0 Aまで駆動可能
記録方式	瞬時値, 平均値, 平均Fine
記録間隔	2, 5, 10, 20, 50, 100, 200, 500 ミリ秒 1, 2, 5, 10, 15, 20, 30 秒 1, 2, 5, 10, 15, 20, 30, 60 分 (チャンネル数, 測定レンジ, 50~60 Hz フィルタ設定により最短間隔は異なる)
データ記録容量(*2)	1ch記録時 : 最大 480,000 個/ch 2ch記録時 : 最大 240,000 個/ch 3ch記録時 : 最大 160,000 個/ch 4ch記録時 : 最大 120,000 個/ch
記録モード	エンドレス (本体内蔵メモリの空き容量がなくなると、記録中のデータの先頭から上書きして記録を継続) ワンタイム (本体内蔵メモリの空き容量がなくなると記録を停止)
記録開始方法	即時スタート, 予約スタート
記録停止トリガ	有り
同期記録	最大4台16chまで同期記録が可能 (MCR-4TCとの連結も可能 (*3))
液晶表示	測定値, トレンドグラフ, 電池残量, その他 (日本語/英語 切替可)
通信インターフェース	USB通信
通信時間	フルデータ吸い上げ時間 - 記録中 (記録間隔 2ミリ秒の場合) : 約 3分30秒 - 記録停止中: 約 1分30秒 - スレーブ機: 約 4分30秒
外部メモリ	SDメモリカード, SDHCメモリカード使用可能 (*4) (手動保存/自動保存)
電源	単3アルカリ電池 x 2 (ニッケル水素電池も使用可能), USB電源 (5 V 250 mA)
電池寿命 (*5)	約 4.5~150 日 (単3アルカリ電池)
入力端子/プレヒート端子	スクリューレス端子台 <適合電線> 単線 : Ø 0.32mm ~ Ø 0.65mm (AWG 28 ~ AWG 22) 撚線 : 0.08mm2 ~ 0.32mm2 (AWG 28 ~ AWG 22), 素線径Ø 0.12 mm 以上 ムキしろ : 9 ~ 10 mm
絶縁	CH1, CH2, CH3, CH4, USB, プレヒート端子間は絶縁 (電池端子, CH1~CH4入力端子間は非絶縁) 印加可能電圧 : ± 50 V 絶縁抵抗 : 50 MΩ以上 (DC ± 250 V)
本体寸法	H 120 mm x W 75 mm x D 32 mm
質量	約190 g (電池含む)
本体動作環境	温度: 0 ~ 50 ℃ 湿度: 90 ％RH 以下 (結露しないこと)
付属品	単3アルカリ電池 x 2, USB通信ケーブル (US-15C), ソフトウェア (CD-ROM), カードスロットカバー, 取扱説明書 (保証書付) 一式

1. Autoの場合は、測定中の電圧に応じて測定レンジが自動で切り替わります。
2. 1回の記録がフルデータに満たない場合、最大30回まで記録できます。
3. 連結する機器の記録間隔や測定間隔などの仕様により、同期記録が開始できない場合があります。
4. 動作確認済みのメモリカードについては機能ページをご確認ください。
5. 電池寿命は測定間隔、50~60 Hz フィルタ ON/OFFなどにより異なります。
   本説明は新しい電池を使用したときの標準的な動作であり、
   電池寿命を保証するものではありません。

主なアプリケーション

• プラントでの計測機器、制御装置のデータ測定・記録
• 風向計、日射計、CO2 計などの信号を記録
• 各種センサ、分析装置の出力信号の記録
• 電気回路の電圧測定

保証：メーカー保証
校正：別途料金
